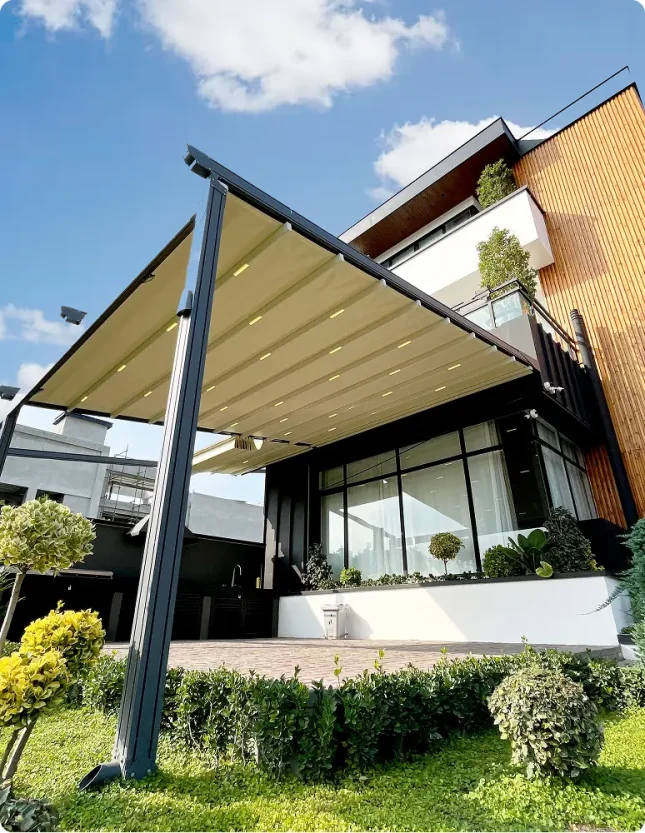

سقف متحرک پارچه ای

سقف متحرک پارچه ای که سقف متحرک چادری یا سقف متحرک غشایی نیز نامیده می شوند از سازه فلزی ( آهن یا آلومینیوم) و غشاء پی وی سی به عنوان عامل پوشاننده سطح سقف ساخته می شود. این نوع از سقف ها توسط نیروی محرکه موتورهای توبولار جمع و باز می شوند. این محصول تلفیقی از صنعت سازه های پارچه ای و صنعت آلومینیوم میباشد و به جهت سبکی ، زیبایی، سرعت و سهولت در اجراء گسترش روز افزونی جهت پوشش فضای باز رستوران و کافی شاپ ها ، بخشی از فضای روف گاردنها ، پوشش استخرهای روباز و … داشته است. با استفاده از سقف متحرک پارچه ای میتوان روح جدیدی در فضا دمید و از شرایط و ویژگی های فضای باز و مسقف به صورت توآمان بهره برد.

صنعت سقف متحرک پارچه ای بدلایل مختلف از موفق ترین نوع سقفهای متحرک محسوب میگردد. در ذیل اهم این موارد ذکر میگردد:

  • ماندگاری بالا
  • سرویس مناسب در بلند مدت
  • وزن سبک
  • انعطاف پذیری که باعث
  • خلق انواع مدل های متنوع آن گردیده است
  • تنوع انتخاب در نوع غشاء با میزان عبور نور مختلف
  • سرعت تولید و نصب آسان
  • قیمت اقتصادی نسبت به انواع سقف متحرک شیشه ای و آلومینیومی
  • دکور و زیبایی
تنوع ساختارها 12 حالت
اجزاء اصلی سقفموتور توبولار، غشاء PVC و یراق آلات PVC
برند موتور سقفبکر آلمان - سامفی فرانسه
برند غشاء PVC مهلر آلمان – فراری فرانسه
نورپردازیاکریلیک خطی – اکریلیک نقطه ای – اکریلیک استوانه ای -کریستالی
نوع آلومینیوم آلومینیوم درجه یک 6063 ایرالکو
گارانتی5 سال ضمانت اجزاء

این سقف‌ها به نسبت سقف‌ متحرک شیشه‌ ای و سقف متحرک آلومینیومی هزینه کمتری دارند. علت این امر سبک بودن این سقفها به نسبت انواع شیشه‌ای و ارزانتر بودن غشاء PVC به نسبت پنل آلومینیومی میباشد. علاوه بر هزینه کمتر نسبت به مدلهای شیشه‌ای و آلومینیومی، نمونه‌های پارچه‌ای کاربردی تر نیز هستند و به همین علت 90 درصد از حجم تقاضا در بازار سقف متحرک جمع شونده را به خود اختصاص داده‌اند.

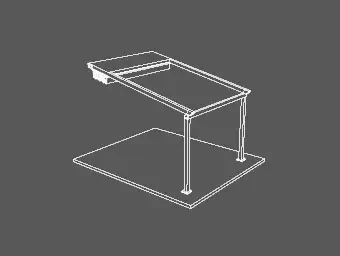

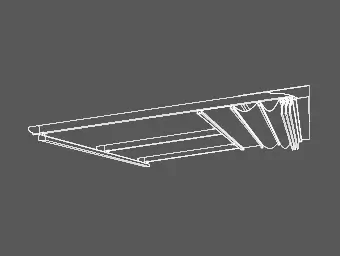

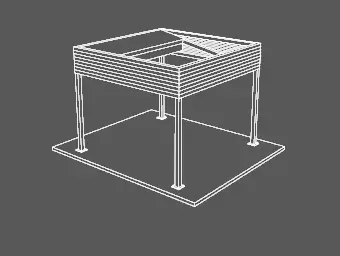

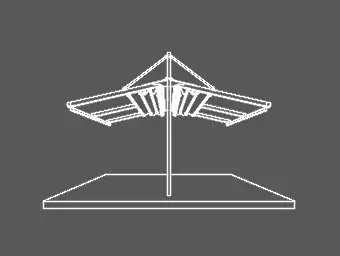

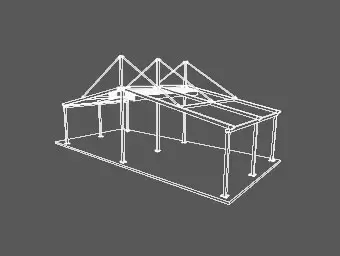

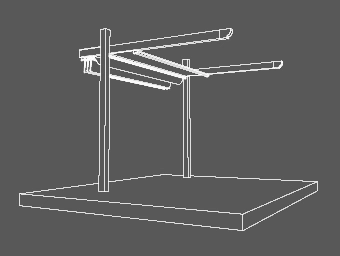

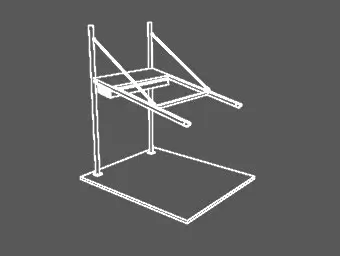

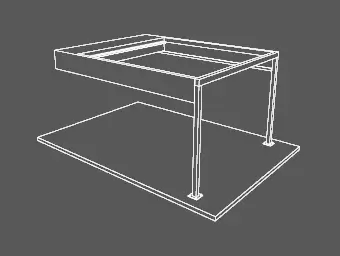

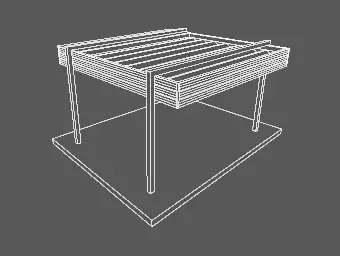

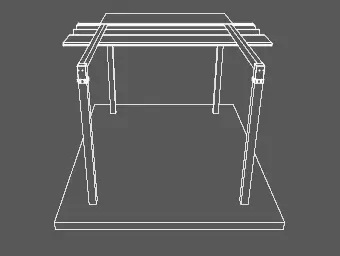

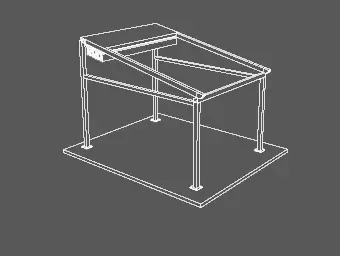

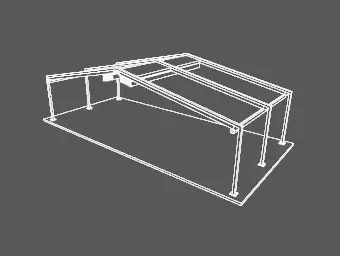

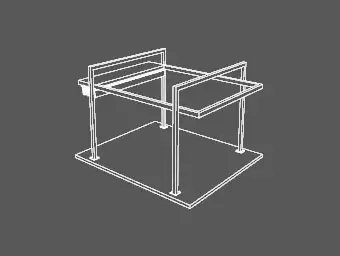

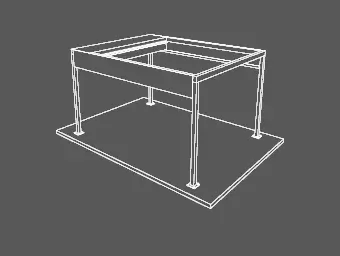

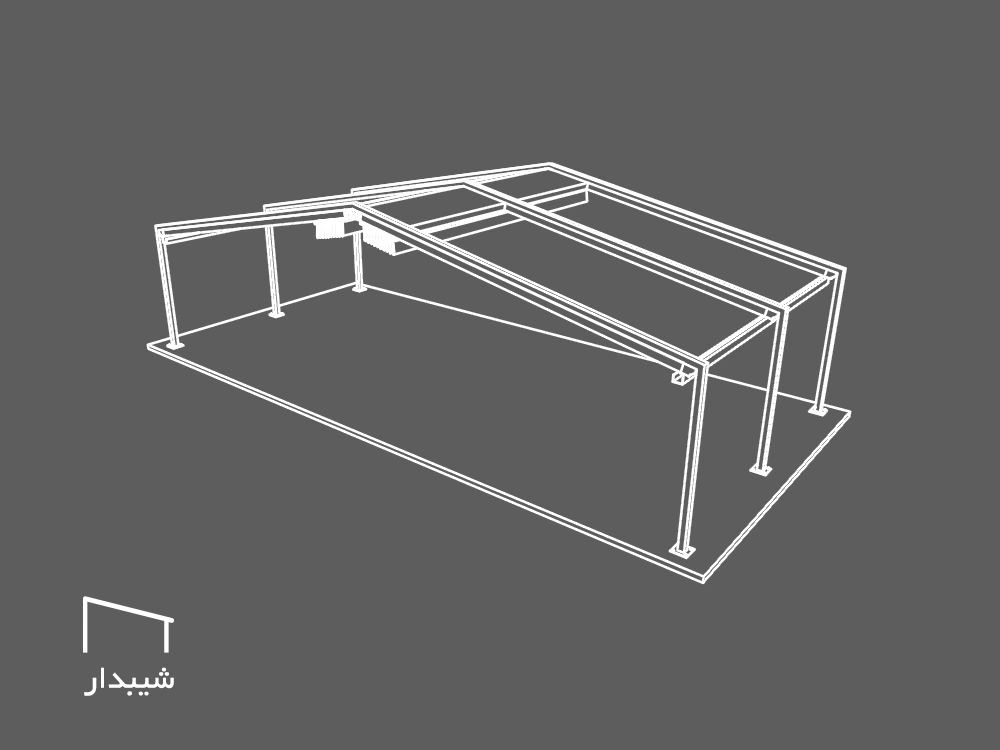

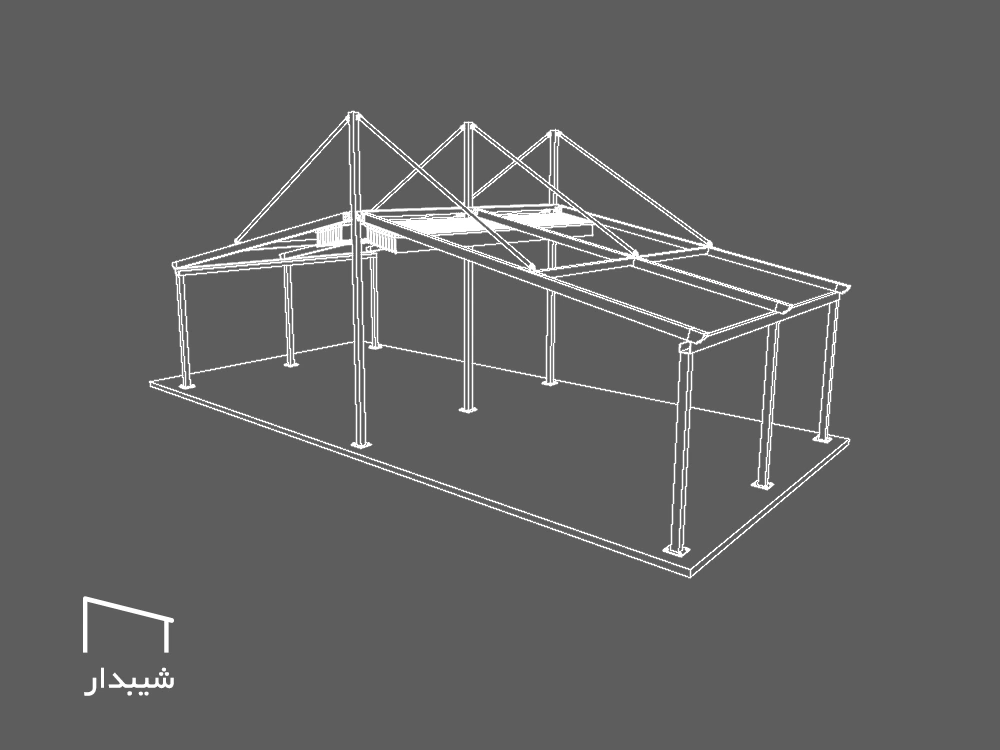

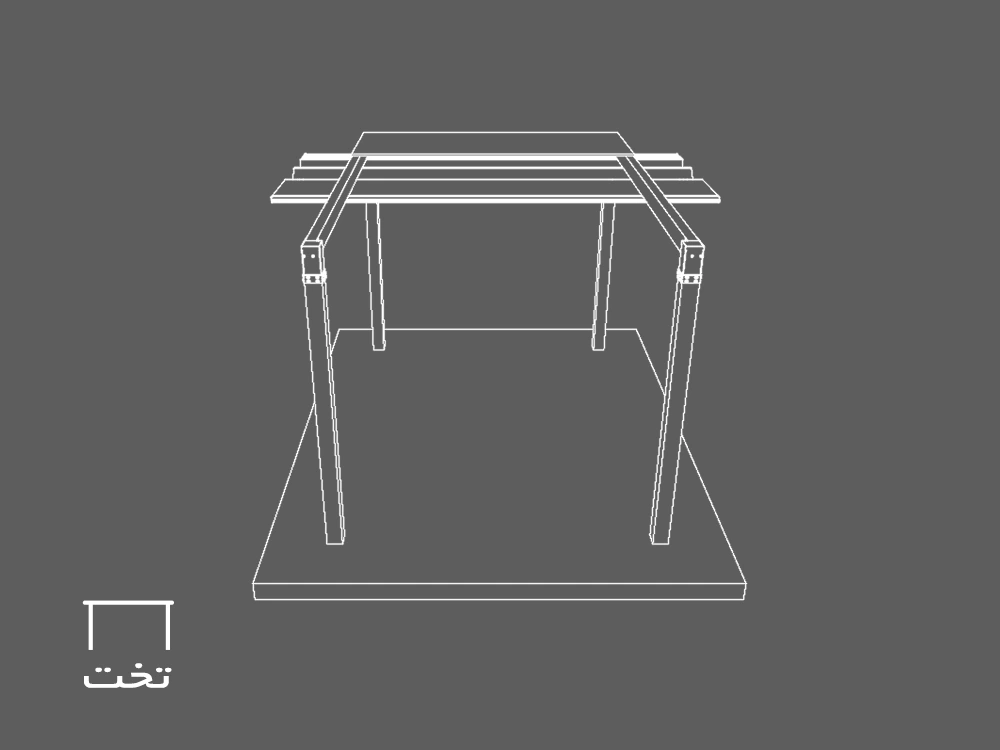

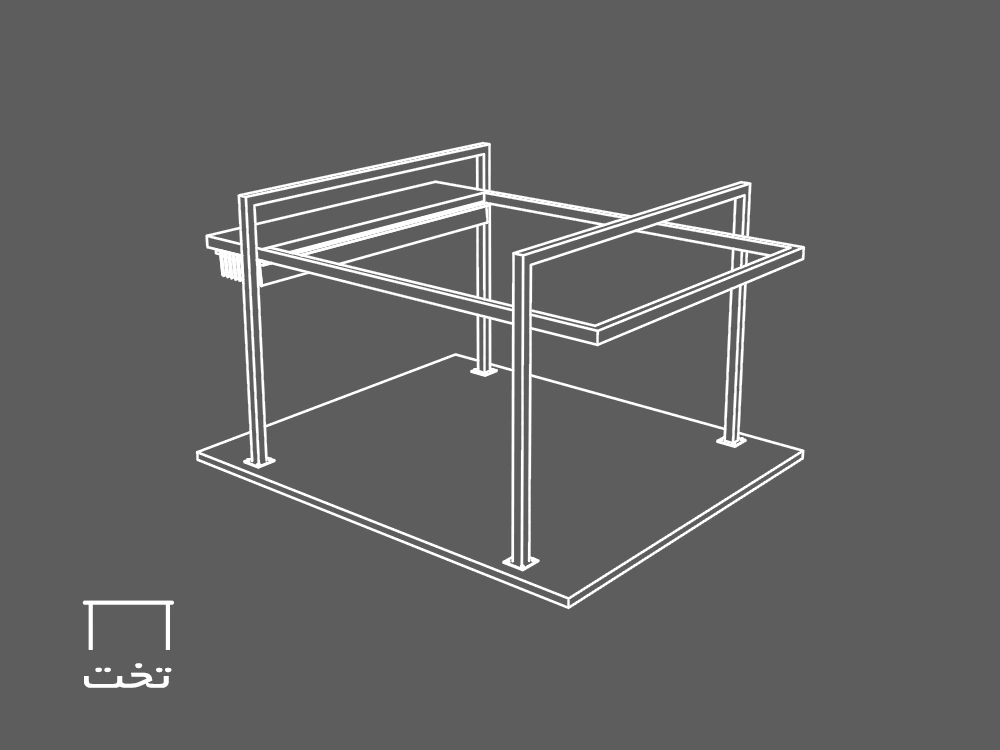

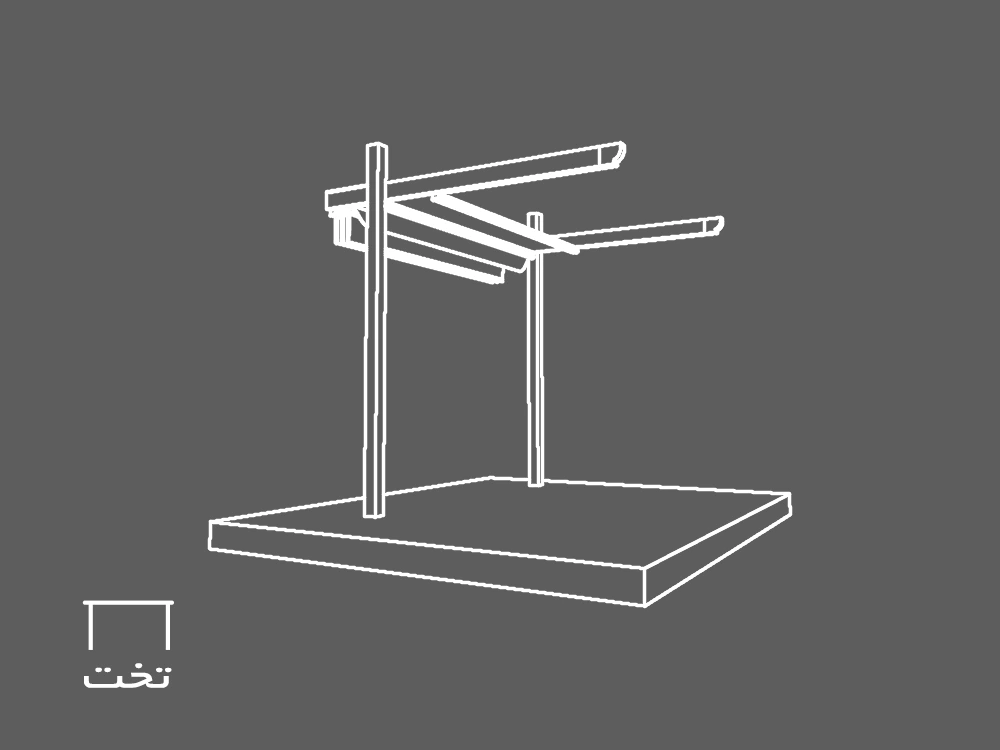

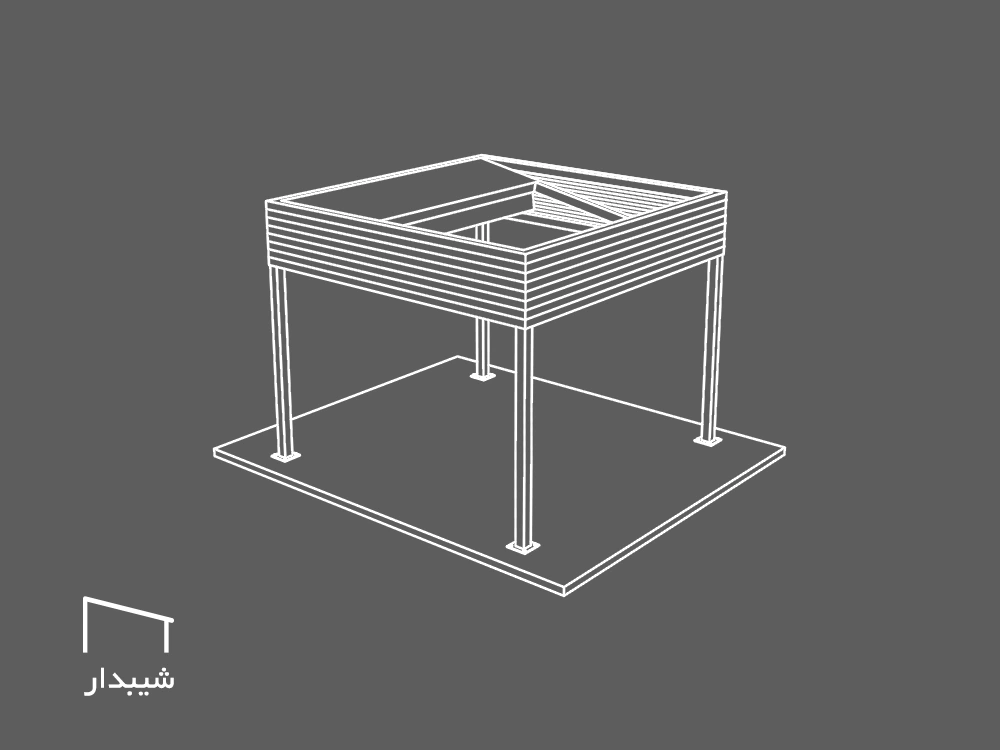

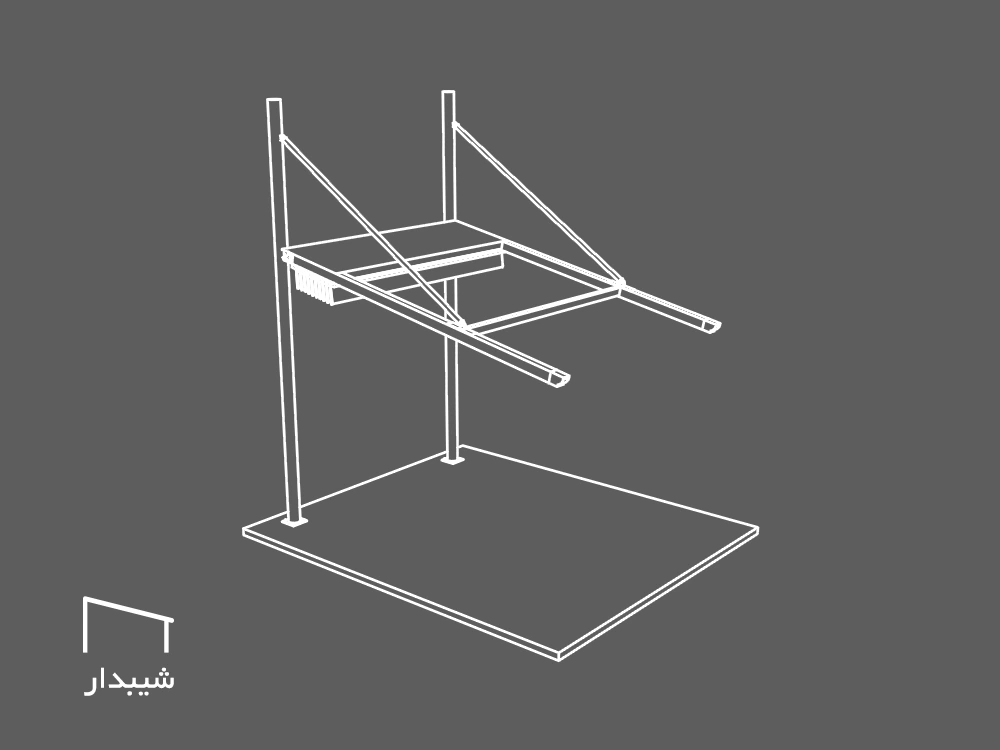

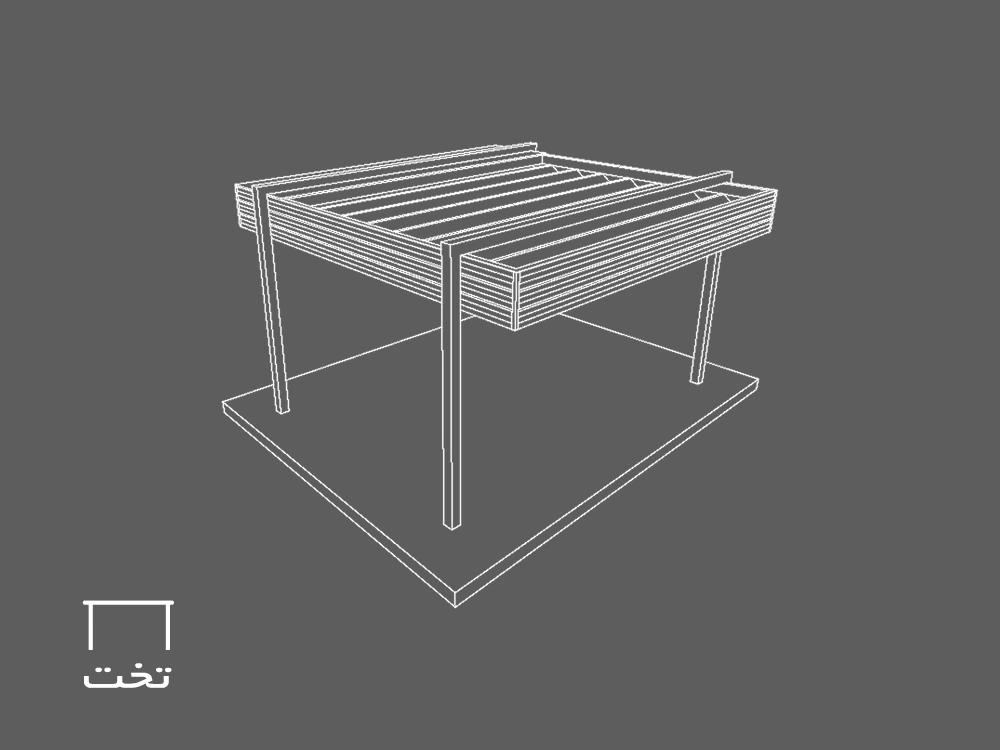

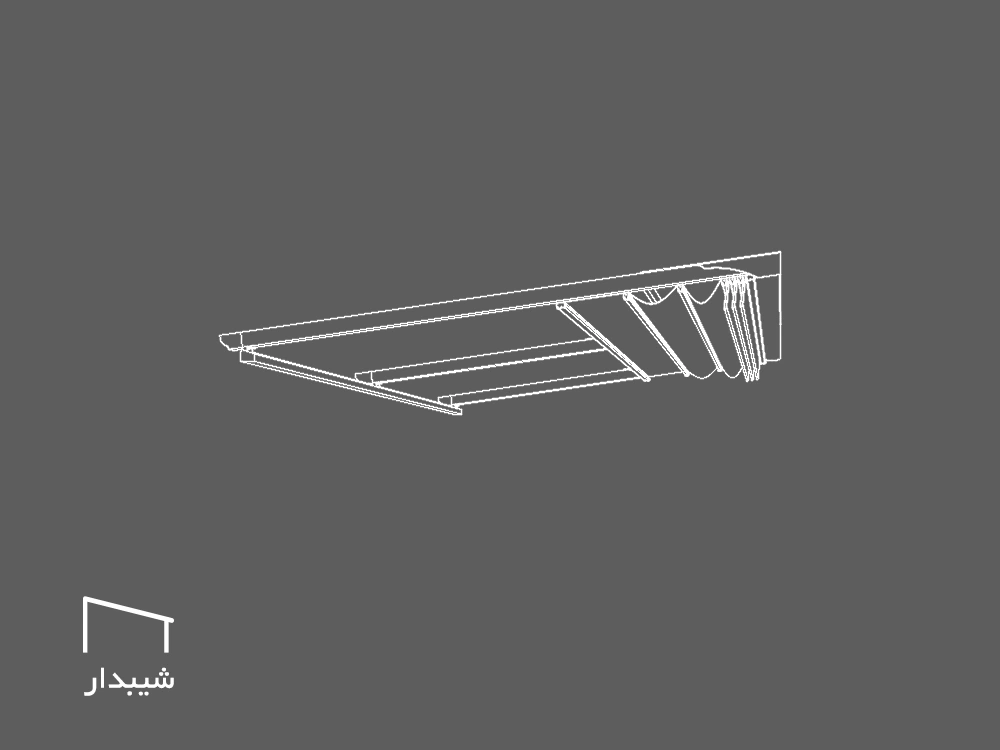

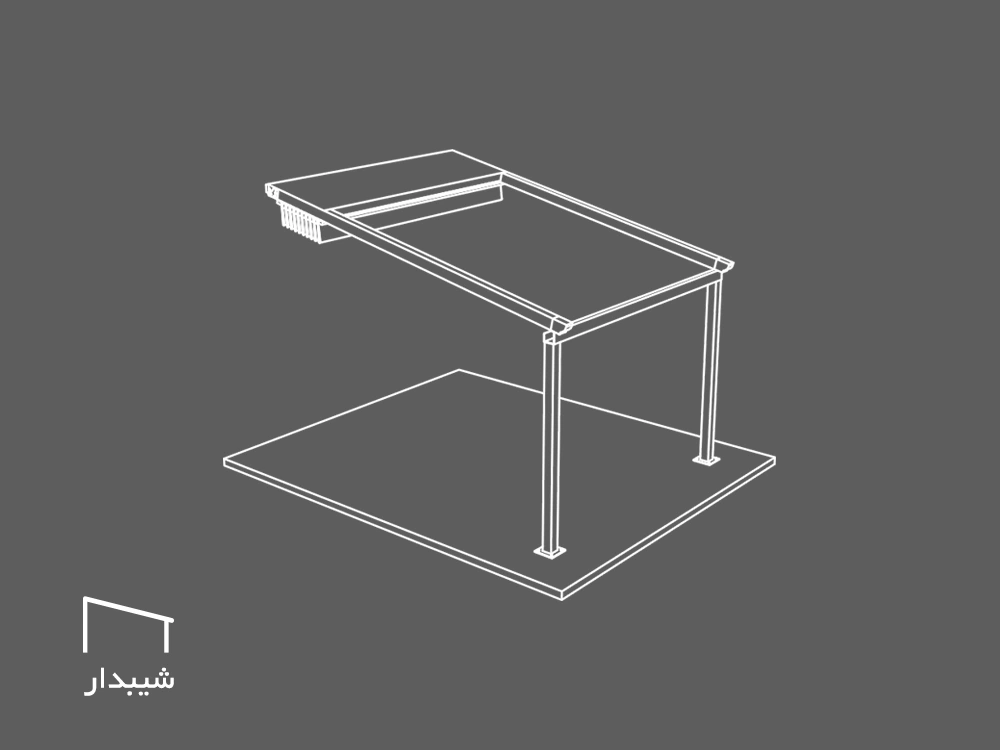

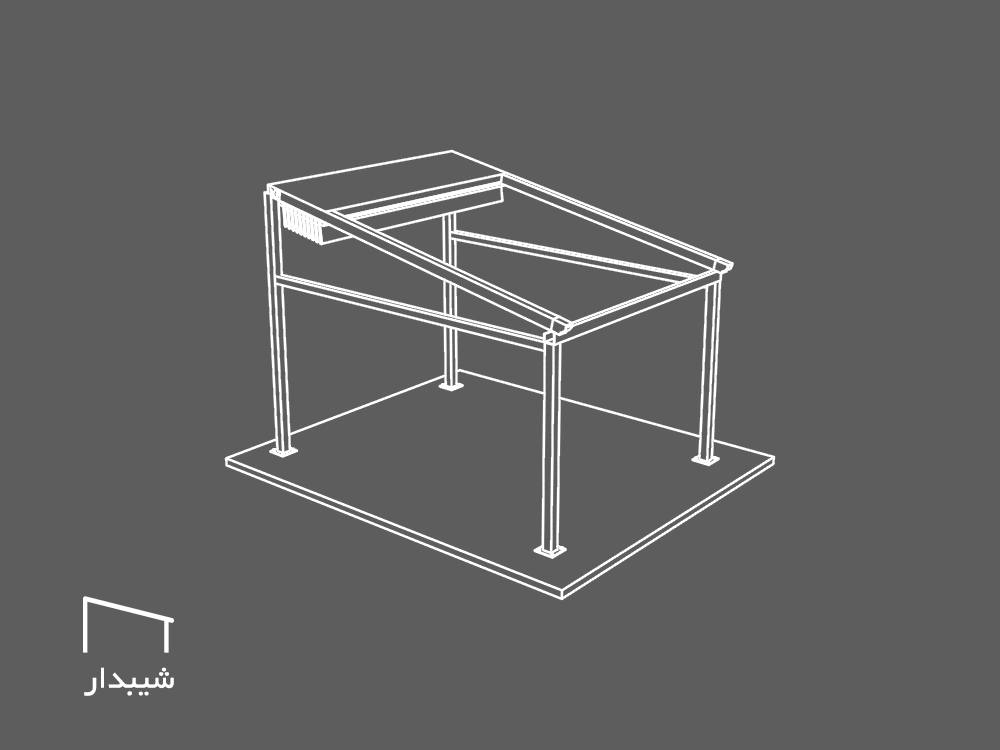

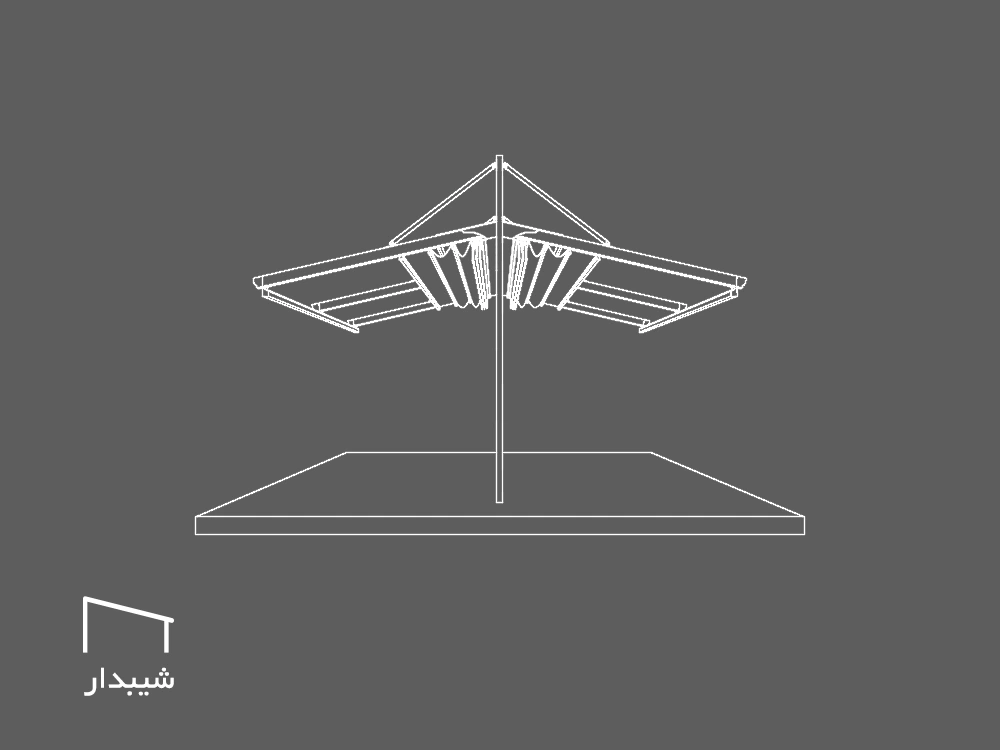

تنوع ساختار سقف متحرک پارچه ای

برای اینکه بتوانید به راحتی مناسبترین سازه ی مورد نیاز و مطلوب معماری پروژه تان را انتخاب کنید، گروه طراحی و مهندسی سایه روشن تیپهای متنوعی را پیش طراحی کرده و در اختیار شما قرار میدهد. در هر پروژه با توجه به الزمات معماری آن پروژه از نوع خاصی از ساختار سقف استفاده میشود.

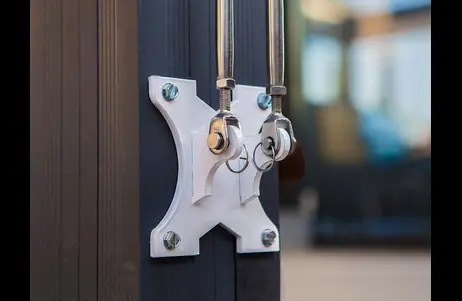

اجزاء اصلی سقف متحرک پارچه ای

چگونه کیفیت و سازه سقف متحرک پارچه ای را تحلیل و بررسی کنیم ؟

در بسیاری از پروژه‌های اجرا شده سایبان برقی متاسفانه یا به نوعی خوشبختانه کیفیت سازه سقف متحرک در نگاه اول قابل تشخیص نیست ما تصمیم داریم در این متن به شما کمک کنیم قبل از خرید، توانایی تحلیل و بررسی کیفیت سازه سقف مورد نظر خود را داشته باشید. اما چگونه میتوان کیفیت سازه را مورد تحلیل و بررسی قرار دهیم.

اساساً اجزاء سیستم سقف پارچه ای متحرک را میتوان به چهار قسمت اصلی تقسیم نمود:

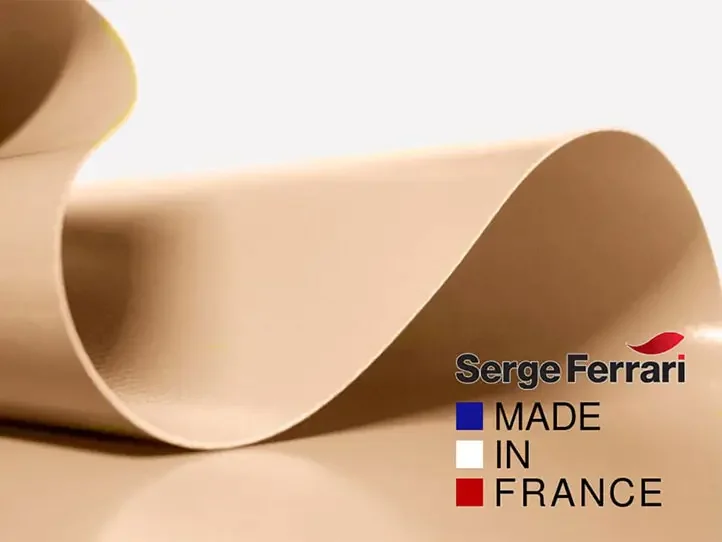

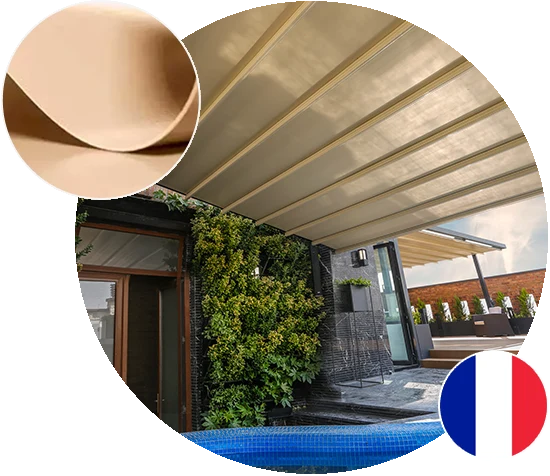

غشاء PVC سقف متحرک پارچه ای

غشاء PVC

اجزاء تشکیل دهنده پارچه‌های کامپوزیتی الیاف پلی استر و PVC است، استفاده از الیاف پلی استر برای ایجاد مقاومت کششی در پوشش کامپوزیتی است و روکش PVC به منظور ایجاد لایه‌ای مقاوم و همچنین محافظ الیاف پلی استر میباشد. پارچه‌ کششی دارای شفافیتهای متنوع و عملکردی متفاوت در مورد جذب، انعکاس و عبور نور دارند.
میزان عبور، جذب و انعکاس نور بستگی به مقدار ضخامت روکش PVC در این نوع از پارچه‌ دارد، که از 0 تا 50% متغیر میباشد. پارچه کامپوزیتی را با مقاومت کششی متفاوت تولید میکنند، میزان اختلاف مقاومت آنها به نوع الیاف، ضخامت روکش و تعداد لایه‌های روکش PVC بستگی دارد. در هر پروژه با توجه به محاسبات سازه‌ای، پارچه‌ای با تحمل بارگذاری آن پروژه انتخاب میشود. پارچه‌های کامپوزیتی را برای حفظ مقاومت و دوام، توسط لایه‌های مختلفی که برای حفاظت این نوع پارچه‌ها وجود دارد روکش می‌کنند.
از جمله لایه‌هایی که برای روکش نهایی لایه PVC در پارچه‌های کامپوزیتی در نظر گرفته می‌شود، PVDF  ACRYLIC  PVF FILM می‌باشند. در این میان روکش PVDF به عنوان مقاوم‌ترین روکش نهایی پارچه‌های کامپوزیتی شناخته شده است. افزایش طول عمر و دوام پارچه، ایجاد سطحی صیقلی و براق ، نظافت آسان و ثبات رنگ از جمله ویژگی های خاص روکش نهایی PVDF میباشد.

موتور-سقف-متحرک-ارزان

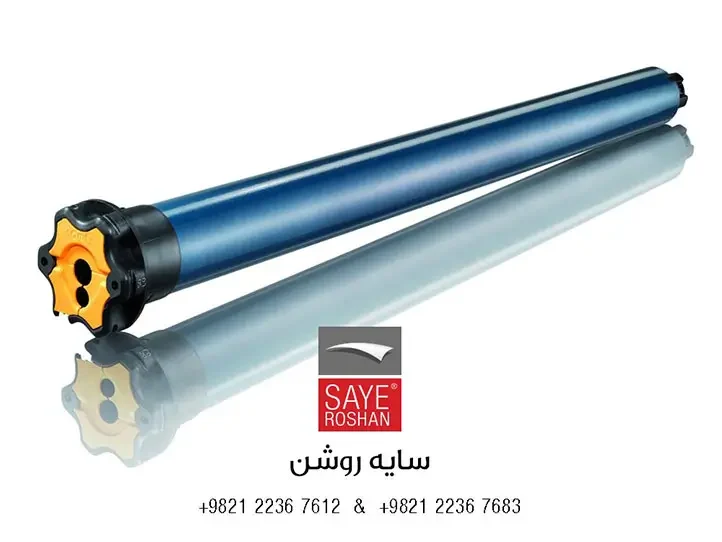

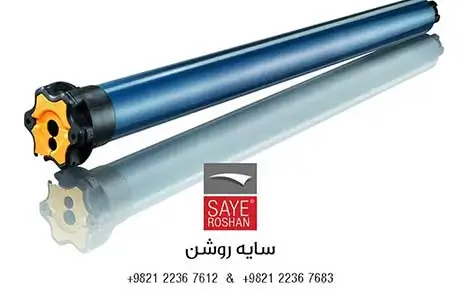

موتور توبولار

موتور سقف متحرک از نوع توبولار (تیوب لار – استوانه ای) می‌باشد. این نوع از موتورها دارای ویژگیهای خاص و جالبی هستند. از جمله این ویژگیها :
طول عمر و کارکرد بالاگستره زیاد و متنوعی از توان‌های مختلفحجم و هندسه خاص بدنه آن و در نتیجه کمترین اشغال فضاصدای کممجهز به میکرو سوییچ‌هایی دقیق و ظریفمجهز به گیربکس‌های قدرتمندایجاد حرکتی آرام و یکنواختمجهز به سنسور حفاظتی دمای داخل موتور

با توجه به مصارف خاص موتور توبولار طراحي و مهندسي اوليه آن بدينصورت و با اين فرض انجام شده كه حداكثر زمان مورد نياز براي كاركرد موتور 4 دقيقه باشد. با کمی دقت در محل مصرف موتور توبولار یعنی سایبانها، درب پارکینگ، انواع سقف متحرک، پرده‌ها و شیدهای محافظ و … به این نکته پی خواهید برد که تعداد دفعات استفاده از موتور توبولار در فاصله زمانهای زیاد انجام میشود. از این رو، طراح اینگونه از موتورها، سيم پيچ قدرت دهنده موتور را داخل يك فضاي لوله ای محصور کرده بطوریکه هوا رسانی به آن امکان پذیر نیست. البته گفته شد که این شکل خاص موتور توبولار یعنی شکل استوانه‌ای، از مزیتهای فوق العاده خوب این نوع از موتورهاست در عوض حذف اين امكان یعنی عدم هوا رسانی به موتور، تعبيه يك المان محافظ حرارتي مانع اعمال آسيب به موتور گرديده.

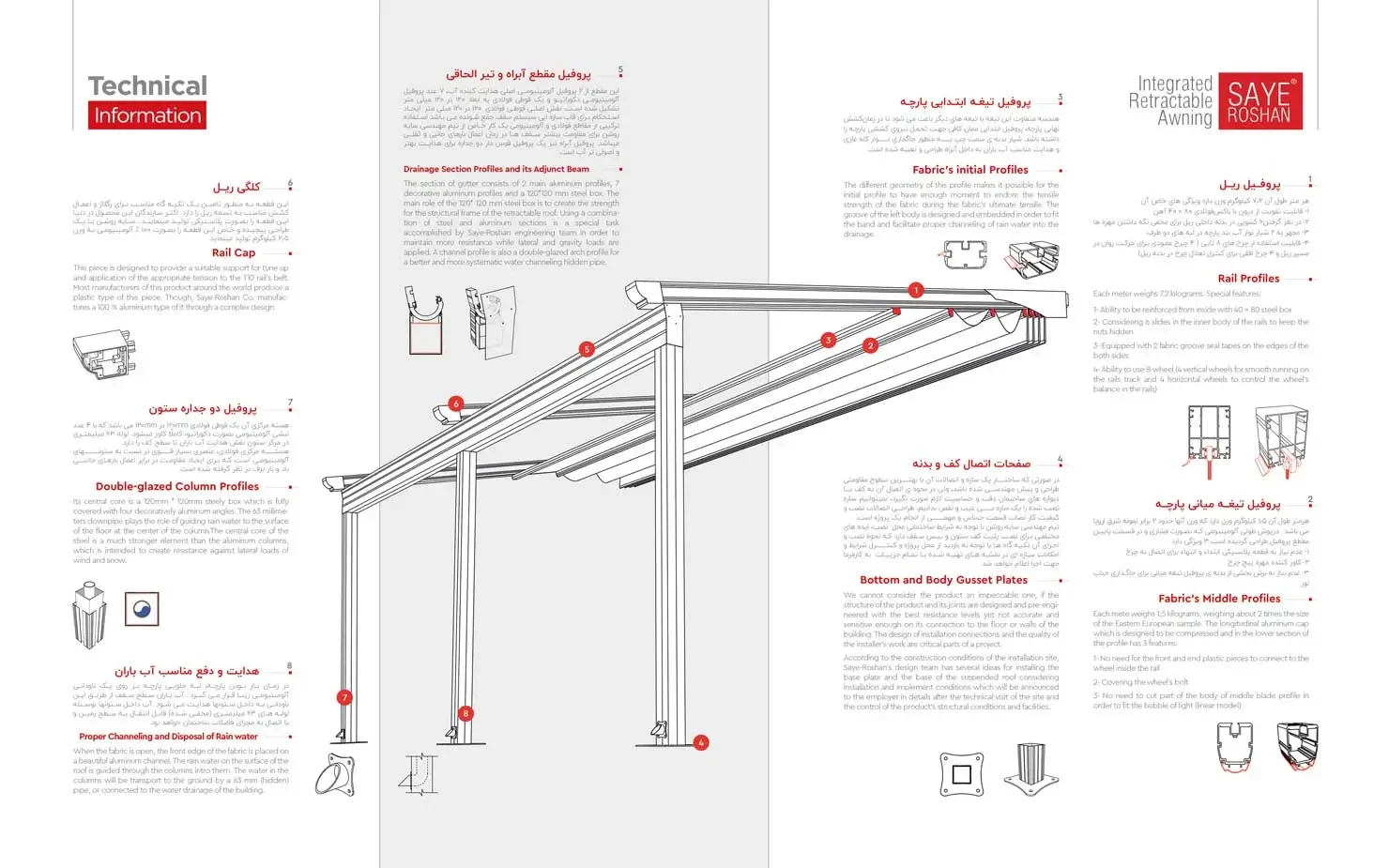

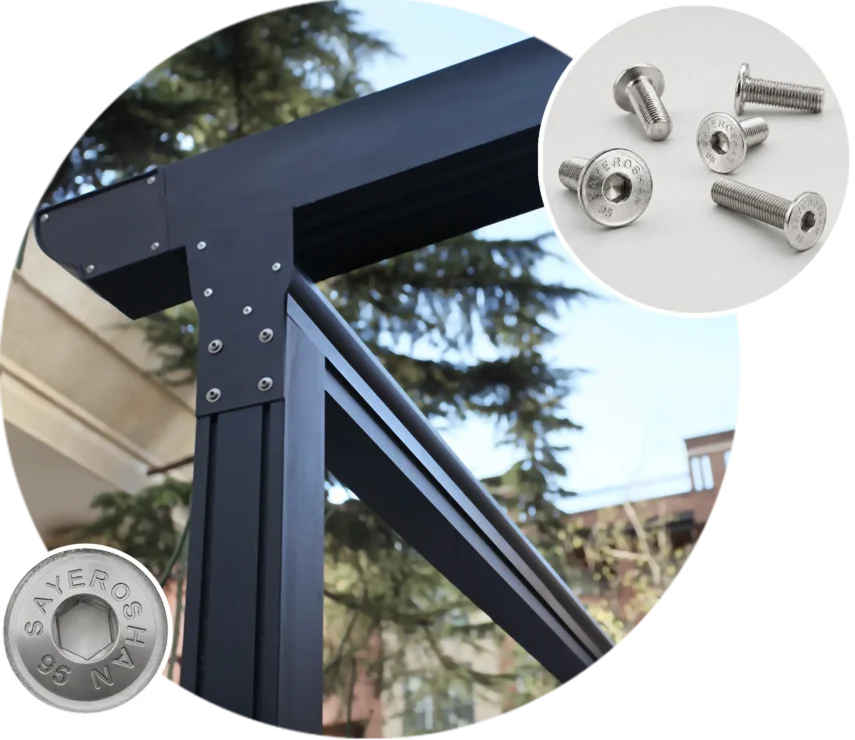

متریال فلزی سقف متحرک پارچه ای
دانلود PDF سازه آلومینومی
تنوع رنگ در سازه فلزی

سایه روشن به منظور دوام بالا و حفظ کیفیت برای پوشش سازه‌های آلومینیومی سقف جمع شونده متحرک خود از رنگ پودری الکترواستاتیک استفاده می‌کند. رنگ کوره‌ای یا رنگ الکترواستاتیک، نوعی رنگ صنعتی است که در دو نوع رنگ‌های پودری و رنگ‌های مایع کوره‌ای در صنایع رنگ و پوشش تولید می‌شوند و کاربردهای گسترده‌ای در حوزه رنگ آمیزی انواع سطوح فلزی دارند. رنگ‌های پودری کوره‌‌ای، بهترین گزینه برای سازه‌های آلومینیومی می‌باشند.

در این روش ذرات جامد بسیار ریز رنگ پودری که دارای بار مغناطیسی می‌باشند توسط تفنگ‌های مخصوصی بر روی سطح مورد نظر پاشیده می‌شوند و به دلیل بار مغناطیسی موجودشان و پخت بصورت یکپارچه و یکدست بر روی سطح پروفیل می‌نشیند. سپس پروفیل‌ها در کوره حرارتی در دمای 180 تا 220 درجه عمل آوری می‌شوند. با توجه به اینکه شرکت سایه روشن مجهز به خط رنگ الکترواستاتیک میباشد امکان سفارشی سازی رنگ سازه برای مشتریان ما وجود دارد.

عدم خش پذیری، دندانه شدن و بریده شدن
چسبندگی مناسب به سطح
مقاومت در برابر ضربه با توجه به استاندارد های تعریف شده در این حوزه
ثبات رنگ در برابر شرایط جوی ( گرما ، سرما ، رطوبت ، شرایط نمکی )
یکدستی و یکنواختی
ضخامت بالا نسبت به سایر رنگها
ابعاد قابل تولید

امروزه در صورتیکه یک شرکت از تیم فنی و مهندسی قوی سازه بهره مند باشد این امکان را دارد که سازه های با ابعاد و دهانه ای بزرگتر از معمول را طراحی و اجرا کند.

مقاطعی که از پیش طراحی و مهندسی آنها در شرکت سایه روشن انجام شده، حداکثر تا چه دهانه ای را می توانند پوشش دهند؟ سایه روشن ریلها و ستونهای متنوعی را طراحی و مهندسی کرده  که شامل 3 تیپ سازه می‌باشند.

  • اول : سازه‌های لایت با ابعاد کوچک که در آنها از نوع خاص و سبکی از پروفیلها استفاده می‌شود.
  • دوم : سازه‌های میدل یا مقاوم هستند که در آنها از ریلها و ستونهای آلومینیومی قوی تر استفاده می‌شود.
  • سوم : سازه های کامپوزیت هستند که برای دهانه های بزرگ تر و وسیع تراستفاده میشود به این صورت که داخل همان مقاطع آلومینیوم از مقاطع فولادی استفاده می‌شود. فاصله ستونهای جلویی در سازه ‌های سایه روشن تا 12 متر هم میتواند باشد

با تکیه بر علم مهندسی سازه میتوان هر نوع سقف متحرک پارچه ای را در ابعاد بزرگ و مساحت وسیع طراحی و تولید نمود

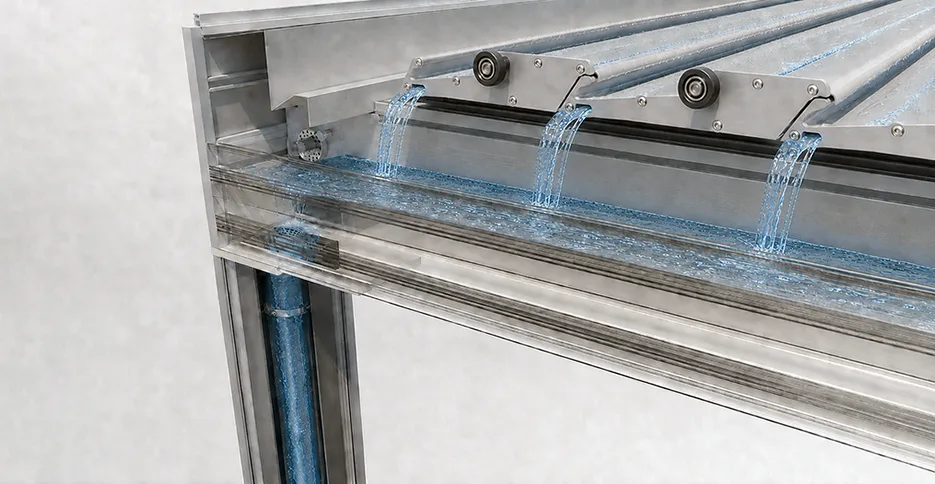

سیستم تخلیه آب باران

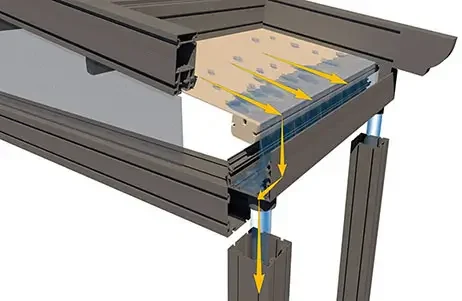

آبراه سقف متحرک پارچه ای

جهت جمع آوری و هدایت آب باران سقف های متحرک پارچه ای از آبراه های آلومینیومی و در موارد خاص از آبراه های فولادی استفاده میشود.
در زمان گسترده بودن به دلیل شیب دار بودن سقف متحرک، آبهای سطح سقف از محل پروفیل ابتدایی سقف پارچه ای که بر روی لبه ناودانی آبراه آلومینیومی قرار گرفته هدایت و آب جمع آوری شده از طریق خروجی های این ناودانی به طور مخفی از داخل ستونهای جلویی سقف متحرک تخلیه میشود.

به طور متداول هدایت آب از داخل ستون بصورت ریزشی انجام می شود که این روش مورد تایید سایه روشن نیست اما در طراحی تیم فنی مهندسی سایه روشن به نحوی آب از ستون ها هدایت میشود که ترشحات و رطوبت باعث استهلاک و کثیفی ستون و اتصالات سازه نشود .

به این صورت که داخل ستونهای آلومینیومی جلوی سیستم از لوله های PVC – 63 میلیمتری استفاده شده که آب باران را به سطح زمین و یا مجرای فاضلاب ساختمان هدایت می نمایند.

انواع حبابهای نورپردازی

اکثر خریداران سقف متحرک پارچه ای متقاضی خرید سیستم نورپردازی این نوع از سقف ها می باشد. گزینه های متنوعی از حباب نوری برای مشتریان سقف متحرک پارچه ای وجود دارد که در شرکتهای مختلف متفاوت می باشد. نحوه نصب و جایگذاری این حبابها در سیمکشی و برق رسانی در سقف های تاشو باید به گونه ای طراحی و اجرا شود که عبور این انشعابات الکتریکی باعث نشتی آب به داخل پروفیلها و نهایتا سقف شما نشود.

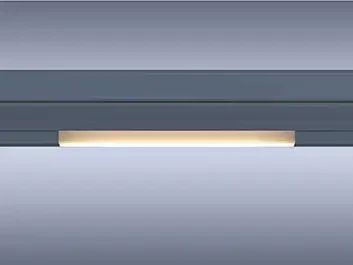

نورپردازی خطی سقف متحرک
حباب اکریلیک خطی
نورپردازی سقف برقی

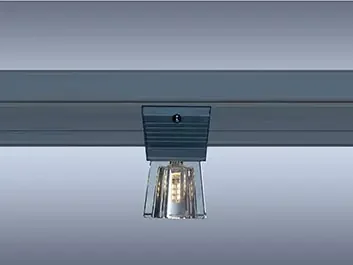

حباب کریستالی
نورپردازی سایبان متحرک

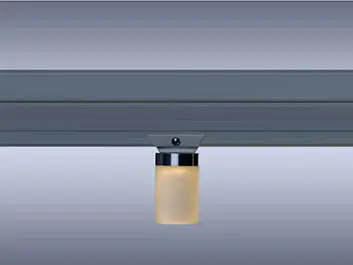

حباب اکریلیک استوانه
نورپردازی سایبان برقی

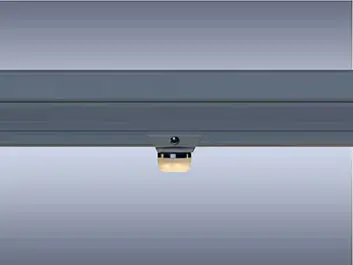

حباب اکریلیک نقطه ای

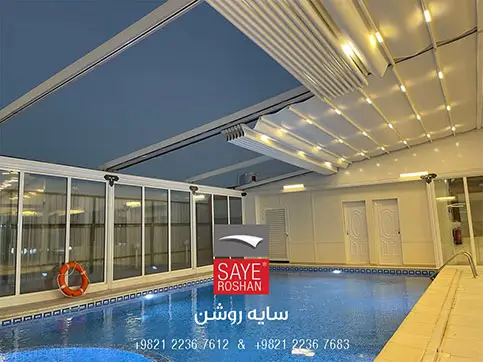

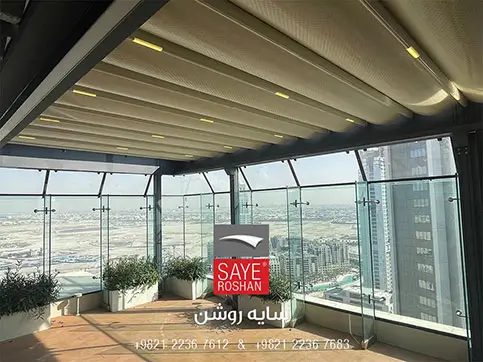

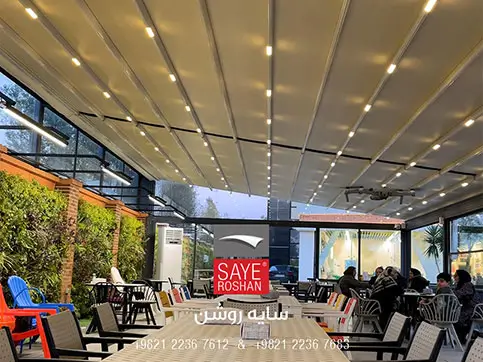

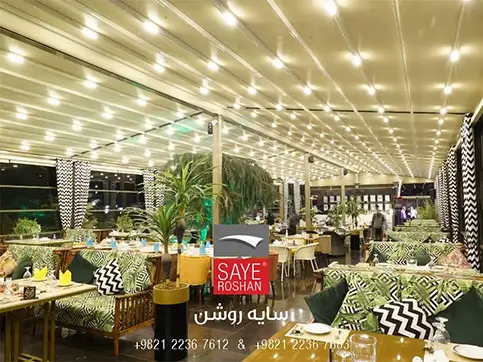

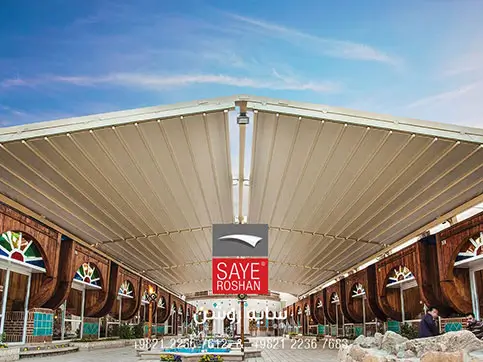

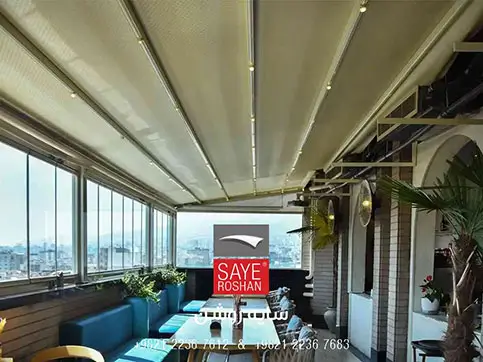

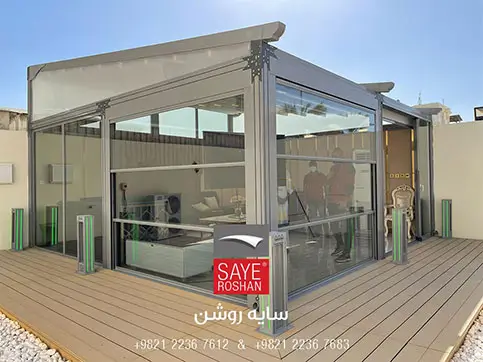

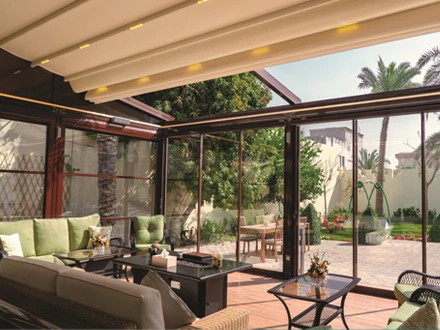

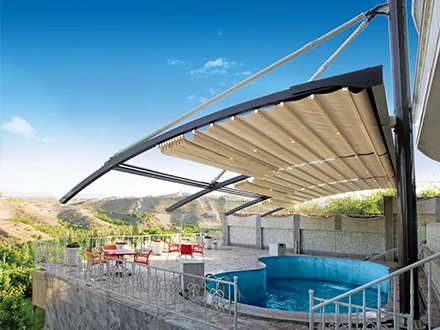

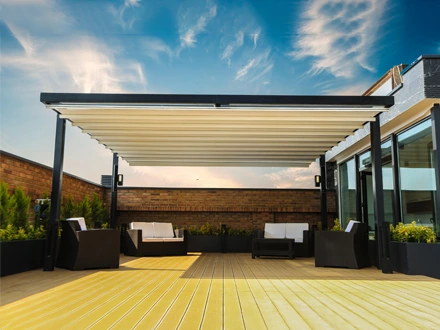

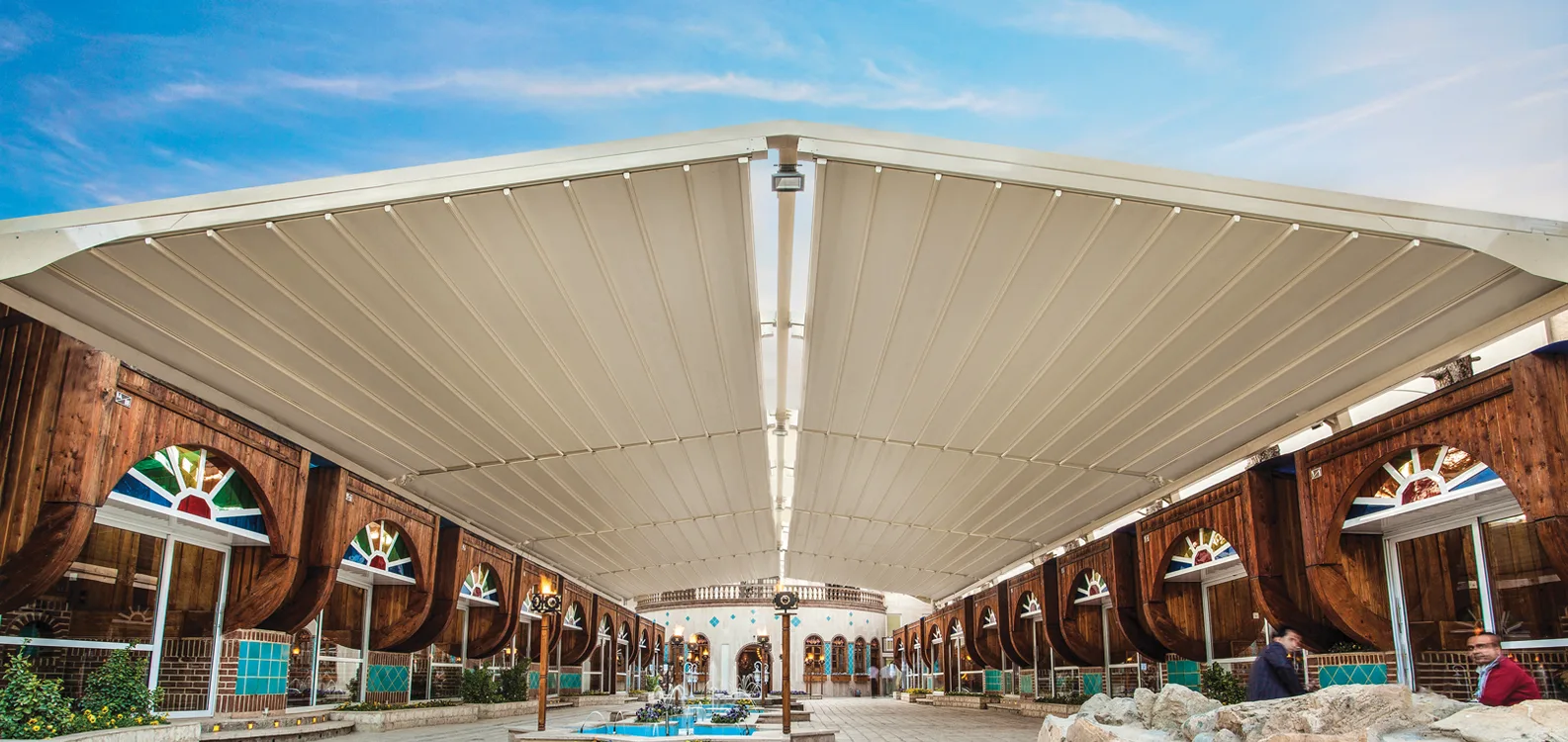

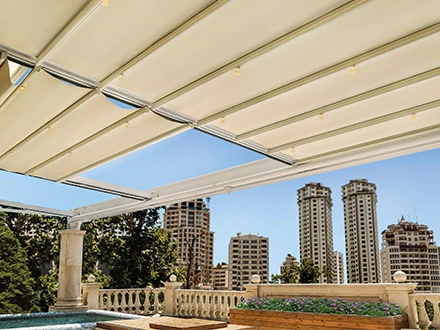

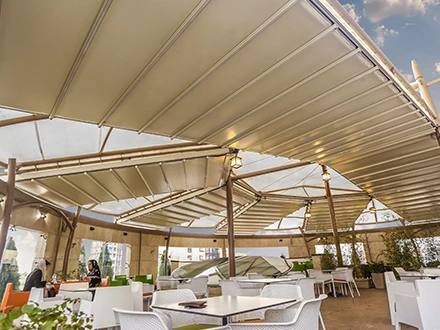

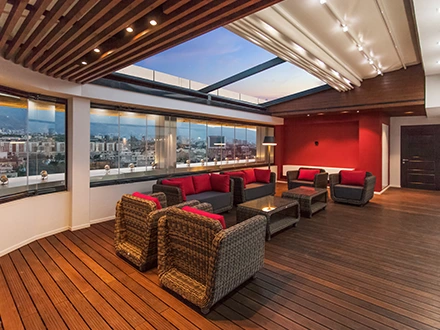

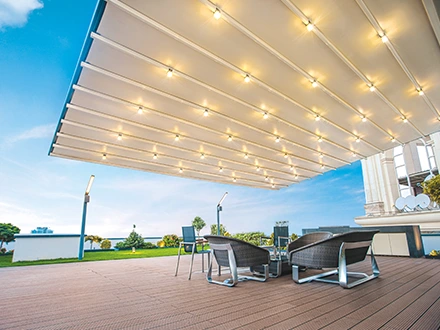

نمونه های اجرا شده

قیمت سقف متحرک پارچه ای چقدر است؟

بطور کلی قیمت سقف متحرک پارچه ای ، با توجه به مصرف مصالح متفاوتشان متنوع بوده و از متری 12 میلیون تومان تا 21 میلیون تومان در نوسان میباشد.

چرا قیمت یک متر مربع سقف در ابعاد کوچکتر نسبت به قیمت یک متر مربع این سقف ها در ابعاد بزرگتر متفاوت است؟

الف: اکثر یراقها و قطعات بکار رفته در یک سقف کوچک، برای یک سقف با ابعاد بزرگتر بصورت مشترک و به یک میزان استفاده میگردند. به عنوان مثال در یک سقف 12 مترمربعی، همان موتور، ریموت، رسیور، گیربکسهای عقب، شافت انتقال نیرو، قفلها، تنظیم کننده های جلو و چرخهایی استفاده میشود که در یک سقف 36 مترمربعی استفاده میشود.

ب: یکی از مصالح اصلی و گران قیمت سقف متحرک پارچه ای پروفیل آلومینیومی آنها میباشد که در سقف بزرگتر بصورت بهینه استفاده میشوند و پرت کمتری ایجاد می شود ولی در سقف کوچک اینگونه نیست.

عوامل موثر در قیمت سقف متحرک پارچه ای:

  • همه ی اجزاء سازه (ستون ، تیر ، آبراه و …) آلومینیومی هستند یا خیر؟
  • نوع آلیاژ استراکچر آلومینیومی بازیافتی است یا فابریک ۶۰۶۳؟
  • وزن آلومینیوم ها سبک هستند یا سنگین؟
  • اتصالات تیر و ستون نازک هستند یا ضخیم ؟
  • نوع پارچه و موتور بکارگیری شده، از چه برندی می باشد؟
گارانتی سقف متحرک پارچه ای

تمام سیستم‌های موتورایز مورد استفاده در ساختمان‌ها، مانند آسانسور، پله‌ برقی، سقف متحرک و پنجره گیوتینی ، به مرور زمان نیازمند خدمات پس از فروش و گارانتی می‌شوند. متأسفانه بسیاری از مشتریان بدون توجه به این موضوع، سیستم‌های سقف متحرک پارچه ای خود را مستقیماً از کشورهای خارجی خریداری می‌کنند. این مسئله موجب می‌شود در صورت بروز نقص یا خرابی، تأمین قطعات و تعمیر سیستم‌ها با مشکلات فراوانی مواجه شود، زیرا یراق‌آلات و اکسسوری‌های هر شرکت خاص و متفاوت است.

مهم‌ترین نکته در گارانتی سقف متحرک از دید مشتری، معمولاً گارانتی غشاء و موتور است؛ در حالی که یراق‌آلات حرکتی سقف، بخش حساس‌تر و نیازمند گارانتی واقعی به شمار می‌روند. این موضوع زمانی پیچیده‌تر می‌شود که محصول تولید شرکت‌های ایرانی نباشد، چرا که تعویض قطعات آسیب‌ دیده با محدودیت‌های پستی، هزینه‌های بالای رفت‌ و آمد و زمان‌بر بودن پیگیری‌ها همراه است.

محصولات شرکت سایه روشن در بخش موتور و غشاء سقف متحرک دارای ۵ سال گارانتی و در بخش یراق‌آلات حرکتی ۲ سال گارانتی بوده و خدمات پس از فروش را تا ۱۵ سال به مشتریان خود ارائه می‌دهد. مشتریان این شرکت ارزشمندترین دارایی محسوب می‌شوند و سایه روشن همواره در تلاش است تجربه‌ای مثبت و رضایت‌بخش برای آن‌ها فراهم آورد.

مزای و معایب سقف جمع شونده

مزایای سقف های متحرک پارچه ای

  • تنوع در طراحی و رنگ
  • وزن سبک
  • نصب سریع و آسان
  • مقاومت در برابر آب و اشعه UV
  • صرفه‌جویی در انرژی

معایب سقف های متحرک پارچه ای

  • دوام کمتر نسبت به مواد سخت
  • نیاز به نگهداری و مراقبت بیشتر
  • حساسیت به شرایط جوی شدید
  • هزینه تعویض دوره‌ای
  • محدودیت در عایق‌ بندی حرارتی و صوتی

یکی از بزرگ‌ترین مزایای سقف متحرک پارچه‌ای، انعطاف‌پذیری و سهولت استفاده آن است. پارچه‌های به‌کار رفته در این سقف‌ها معمولاً از جنس‌های مقاوم و ضدآب ساخته می‌شوند که علاوه بر سبکی، قابلیت باز و بسته شدن سریع را دارند. با مراقبت‌های دوره‌ای و نگهداری صحیح، این سقف می‌تواند سال‌ها بدون مشکل عملکرد خود را حفظ کند و به شما امکان می‌دهد به راحتی میزان نور و تهویه فضای زیر سقف را کنترل کنید. این یعنی شما با یک بار سرمایه‌گذاری، می‌توانید از راحتی و زیبایی این سقف متحرک بهره‌مند شوید و تجربه‌ای متفاوت در استفاده از فضای باز داشته باشید.

سایر سیستم های جانبی سقف متحرک پارچه ای (قابل تهیه از سایه روشن)

پیشنهاد میشود برای مشاهده ویدئوهای اجرا شده سقف متحرک پارچه ای به کانال آپارت بپیوندید
