امروزه در علم مهندسی ساختمان همواره مهندسین سازه و معماران، در پی یافتن تکنولوژی هستند که بتوان دهانه‌ها و بازشو بزرگتری در بدنه ساختمان ایجاد کنند. سیستم پنجره گیوتینی، ابر پانلهای بزرگ شیشه‌ای هستند که بصورت افقی کارگذاری می‌شوند. پنجره گیوتینی به جهت نحوه باز و بسته شدن آن به این اسم نامگذاری شده اند، در این مکانیزم یک پنجره اغلب از 3، 4 یا 5 تایل شیشه‌ای که به صورت افقی سرتاسر پنجره را پوشش داده‌اند تشکیل میشود.
این تایل‌های افقی به صورت عمودی همانند گیوتین حرکت کرده و باعث باز یا بسته شدن پنجره می‌شوند. یکی از تایل‌ها ثابت بوده و 2 ، 3 و یا 4 تایل دیگر می‌توانند حرکت کنند
| اجزاء پنجره گیوتینی | موتور،سازه آلومینیومی، شیشه و یراق آلات |
| حداکثر بازشوندگی | 50 الی 75 درصد |
| برند موتور | بکر آلمان- سامفی فرانسه – اختصاصی سایه روشن |
| تعداد پنل | 3 ، 4 و 5 پنل |
| آلومینیومی مصرفی | درجه یک 6063 ایرالکو |
| تنوع شیشه | شیشه تک و دوجداره |
| گارانتی | 5 سال ضمانت اجزاء |

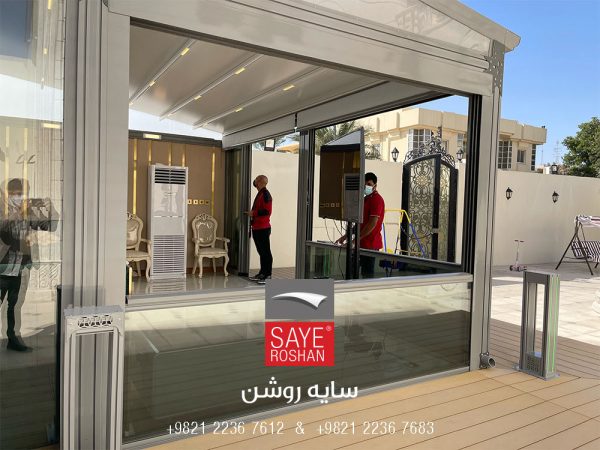

بعد از باز شدن پنجره گیوتینی، تایل‌های باز شده یک جان پناه شیشه‌ای کامل را برای شما در کف ایجاد خواهند کرد. با پیش مهندسی‌های دقیق و ظریف این امکان وجود دارد که تجمع شیشه‌ها را در کف و بصورت دفنی طراحی کنیم. این آپشن برای مکان‌هایی که نیاز به تردد هست یک مزیت خاص محسوب میشود.
شما می‌توانید به راحتی با لمس یک دکمه، بدنه و حصار اتاق شیشه‌ای خود را باز و فضای کاملاً محصور اتاق به فضای باز بیرون متصل نمایید. برای عایقتر شدن فضا، می‌توانید با بکارگیری شیشه‌های 2 جداره و استفاده از ریل‌های جانبی خاصی که مجهز به نوارهای خاص عایق هستند، فضای عایق‌تری داشته باشید. در جزئیات پنجره‌های سایه روشن حداکثر طراحی‌ها برای عایقتر شدن فضای نشیمن شما انجام شده است.
پیشنهاد میشود برای مشاهده ویدئوهای اجرا شده سقف متحرک آلومینیومی به کانال آپارت بپیوندید
انواع تیپ های قابل ارائه پنجره گیوتینی
قیمت پنجره گیوتینی چقدر است؟
به طور کلی، قیمت یک سیستم پنجره گیوتینی بسته به مشخصات و ابعاد، از حدود ۸۰ میلیون تومان تا ۱۸۰ میلیون تومان متغیر است.
مهمترین مولفه در قیمت پنجره برقی، موتور، یراق آلات، اکسسوری و مصرف آلومینیوم زیاد آن حتی برای ابعادهای کوچک میباشد. معمولاً ارتفاع پنجره‌های گیوتین کوتاه نیست به همین علت مصرف آلومینیوم در این نوع پنجره‌ها (به دلیل ریل‌های عمودی طرفین و وجود باکس آلومینیومی موتور) زیاد میباشد
عوامل موثر تعیین کننده ابعاد پنجره پاناروما چیست؟
- کیفیت و مقدار مقاومت پروفیل قالب‌های آلومینیومی شیشه‌ها
- مجموع وزن شیشه‌هایی که موتور باید آن ها را لود کند
- حداکثر ابعاد جام شیشه‌های موجود در بازار از عوامل اصلی تعیین کننده حداکثر ابعاد پنجره گیوتین
دو مولفه ذیل تعین کننده عرض و ارتفاع پنجره‌های گیوتین هستند
- وزن شیشه‌های متحرک (مجموع وزن شیشه‌های پنجره گیوتین نبایستی از حداکثر مجاز توان موتور عبور کند)
- حداکثر ابعاد، اندازه جام شیشه‌های موجود در بازار میباشد.(طول شیشه‌ها، در حالت استاندارد حداکثر 3.21 متر/ درحالت غیر استاندارد حداکثر 3.66 متر/ درحالت سوپرجام حداکثر تا 5.8 متر در دسترس میباشد)
ابعاد و اندازه های بهینه پنجره های برقی
این موضوع تاثیر پذیر از ابعاد جام شیشه‌های خام میباشد. طول شیشه‌های استاندارد 3.2 متر، سوپر جام 3.6 متر و طول جانبو جامها 5.8 متر میباشد. از لحاظ مکانیزم آلومینیومی نیز با توجه به مقاومت بالای پروفیل‌های تولیدی سایه روشن حداکثر عرض قابل ارائه 4.3 متر میباشد.
سیستم پنجره گیوتینی تسمه ای یا زنجیری
شاید در نگاه اول به دلیل اینکه زنجیر یک قطعه و سخت افزار مستحکم تری در صنعت شناخته شده است، اینگونه به نظر برسد که یک پنجره گیوتینی زنجیری بهتر از نوع تسمه‌ای آن باشد.
- مقاومت یک زنجیر بسته به سایز آن مسلماً عدد کمی نخواهد بود اما بهتر است بدانید داخل تسمه (p2) که رویه آن از (pu) ساخته شده از ده رشته از الیاف فولادی به ضخامت یک میلیمتر استفاده شده است. طبق نتایج به دست آمده تحمل هر نوار دو سانتیمتر تسمه (p2) چیزی حدود 400 کیلوگرم میباشد.
- در مکانیزم زنجیری مهمترین ایراد چرخ دنده سیستمهای زنجیری عدم هم نواختی و یکسان نبودن انبساط و انقباض زنجیر و چرخ دنده میباشد.
- اگر در فواصل چرخ دنده و زنجیر یک خطای کوچک رخ دهد باعث بیرون افتادن زنجیر از مسیر خود میشود که متعاقباً زنجیر به دور شافت خواهد پیچید و شاهد تخریب‌های بدی در سیستم خواهیم بود.
- در سیستم زنجیری، صداهای خشک تری نسبت به سیستمهای تسمه ای ایجاد میشود
موتور پنجره گیوتینی
پنجره‌های گیوتینی سایه روشن با موتورهای توبولار با کیفیت همچون بکر آلمان عرضه می‌شوند که این موتورها به لطف چیپ‌های هوشمند، در هر دفعه باز و بسته شدن، وضعیت درزبندی و هوابندی را بررسی و در صورت نیاز، تنظیمات را بروزرسانی می‌کنند. همچنین، امکان استفاده از موتورهای توبولار دیگر برندها مانند سامفی فرانسه و یا نمونه‌های سفارشی چینی نیز وجود دارد.
شیشه‌های پنجره گیوتینی
شیشه‌های بکار رفته در پنجره گیوتینی از انواع سکوریت دو و تک جداره 8 میلیمتری – دولایه لمینیت 13.5 میلیمتری میباشد
مزایای پنجره‌های برقی نسبت به پنجره معمولی
- مناسب برای پنجره های بزرگ
- محصول مشابه یا جایگزینی ندارند
- حرکت عمودی شیشه‌ها
- ایجاد دید وسیع و امکان دسترسی و باز شدن تقریبا کامل دارند
- ایمنی بالا، به دلیل استفاده از شیشه‌های سکوریت
- آب بندی و هوابندی کامل
معایب شیشه گیوتینی برقی
- هزینه بالاتر خرید و نصب
- نیاز به منبع برق و کابل‌کشی مخصوص
- نیاز به تعمیرات تخصصی و خدمات فنی
- وزن بیشتر نسبت به پنجره‌های معمولی
- پیچیدگی در نصب و نگهداری
- نیاز به کنترل و نگهداری مکرر
یکی از بزرگ‌ترین مزایای پنجره گیوتینی، باز و بسته شدن آسان و سریع آن است. مکانیزم عمودی حرکت شیشه‌ها باعث میشود که در فضاهای محدود به راحتی بتوان پنجره را باز یا بسته کرد بدون اشغال جای زیاد. همچنین این نوع پنجره به دلیل طراحی خاص، تهویه‌ی بهتری را فراهم می‌کند و باعث گردش هوای مناسب در محیط میشود. با مراقبت‌های معمول و نگهداری درست، پنجره گیوتینی می‌تواند سال‌ها بدون مشکل عملکرد خوبی داشته باشد و نیاز به تعمیرات مکرر نداشته باشد. این یعنی شما با یک بار سرمایه‌گذاری، می‌توانید سال‌ها از زیبایی و کارایی این پنجره بهره‌مند شوید.
سایر سیستم های جانبی پنجره گیوتینی قابل تهیه از سایه روشن
- سیستم شیشه کشویی، پنجره های اسلایدینگ 4 و 6 و یا 8 پنله
- انواع سقف متحرک
- مکانیزم اوت در پرده کابلی
- شاتر آلومینیومی پنجره
- تجهیزات تخصصی نورپردازی
- سازه های پارچه ای کششی
