سقف متحرک پارچه‌ای تراس واحد اداری الهیه

جدول مشخصات سقف متحرک پارچه‌ای تراس واحد اداری الهیه

الهیه، محله‌ای اصیل و خوش‌نام در شمال تهران، با بهره‌مندی از ویژگی‌هایی همچون موقعیت جغرافیایی ممتاز، آب‌وهوای مطلوب، تراکم کم، درختان کهنسال و چشم‌اندازهای بدیع، یکی از برترین مناطق پایتخت برای زندگی و فعالیت‌های تجاری محسوب می‌شود. همین ویژگی‌ها سبب شده تا پروژه‌های ساختمانی واقع در این منطقه از حساسیت و اهمیت ویژه‌ای برخوردار باشند.

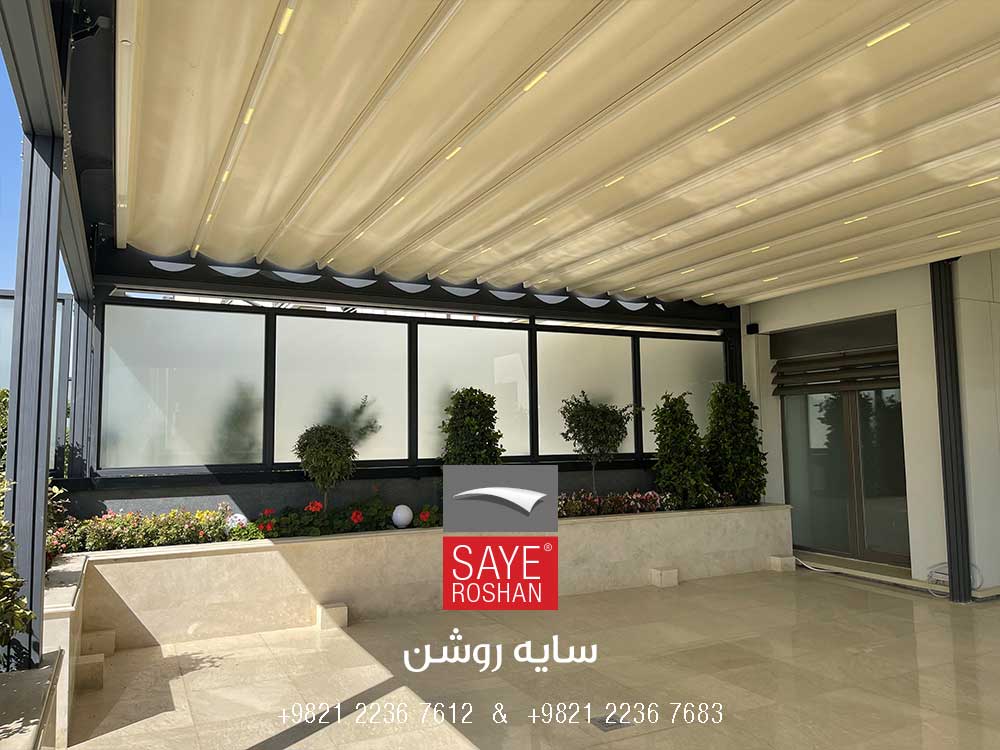

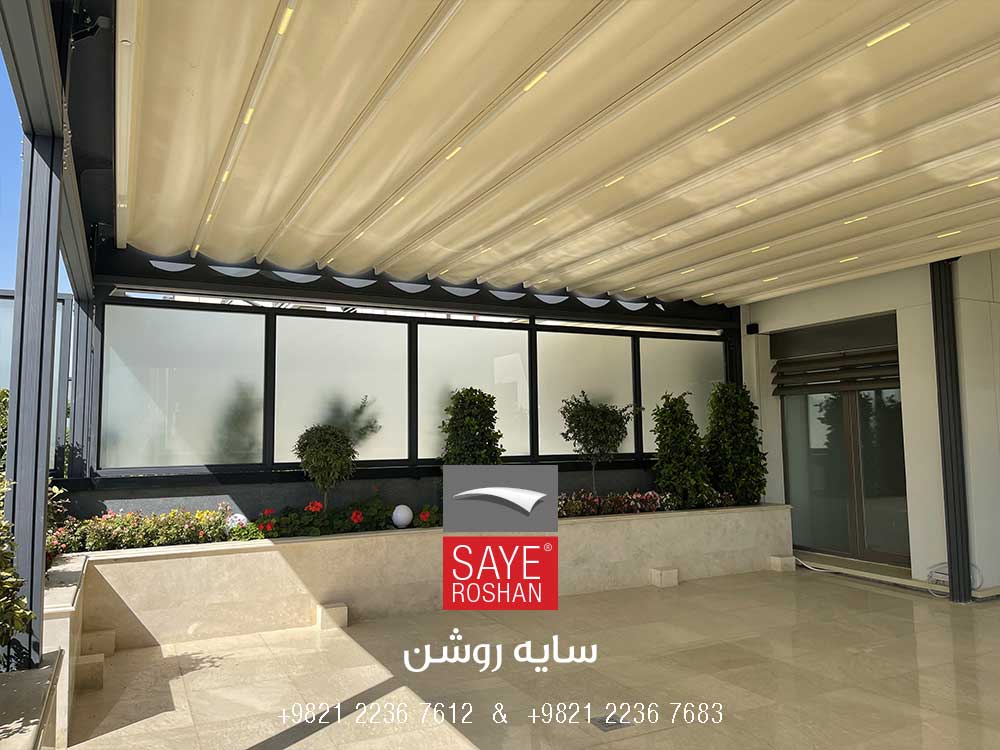

در یکی از واحدهای اداری این منطقه، واقع در نبش جنوب‌ غربی چهارراه الهیه، پروژه‌ای با هدف افزایش کاربری تراس و بهره‌برداری از ویوی منحصر به‌ فرد جنوب شهر تعریف شد. مالک این واحد با هدف ایجاد فضایی قابل استفاده در تمام فصول، تصمیم به اجرای یک سقف متحرک پارچه‌ای برقی گرفت که علاوه بر ایجاد پوشش و محافظت در برابر شرایط جوی، کمترین اختلال را در دید و منظر شهری ایجاد کند.

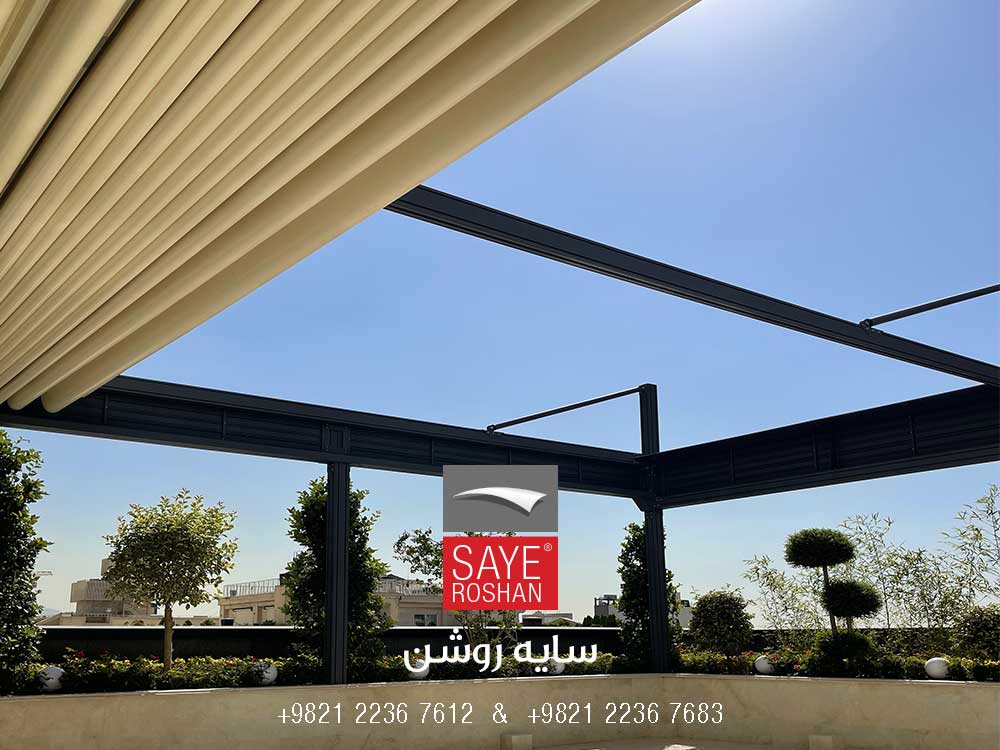

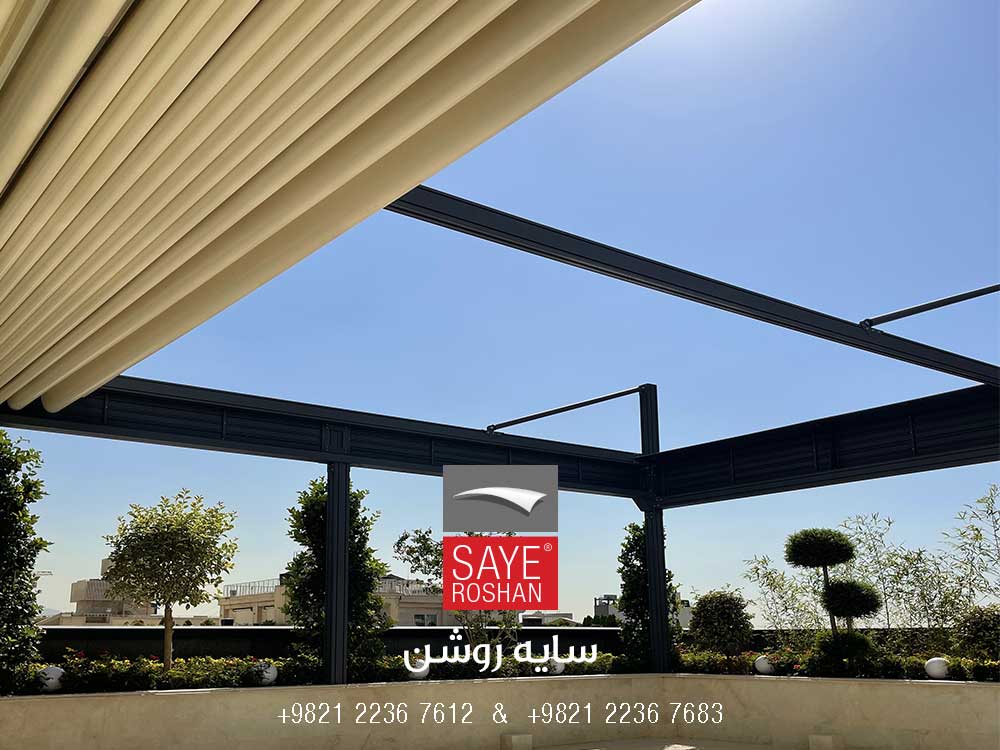

تراس این واحد به دلیل داشتن دید مستقیم و گسترده به جنوب تهران، از پتانسیل بالایی برای تبدیل‌شدن به فضایی ارزشمند برخوردار بود. با این حال، اجرای هر گونه سقف با شیب معمولی، منجر به مسدود شدن بخش قابل توجهی از این چشم‌انداز می‌شد. از این رو، تیم طراحی تصمیم گرفت سقف متحرک را به صورت کاملاً فلت و بدون شیب اجرا کند تا هیچ‌ گونه تداخلی با ویو مقابل ایجاد نگردد.

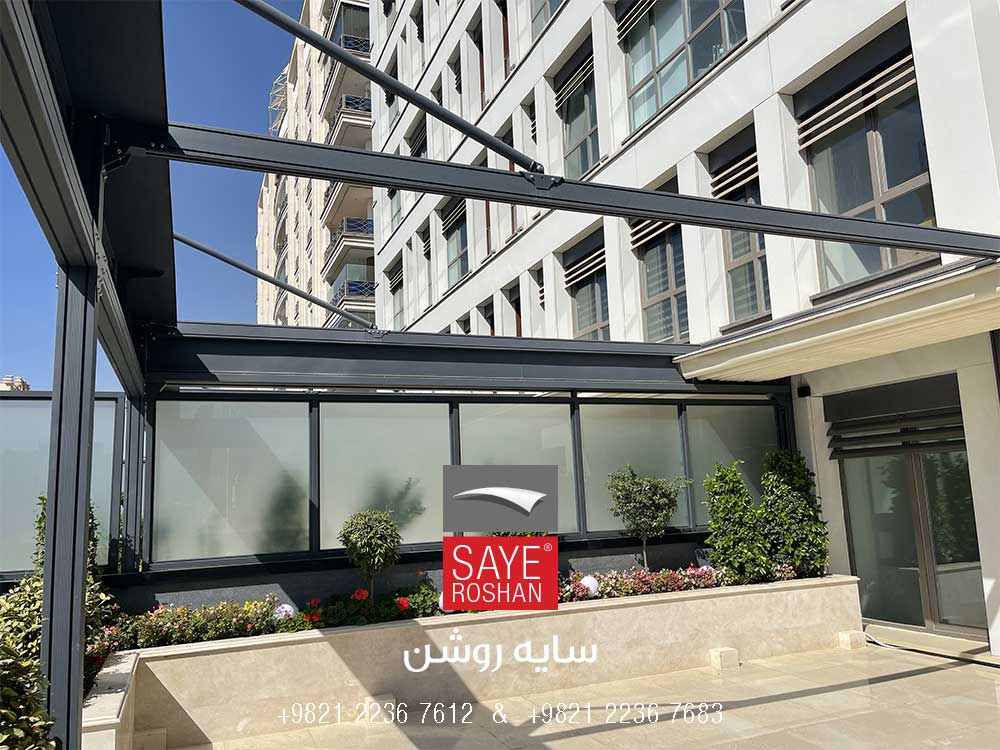

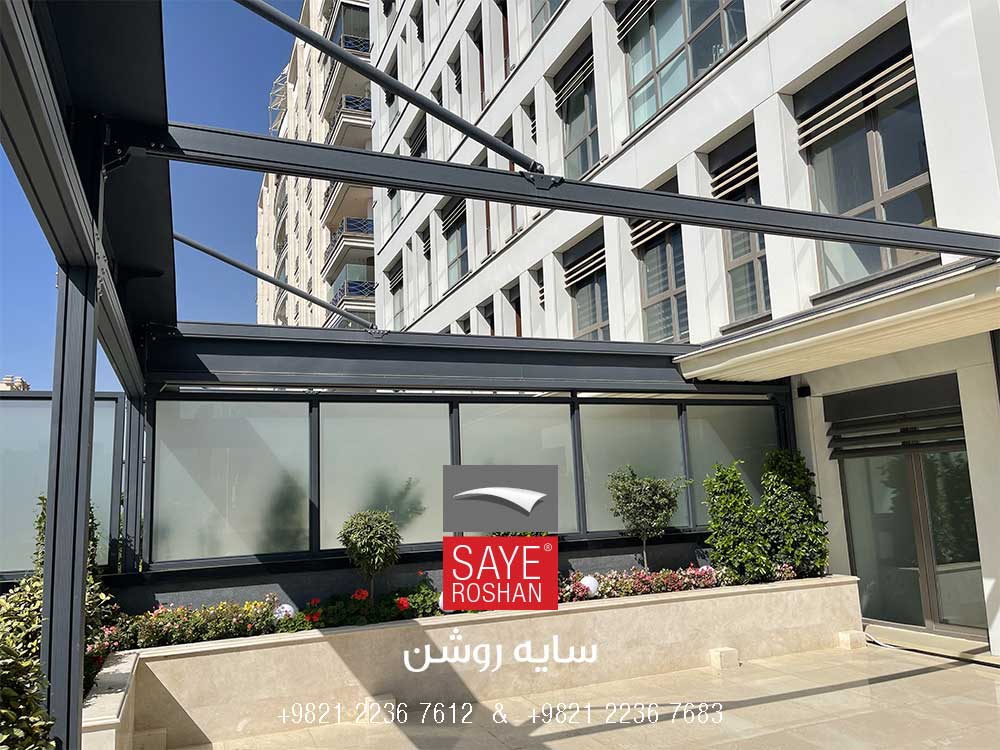

برای پاسخ به چالش‌های فنی، تیم ما تصمیم به استفاده از ساختار سازه ای اختصاصی شانا  گرفت که امکان اجرای سقف متحرک بدون اتصال مستقیم به ساختمان را فراهم می‌آورد. با توجه به اینکه امکان هیچگونه اتصال سازه ای به سازه ساختمان چه در ناحیه کف و چه در ناحیه نما وجود نداشت در این ساختار، از فلاور باکس‌هایی سفارشی بهره گرفته شد. این فلاور باکس‌ها علاوه بر تأمین نقش وزنه تعادل و تثبیت ستون‌ها، به عنوان یک عنصر دکوراتیو، به زیباسازی محیط نیز کمک شایانی کردند. در نهایت، فلاور باکس‌ها با سنگ‌های تراورتن کرم‌ رنگ پوشیده شده و با طراحی هماهنگ با نمای تراس، به پروژه جلوه‌ای منحصر به‌ فرد بخشیدند.

برای جمع آوری و هدایت آب باران در سیستم های فلت شانا، در دو طرف سیستم، زیر ریل ها دو عدد آبراه نصب شده که عملکرد جمع‌آوری و هدایت مؤثر آب باران بدون نشتی را به عهده دارند به رنگ خاکستری تیره می باشد.

برند پارچه : غشاء تاشونده بکار رفته در سقف متحرک پارچه‌ای تراس، محصول شرکت مهلر آلمان می باشد، که وزن هر متر مربع آن 800 گرم بر مترمربع و به رنگ کرم میباشد. طول عمر مفید این غشاء 20 سال و دارای 5 سال گارانتی میباشد.

نوع موتور  : نیروی محرکه سقف متحرک تراس بواسطه وجود یک عدد موتور 120 نیوتن بارازانته ایتالیا تامین میشود که این موتور دارای 5 سال گارانتی می باشد.

سازه آلومینیومی  : آلیاژ آلومینیومهای بکار رفته در ساخت پروفیلها، از نوع 6063 میباشد. وزن هر مترطول پروفیل ریل 4/5 کیلوگرم و وزن تیغه های میانی نگهدارنده پارچه هر متر طول 1/7 کیلوگرم میباشد. پروفیل آبراه نیز تماماً آلومینیوم میباشد.

پوشش پروفیلهای  : پوشش پروفیلهای آلومینیومی ریل و آبراه سفید خاکستری می باشد وهمچنین پوشش پروفیلهای زیر سطح پارچه کرم رنگ و از نوع رنگ پودری الکترواستاتیک می باشد.

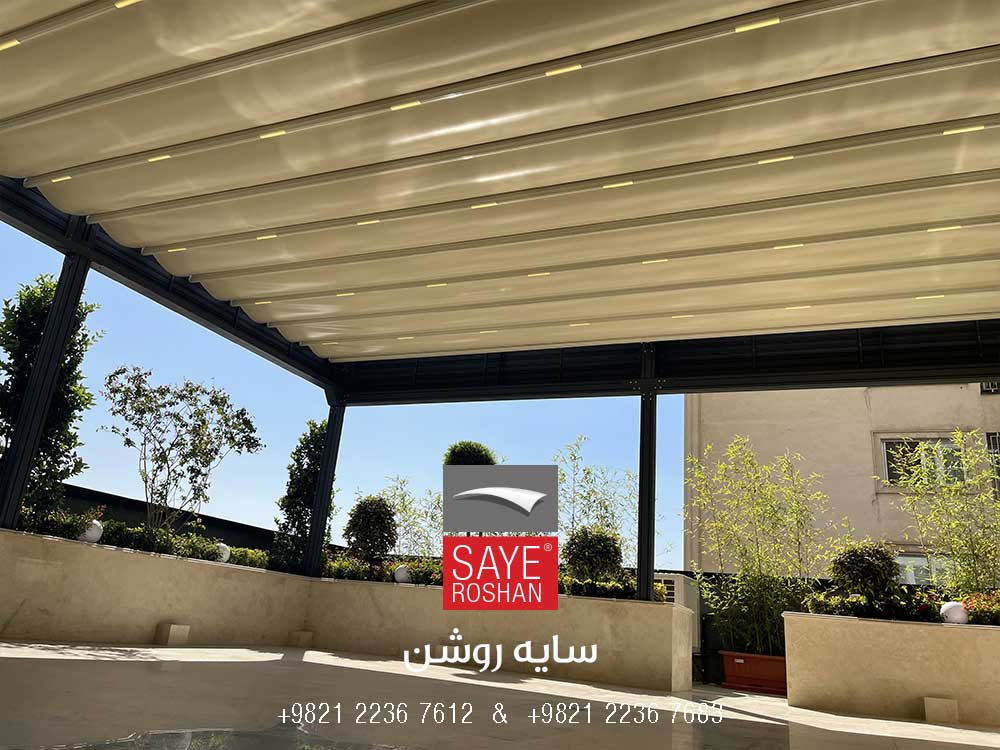

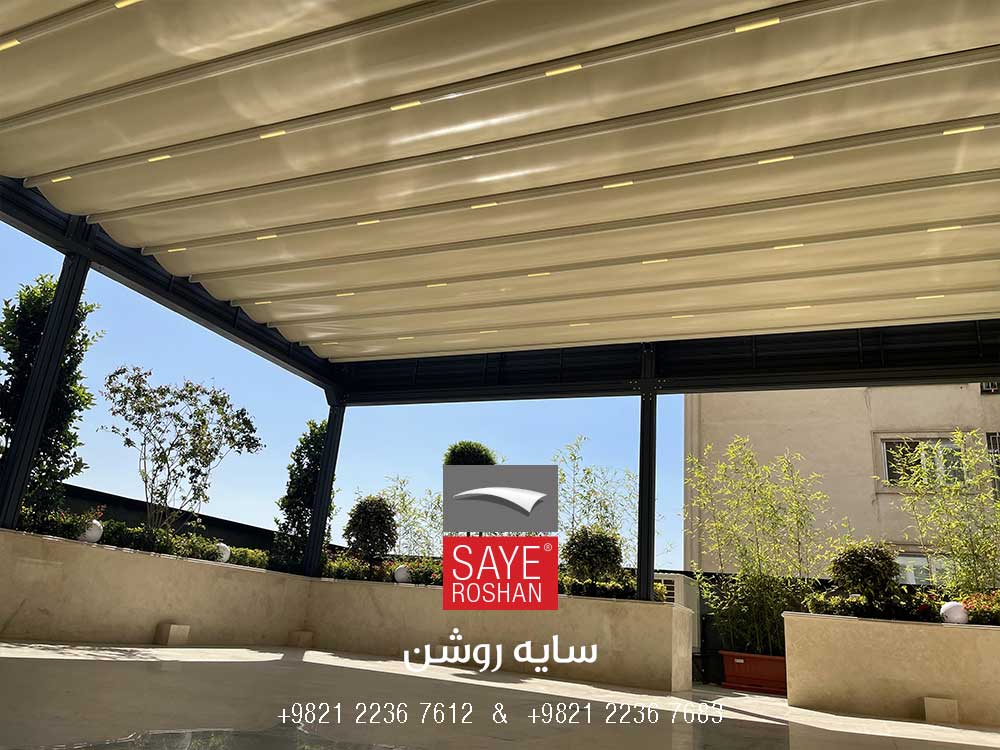

سیستم نورپردازی : نوع حباب نوری مورد استفاده در نورپردازی

سقف متحرک این پروژه از نوع حباب اکریلیک خطی میباشد.
