هدف از نصب سقف متحرک سالن اجتماعات ساختمان ایسوز :
هدف از اجرا سقف متحرک سالن اجتماعات ساختمان ایسوز برای ایجاد فضایی مسقف با متراژ حدود 350 مترمربع با کاربری سالن اجتماعات بوده است.
ایده اولیه استفاده از سقف برقی این پروژه توسط شرکت لایف برد سازه مطرح گردید.
طراحی سقف متحرک سالن اجتماعات ایسوز در اواخر سال 1394 انجام شد. مراحل ساخت و نصب آن در تابستان سال 1395 به پایان رسید .
در این پروژه برای هوابندی سالن در محیط آن از سیستم شیشه اسلایدینگ استفاده شده است.

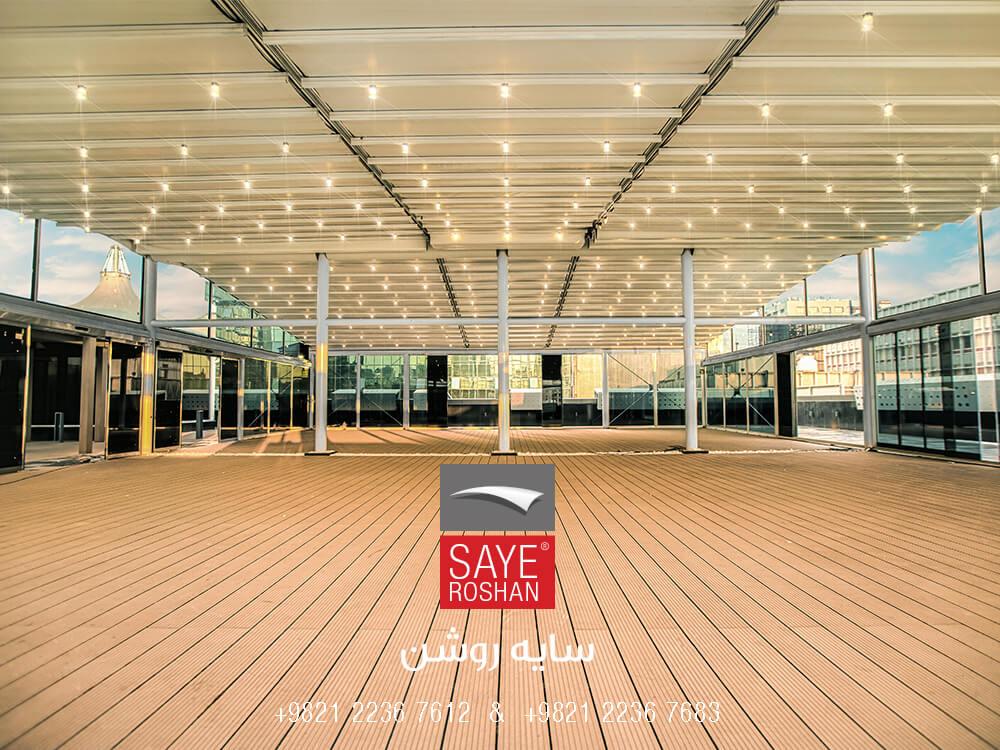

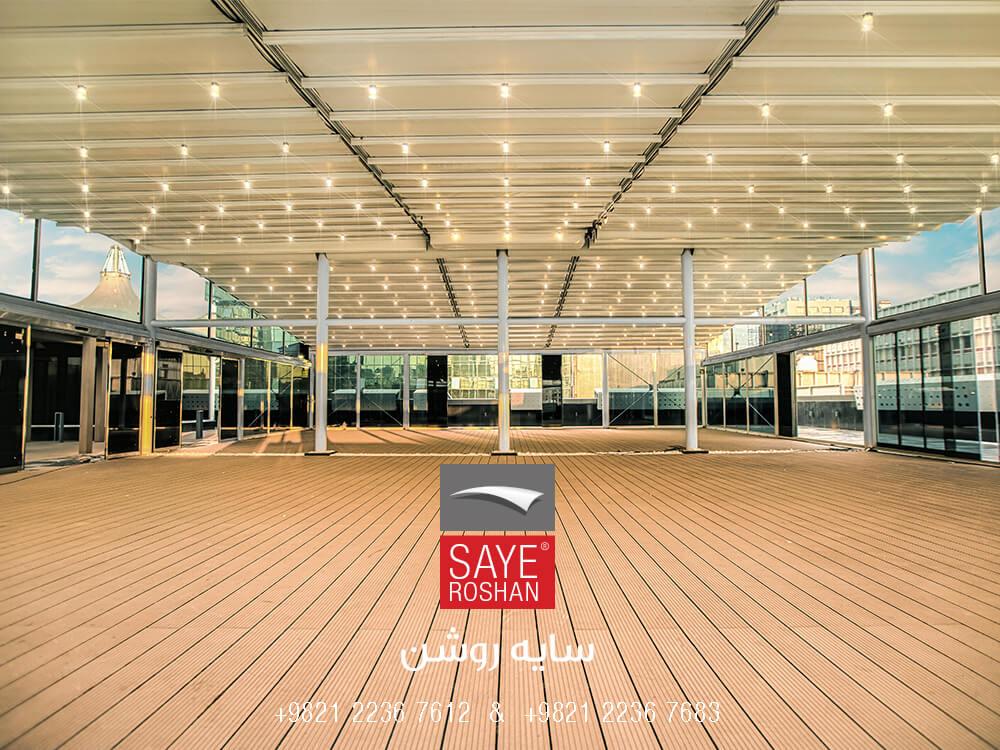

متراژ بالای سقف متحرک و وجود فقط سه ستون در وسط و استفاده از ریلهای بلند از مشخصه های خاص سقفهای متحرک این پروژه میباشند .
معرفی حالت و مشخصات سایبان برقی :
ابعاد پلان تحت پوشش سقف برقی 15 متر (در جهت عرض دهانه ها) و 22 متر میباشد
با توجه به پلان ستون گذاری اصلی سازه ساختمان، به دو قسمت 15 متر در 9 متر و 13 متر تقسیم شد.
با تقسیم بندی سازه نگهدارنده بیس از طرف شرق 9 متر و از سمت غرب 13 متر در پلان مورد نظر قرار داده شد.

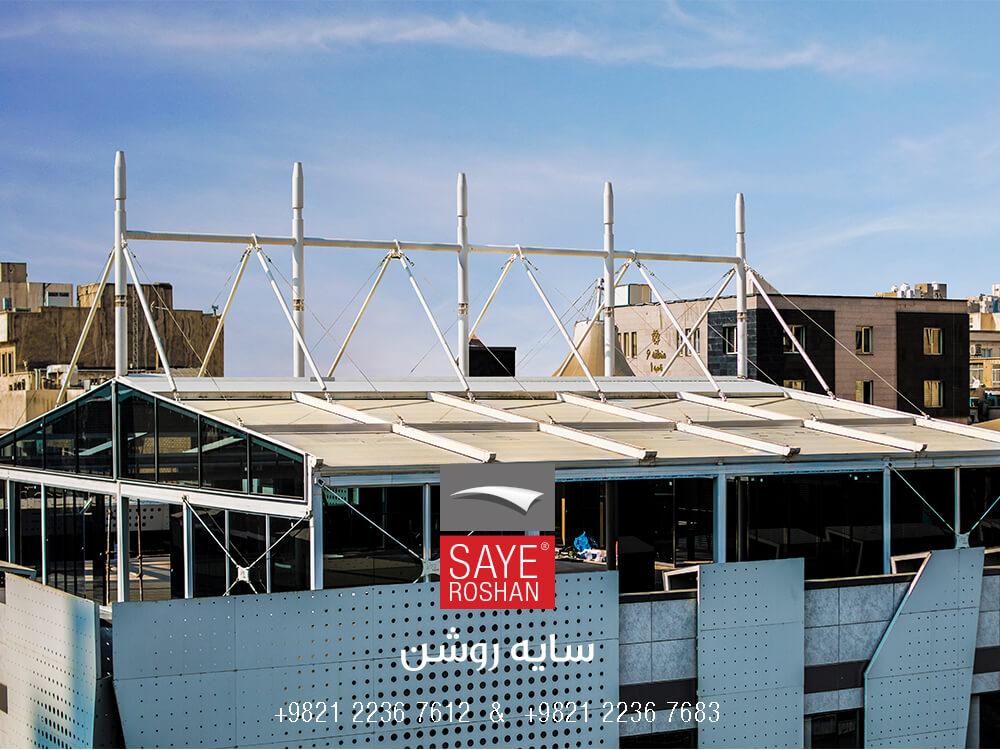

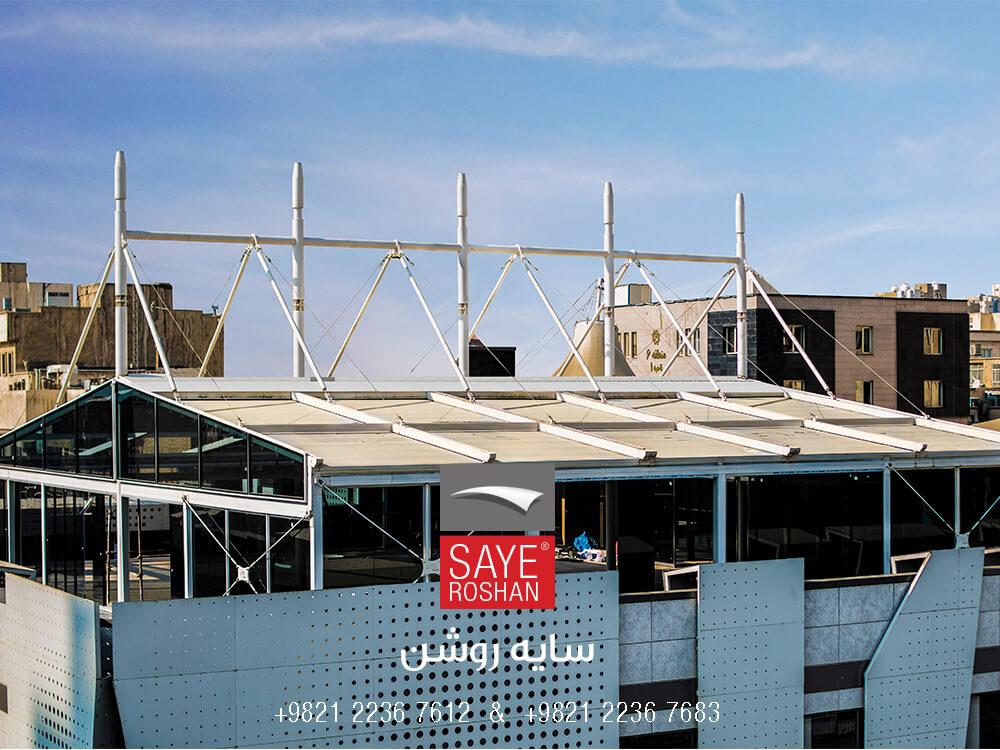

بادستکها و سیستم کابلی در قسمت بالایی ریلها و پارچه ها، همه ریلها در دونقطه از طول باربرشان مهار گردیدند

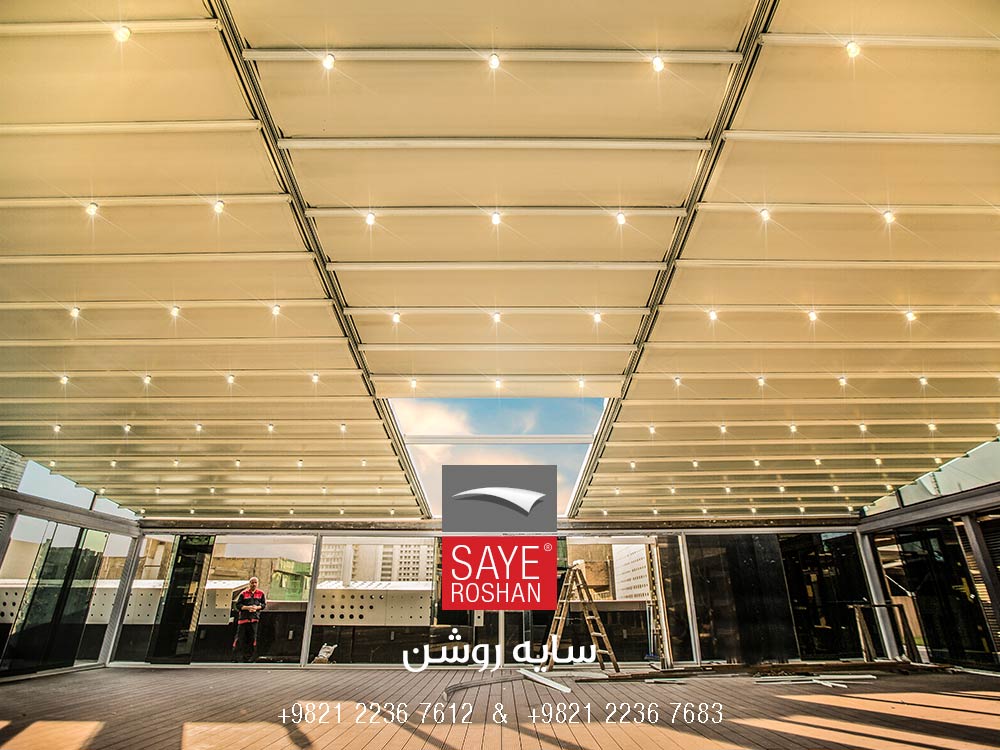

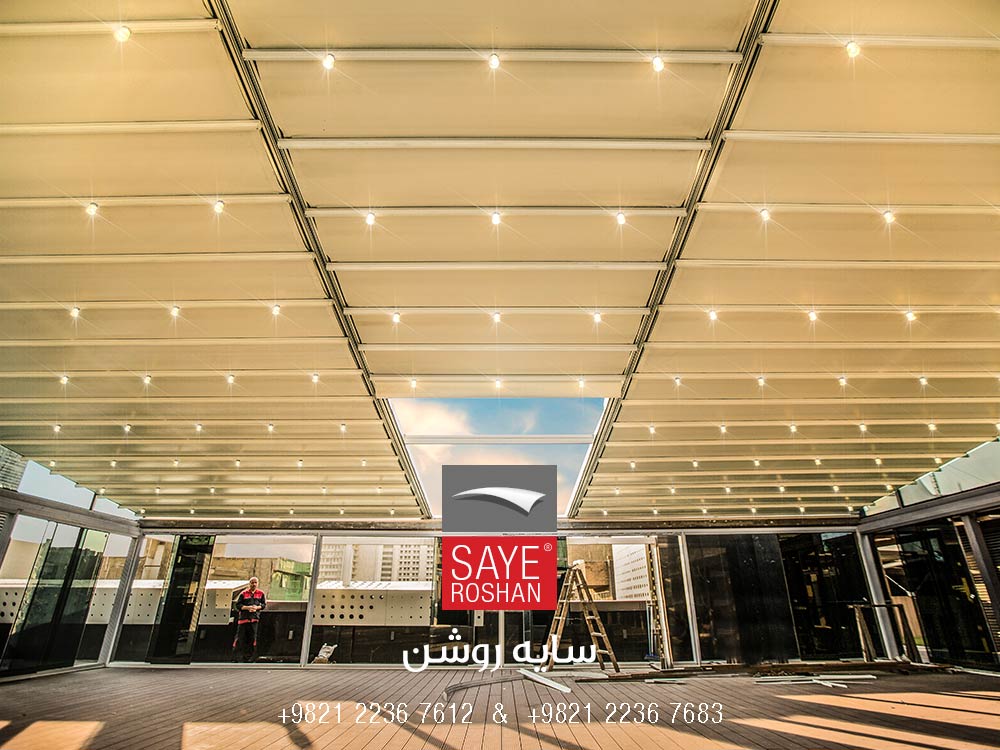

سقف متحرک سالن اجتماعات ساختمان ایسوز به صورت دو شیب در نظر گرفته شد
بطوریکه پارچه این دو سیستم که در قسمت اوج شیب سقف کار گذاشته شده، بصورت دوطرفه جمع و باز میشوند.
کل عرض تحت پوشش 15 متر میباشد.
در هر وجه، سه سایبان برقی مجزا با عرض دهانه های 6 و 3 متر تعبیه شده است.
یک سایبان برقی با عرض دهانه 3 متر در میان دو سایبان برقی با عرض دهانه 6 متر .
طول ریلهای سایبان برقی در قسمت شرقی سالن 9 متر و در قسمت غربی 12.5 متر میباشد .
غشای PVC بکار رفته در این سقفهای اتوماتیک به رنگ سفید و محصول شرکت مهلر آلمان میباشد .
سقفهای متحرک توسط موتور سامفی که در انتهای ریلها کار گذاشته شده باز و بسته میشوند
