هدف از ساخت سازه پارچه ای سالن اجتماعات ساختمان اداری لایف برد پارسه:
پشت بام مجتمع اداری لایف دارو به عنوان فضای صرف غذا برای کارکنان این مجتمع تعریف شده است. برای این کار نیاز بود تا این قسمت مسقف گردد. از آنجایی که این کاربری از ابتدا برای این ساختمان تعریف نشده بود، لازم بود تا برای مسقف کردن این فضا از مصالحی استفاده شود که سبک بوده و بار کمتری را به سازه وارد کنند لذا سازه پارچه ای یکی از بهترین پیشنهادهایی میباشد که ارائه شد و توسط کارفرما محترم به تصویب رسید.

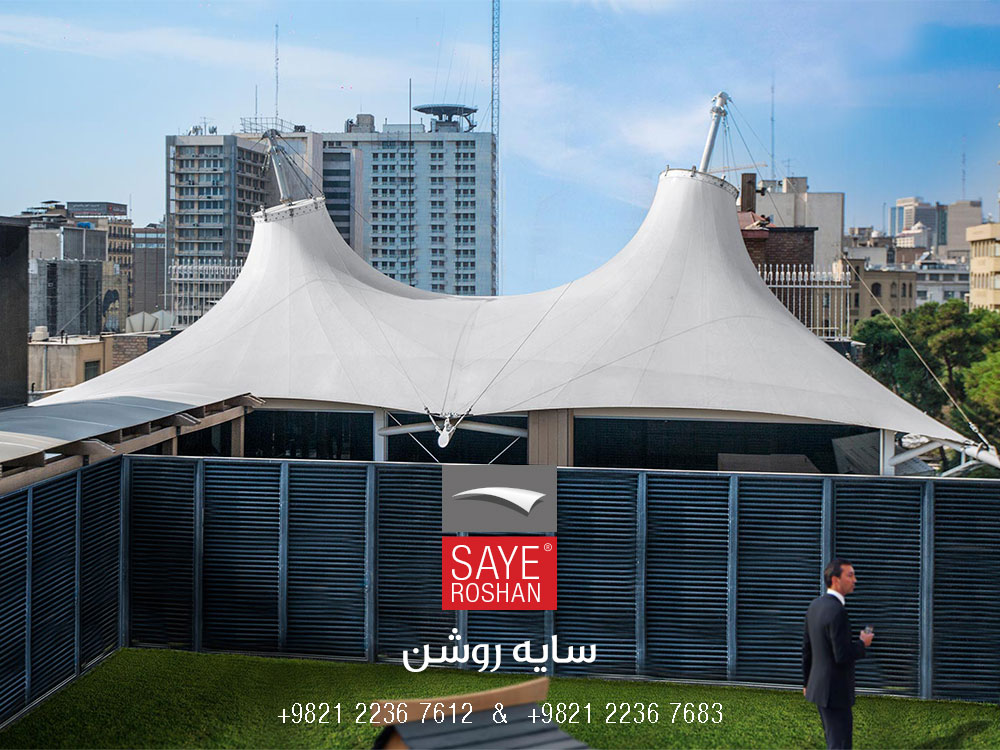

زیبایی سازه چادری یکی دیگر از عواملی بود که در انجام و تصویب این پروژه نقش داشت. ایجاد یک سقف زیبا با فراز و فرودهای دلنشین یک طرح چشم نواز را هم برای فضای داخل ساختمان و هم بیرون از ساختمان فراهم میکند. در نهایت یک سقف چادری به صورت هوابند اجرا گردید که فضای داخل ساختمان را از بیرون ایزوله میکند.
مشخصات سازه های چادری:
پلان این ساختمان به صورت دو مستطیل با ابعاد متفاوت و در کنار یکدیگر میباشد بنابراین سازه پارچه ای سالن اجتماعات بایستی خود را با این پلان نامتقارن تطبیق دهد. قابلیت استفاده در پلانهای نامنظم از خصوصیات بارز سازه های چادری است. یک سازه چادری هنگامی که با طراحی هوشمندانه همراه باشد میتواند به خوبی در فضاهای مختلف مورد استفاده قرار گیرد.
برای این پروژه ترکیبی از المانهای مختلف سازه پارچه ای مورد استفاده قرار گرفته است. المانهای قوس، قله و دره و المان زین اسبی مواردی است که در این پروژه به کار رفته است.
در بالاترین نقاط از چهار عدد المان قوس استفاده شده است. این قطعات که دارای پلانی شبیه بیضی هستند از پارچه های نقره ای رنگ ساخته شده اند و همانند یک نگین توسط پارچه های سفید رنگ احاطه شده اند. در اطرف پارچه های نقره ای از المانهای زین اسبی استفاده شده است که به وسیله پارچه های PVC سفید رنگ تولید شده اند. این پارچه ها تا مرزهای محیط ادامه پیدا میکنند و در نهایت با ترکیب با شیشه های محیطی یک فضای هوابند را به وجود می آورند.
سیستم سازه های فولادی:
سازه چادری سالن اجتماعات بایستی به همراه دیواره های شیشه ای محیط، ایجاد کننده یک فضای هوابند باشد. برای این منظور یک فریم فولادی در تمام پیرامون سازه چادری در نظر گرفته شده است که هم تکیه گاهی برای سازه پارچه ای باشد و هم یک چهارچوب کلی برای دیواره های شیشه ای ایجاد شود. این فریم فولادی به وسیله ستونهایی به سازه اصلی ساختمان منتهی شده است.
شیوه اعمال نیرو به سازه پارچه ای در این پروژه به روش کاورینگ میباشد. در این حالت پارچه ها به تمام محیط اطراف خود کشیده شده و توسط تسمه های فلزی و پیچ در محل خود ثابت میشوند.
در این شیوه، سازه های محیطی نقش تعیین کننده ای در فرم و ظاهر سازه چادری دارند، به گونه ای که عملا فرم پارچه به وسیله این سازه ها تعیین میگردد.
بر روی پیرامون کار از لوله ای نورد شده و قوس داده شده استفاده شده است و در میانه کار سازه هایی به اشکال قله و دره مورد استفاده قرار گرفته است که باعث فرم دهی به پارچه میشوند.
