جدول مشخصات سقف متحرک برقی حیاط مسکونی حسینیه
| ساختار سازه ای | روف لول |
| سال اجرا | 1396 |
| ابعاد سقف متحرک | طول ریل 8.2 متر و عرض دهانه 6 متر |
| تعداد سیستم | 3 عدد |
| مساحت | 150 مترمربع |
| برند موتور | 3 عدد موتور 120 نیوتن موسل (محصول شرکت ترکیه) |
| برند پارچه | غشاء pvc شرکت مهلر آلمان |
| نوع حباب نورپردازی | حباب اکریلیک خطی |
| کارفرما | جناب آقای محمد دبستانی |
| مشاور | شرکت سایه روشن |
| موقعیت | تهران – خیابان سعادت آباد |
موقعیت پروژه : پروژه سقف متحرک برقی حیاط مسکونی در منطقه سعادت آباد تهران واقع شده است. حیاطی مسکونی با ابعاد 8.2 در 18 متر میباشد. این محله در شمال غرب تهران و در کوهپایه‌های جنوبی رشته کوه البرز واقع شده است. بار برف و باد وارده به سیستم سقف متحرک پارچه ای در این منطقه به جهت کوهپایه‌ای بودن منطقه بیشتر از سایر مناطق تهران میباشد.
شما میتوانید با مراجعه به صفحه سقف متحرک حیاط انواع پروژه های اجرایی با کاربری پوشش حیاط را مشاهده بفرمائید
نیاز پروژه : امروزه با توجه به شیوع بیماری کرونا، بسیاری از مراسمهای مذهبی و آیینی در فضای باز و با فاصله گذاری مناسب برگزار میشود. به همین جهت با توجه به نیاز کارفرما مبنی بر استفاده از حیاط منزل مسکونیشان برای برگزاری مراسمهای مذهبی در فضای باز و در فصول مختلف سال، اقدام به طراحی و اجرای سقف متحرک برقی، همراه با جداره های شیشه ای ثابت کرده و یک فضای کاملاً هوابند و عایق را ایجاد کرده است.

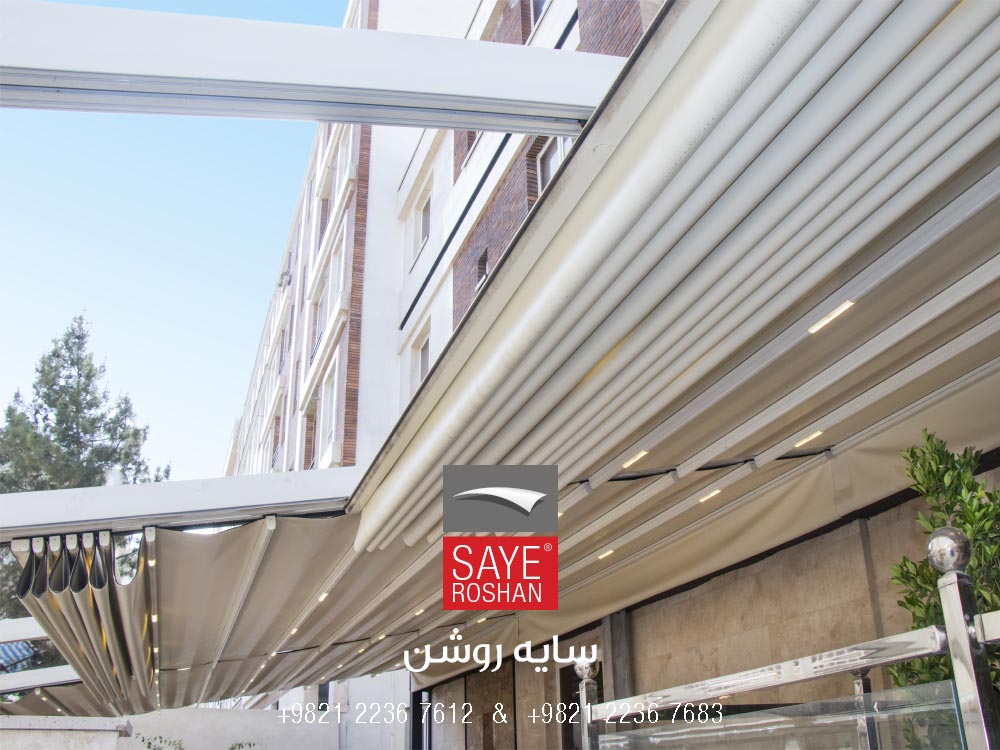

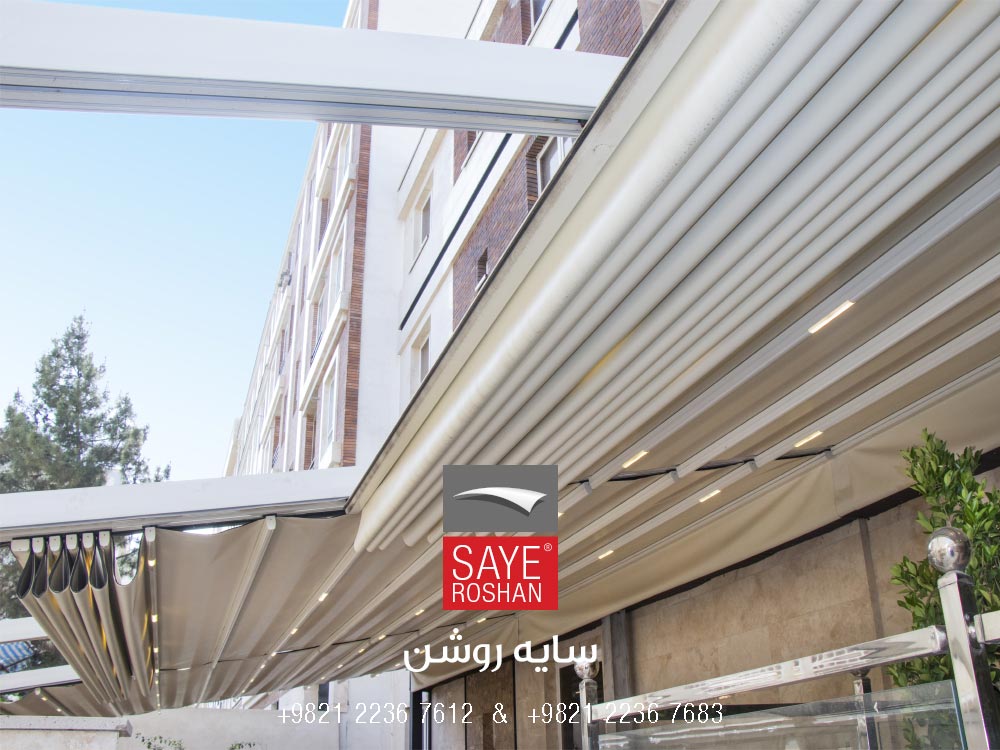

ساختار سازه ای سقف متحرک برقی حیاط : با توجه به موجود بودن دیوار در چهار جهت سقف، نیازی به کارگزاری تکیه گاه نبود. با استفاده از تیر موجود در نما، سقف را از سمت موتور به تیر متصل کردیم و سر دیگر ریلها به همراه آبراه بر روی لبه دیوار قرار گرفت.
نوع پوشانه سقف : نوع پارچه بکارگیری شده برای این پروژه ، محصول شرکت مهلر آلمان، که وزن هر متر مربع آن 800 گرم بر مترمربع و به رنگ کرم میباشد. طول عمر مفید این غشاء 20 سال و دارای 5 سال گارانتی می باشد.
❓ پارچه PVC محصول فراری فرانسه چه ویژگی‌هایی دارد و چرا برای سقف‌های متحرک مناسب است؟
پارچه PVC فراری فرانسه دارای مقاومت بسیار بالا در برابر اشعه UV، آب‌بندی کامل، انعطاف‌پذیری و طول عمر طولانی است. این پارچه همچنین ضدشکستگی و ضد لکه بوده و به راحتی تمیز میشود، که آن را به گزینه‌ای عالی برای سقف‌های متحرک در فضاهای باز تبدیل می‌کند.
نوع موتور : نیروی محرکه سقف متحرک حسینیه بواسطه وجود سه عدد موتور120 نیوتن موسل (محصول شرکت ترکیه) تامین می شود.
سازه فلزی سقف متحرک برقی حیاط : آلیاژ آلومینیومهای بکار رفته در ساخت پروفیلها، از نوع 6063 میباشد. وزن هر مترطول پروفیل ریل 7 کیلوگرم و وزن تیغه های میانی نگهدارنده پارچه هر متر طول 1/7 کیلوگرم میباشد. پروفیل آبراه نیز تماماً آلومینیوم میباشد.

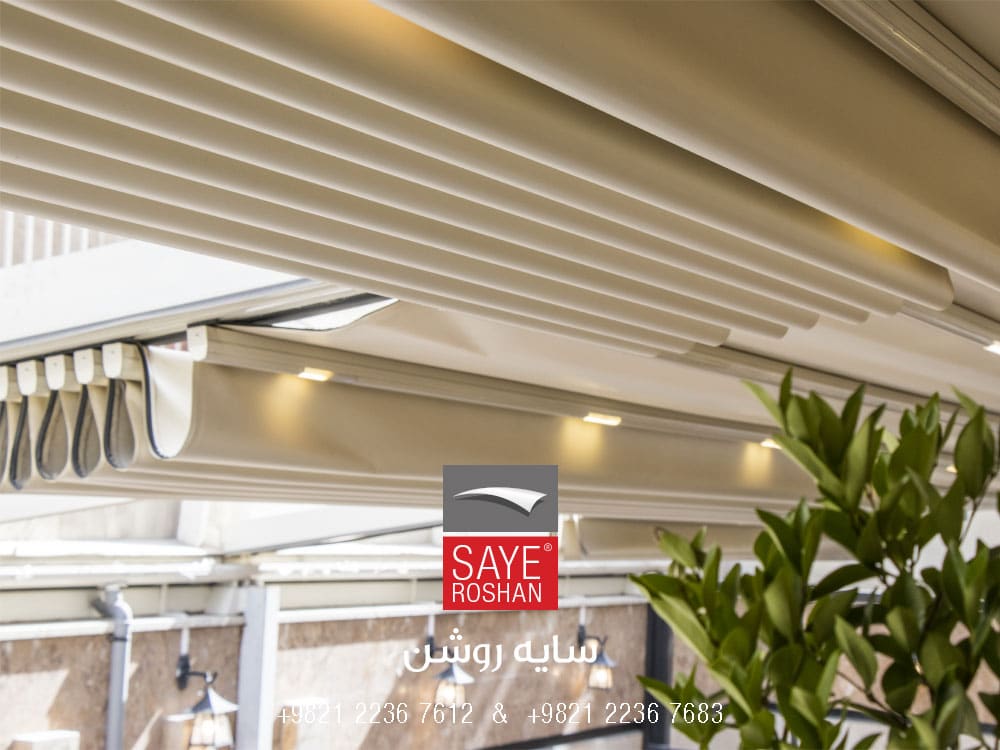

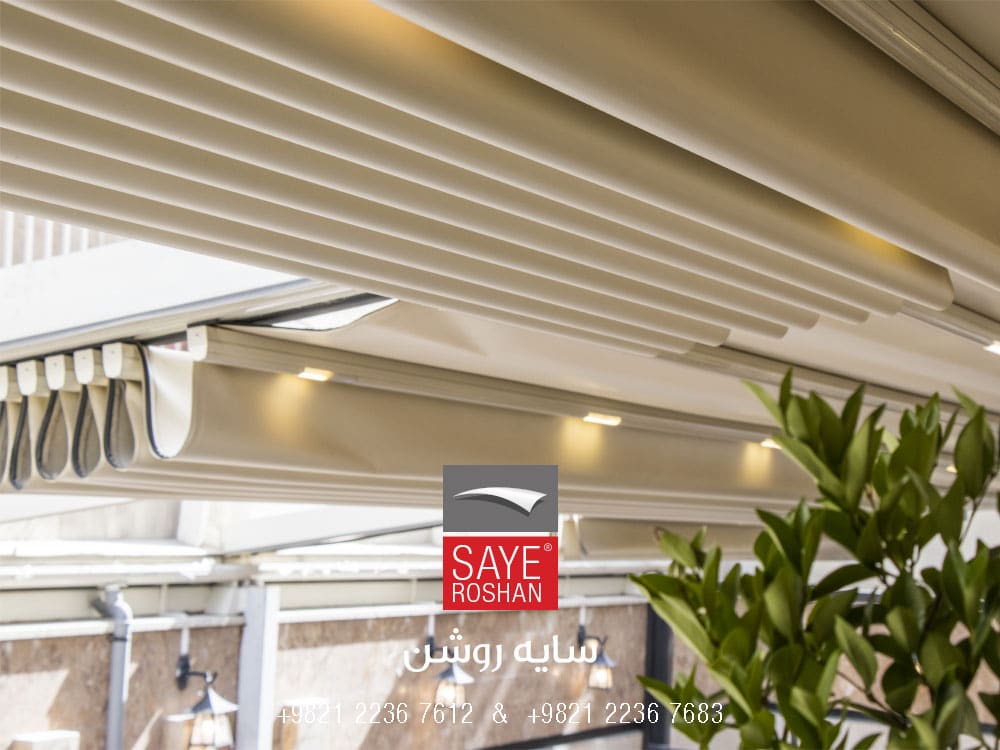

پوشش پروفیلها : پروفیلهای آلومینیومی ریل ، آبراه و همچنین پروفیلهای نگهدارنده و کشنده غشاء، با پوشش پودری الکترواستاتیک به رنگ کرم پوشیده شده‌اند.

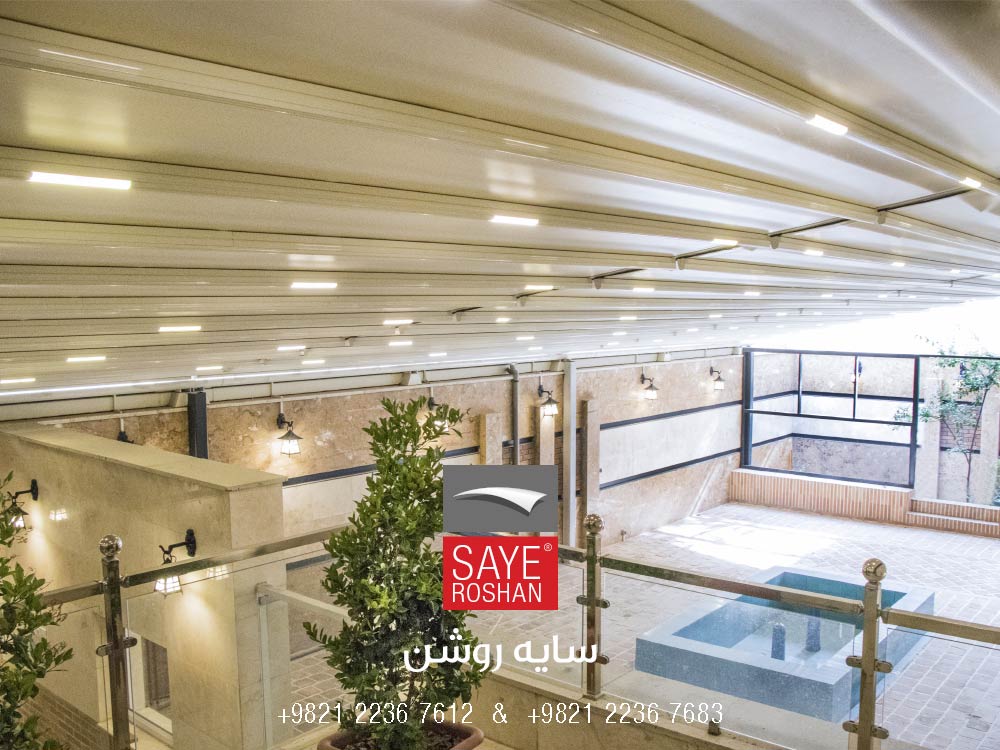

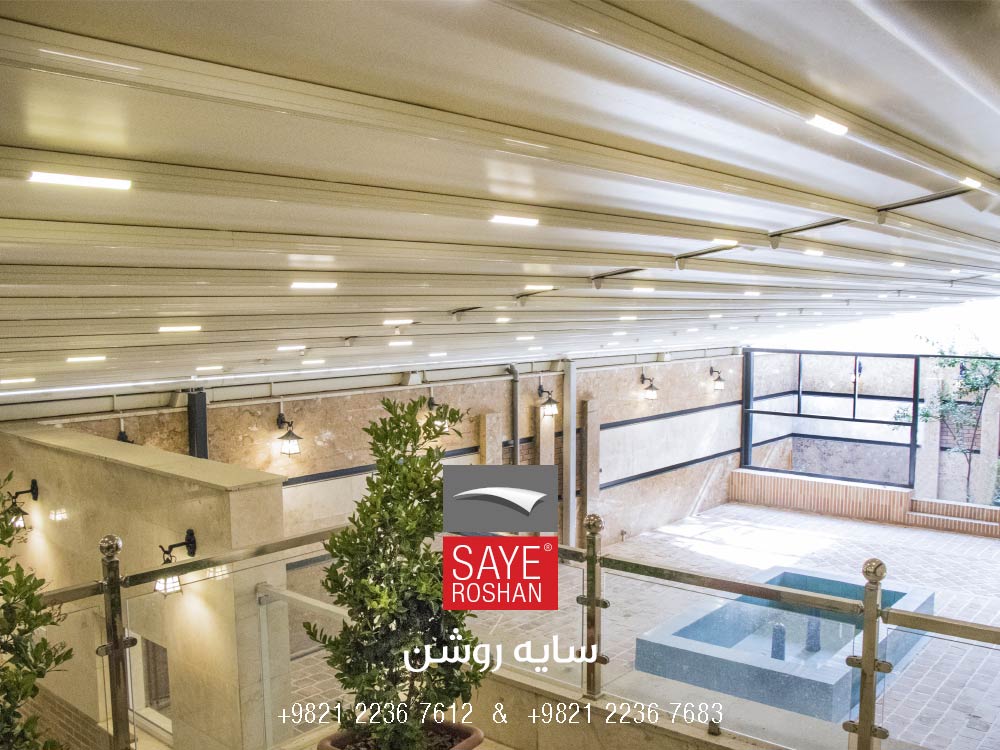

نورپردازی سقف متحرک: سیستم نورپردازی مورد استفاده در این پروژه از نوع خطی میباشد.
به منظور عدم برش و پیشگیری از آسیبهای سازه ایی برای جایگذاری نورها، بر روی سطح پروفیل زائده ای خاصی طراحی و مهندسی گردیده است.
