سقف جمع شونده ویلای مسکونی دوحه

 جدول مشخصات سقف جمع شونده ویلای مسکونی

موقعیت پروژه:

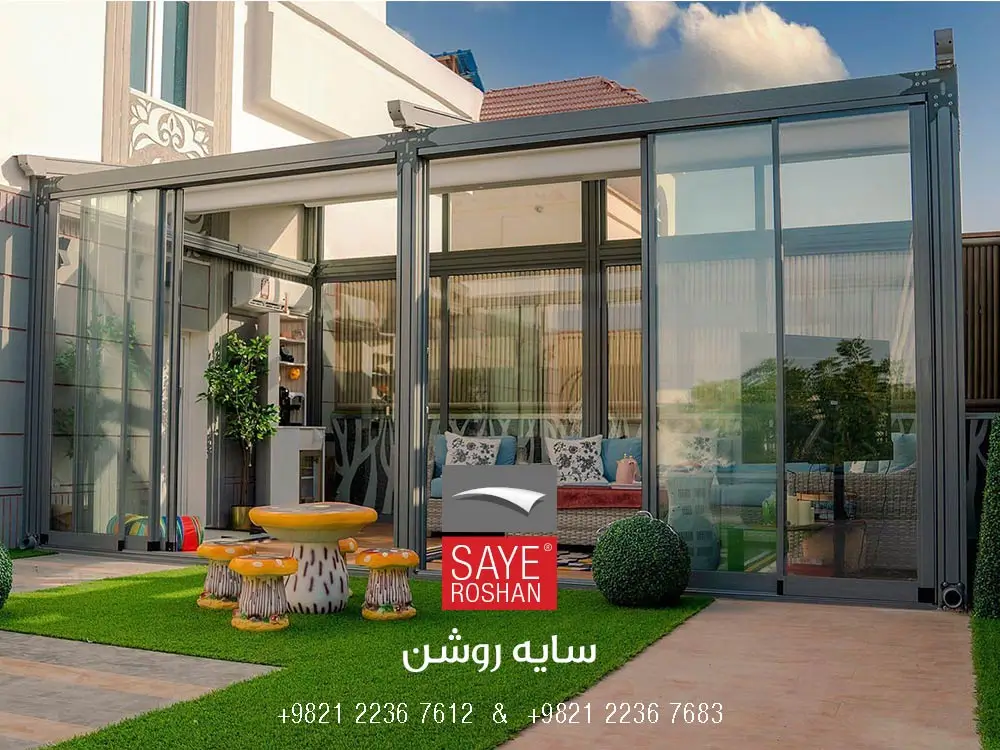

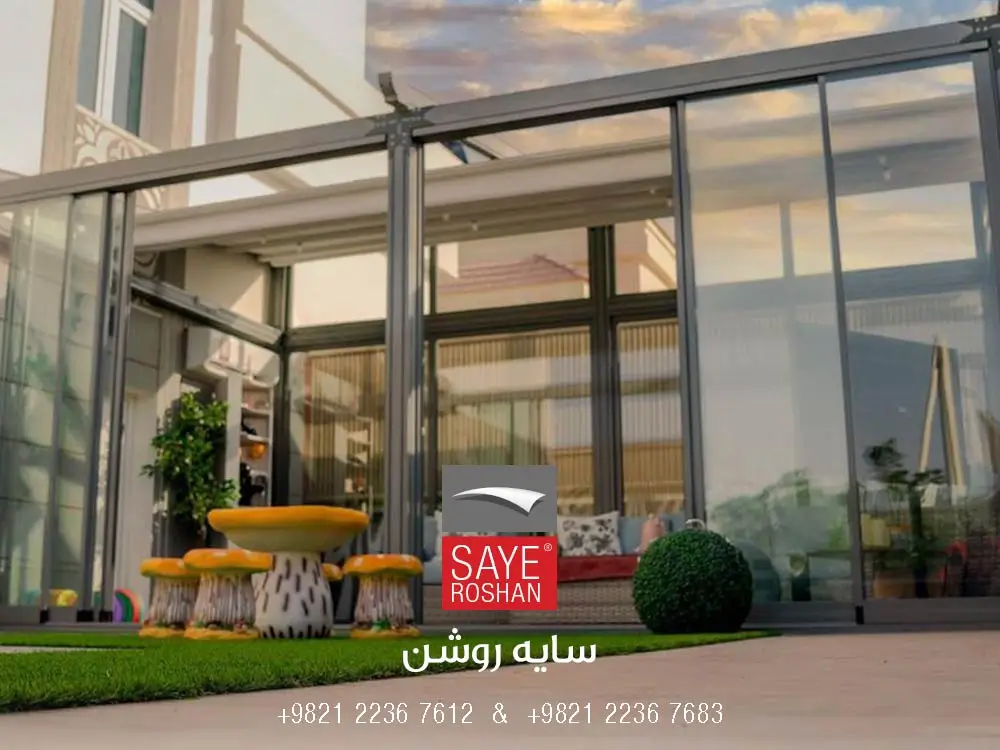

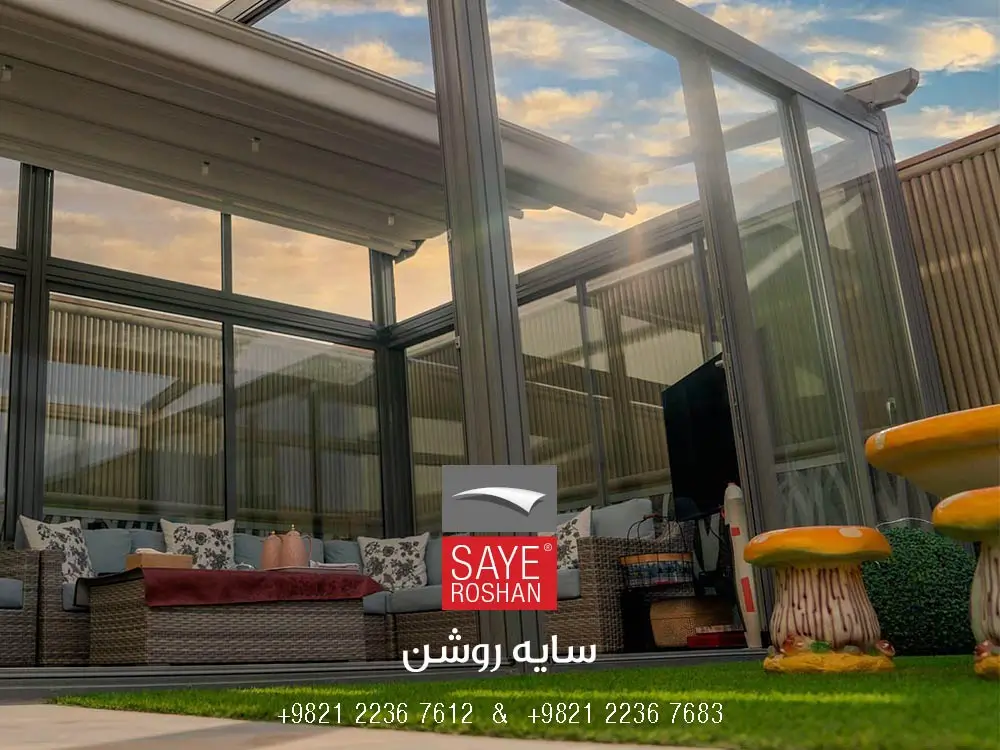

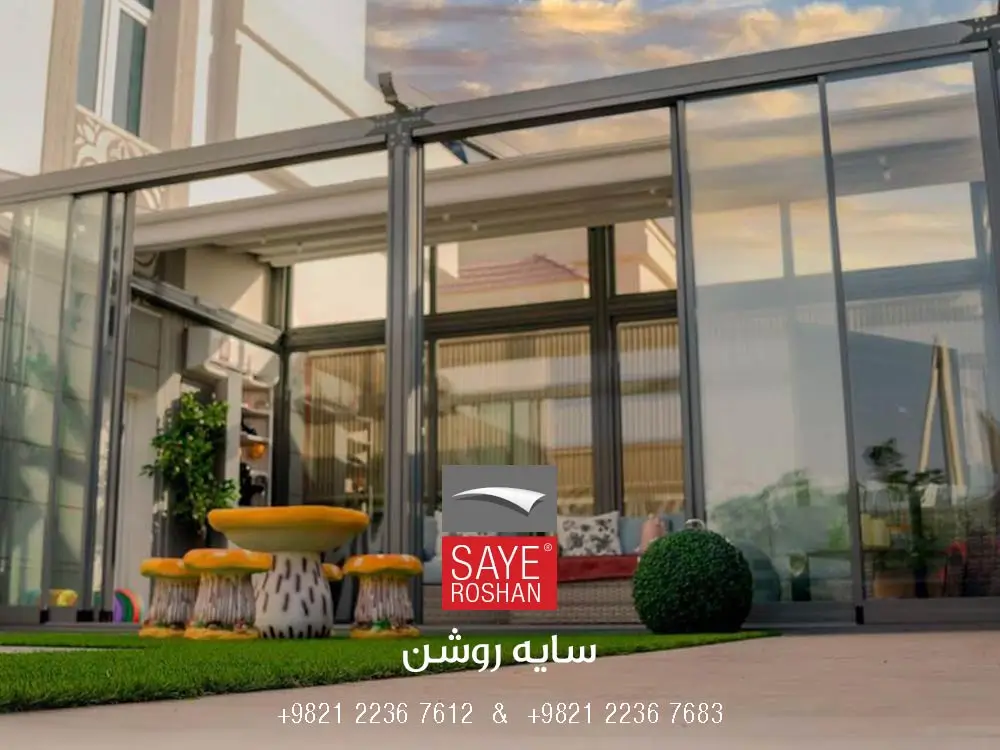

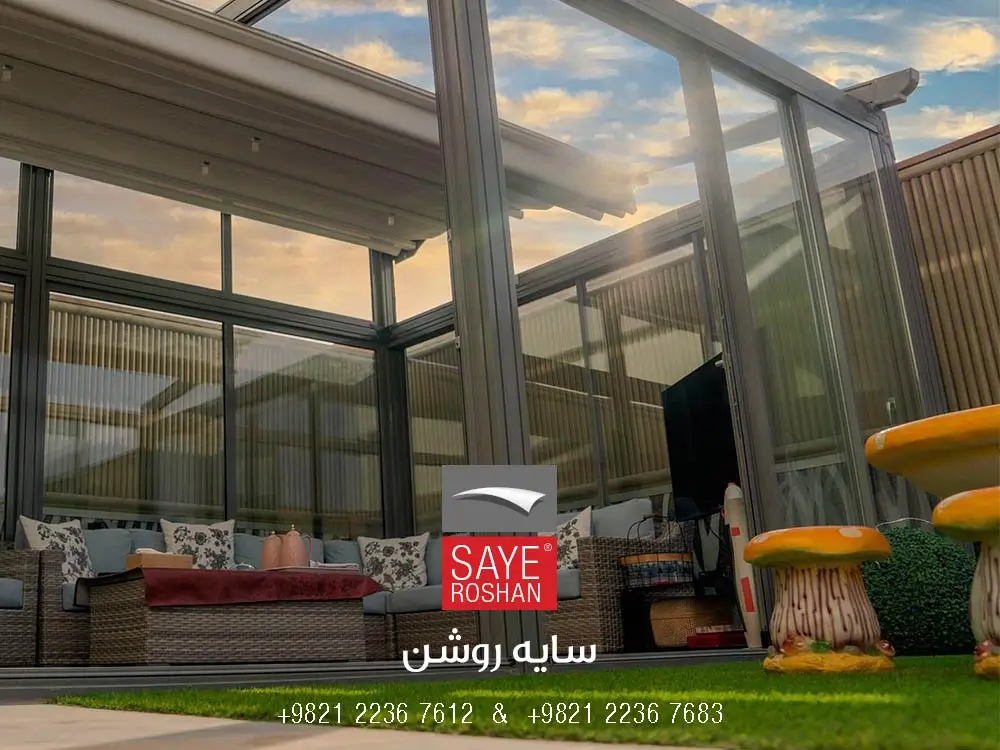

اجرای اتاقک موتورایز شامل سقف متحرک و شیشه اسلایدینگ و شیشه فیکس در شهر دوحه -قطر

ساختار سازه ای اتاقک  ویلا مهندس انس: ساختار سازه ای پاولیون یکی از بهترین گزینه ها برای ایجاد فضایی محصور در فضاهای باز ویلا ، کنار استخر ، لب دریا، فضای جلوی رستوران و کافی شاپ میباشد. شرایط آب وهوایی خاص شهر دوحه ایجاب میکند ؛ فضایی ایجاد شود که از نظر دمایی قابل کنترل باشد ؛در اینصورت نیاز به هوابندی دارد.

در مدل پاویلیون پس از نصب بیس پلیت و ستونکهای فولادی یک متری روی آن؛ ستونهای آلومینیم در محل خود قرار میگیرند و فریم کلی پرگولا کامل میشود. سپس سقف جمع شونده روی سیستم قرار میگیرد. در نهایت شیشه‌ها نصب شده و برای اتمام کار؛ سیستم برق رسانی به سقف متحرک و نورپردازی آن چک میشود.

نوع پوشانه سقف متحرک: غشاء بکارگیری شده برای سقف متحرک، محصول شرکت فراری، که وزن هر متر مربع آن 700 گرم بر مترمربع و به رنگ سفید میباشد. طول عمر مفید این پارچه20 سال و دارای 5 سال گارانتی میباشد.

سازه فلزی اتاقک : آلیاژ آلومینیومهای بکار رفته در ساخت پروفیلها، از نوع 6063 میباشد که از مرغوبترین آلیاژها در صنعت میباشد . وزن هر مترطول پروفیل ریل سنگین  7/6 کیلوگرم و وزن هر مترطول پروفیل ریل سبک 7/4 کیلوگرم میباشد که در پروژه  آقای مهندس انس از ریل سبک استفاده شده است. وزن پروفیلهای میانی نگهدارنده پارچه هر متر طول 5/1 کیلوگرم میباشد. پروفیل آبراه هم ازجنس آلومینیوم میباشد.

پوشش پروفیلهای سازه پاویلیون : پوشش پروفیلهای آلومینیومی ریل و آبراه به رنگ خاکستری روشن  با کد رنگی 7037و پروفیلهای زیر سطح پارچه ؛مطابق با رنگ پارچه سقف جمع شونده  به رنگ سفید با کدرنگی 9016 ؛از نوع پودری الکترواستاتیک میباشد.

جداره‌های شیشه ای در این پروژه برای جداره های اتاقک از 3 عدد شیشه متحرک منوآل و 2 عدد شیشه فیکس استفاده شده که در اینصورت ؛کاملا هوابند میشود.

3 عدد شیشه متحرک منوآل بصورت دو جداره اجرا شده اند که ازشیشه ساده با ضخامت 4 میل و 14 میل لایه میانی ،بهره گفته شده است. شیشه فیکسهای قسمت عقب سیستم هم بصورت دو جداره و از شیشه با ضخامت4 میل ساده و 12 میل لایه میانی ساخته شده‌اند.

سیستم نورپردازی : نوع حباب نوری مورد استفاده در نورپردازی متحرک 20 عدد از نوع استوانه‌ای میباشد. تعداد حباب نوری استفاده شده در سقف متحرک با توجه به 70 درصد مساحت کل سقف مشخص میشود.

سیستم هدایت آب باران : شیب سقف ثابت برای هدایت صحیح آب باران 15 درصد لحاظ میشود جمع آوری نزولات جوی که روی سقف ریخته میشود پس از انتقال به آبراه توسط لوله‌هایی که در دراخل ستونها قرار میگیرد به قسمت انتهایی ستون (نزدیک به کف) هدایت شده و توسط خروجی آب مخصوص؛ از آن خارج میشود.
