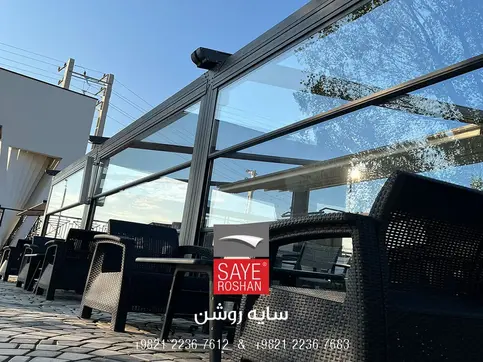

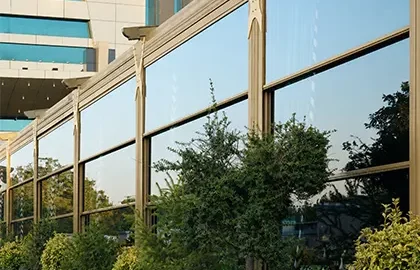

امروزه در علم مهندسی ساختمان همواره مهندسین سازه و معماران، در پی یافتن تکنولوژی هستند که بتوان دهانه ها و بازشو بزرگتری در بدنه ساختمان ایجاد کنند. سیستم پنجره گیوتینی، ابر پانلهای بزرگ شیشهای هستند که بصورت افقی کارگذاری میشوند. پنجره گیوتینی به جهت نحوه باز و بسته شدن آن به این اسم نامگذاری شده اند، در این مکانیزم یک پنجره اغلب از 3، 4 یا 5 تایل شیشهای که به صورت افقی سرتاسر پنجره را پوشش دادهاند تشکیل میشود.
این تایلهای افقی به صورت عمودی همانند گیوتین حرکت کرده و باعث باز یا بسته شدن پنجره میشوند. یکی از تایلها ثابت بوده و 2 ، 3 و یا 4 تایل دیگر میتوانند حرکت کنند
| اجزاء پنجره گیوتینی | موتور،سازه آلومینیومی، شیشه و یراق آلات |
| حداکثر بازشوندگی | 50 الی 75 درصد |
| برند موتور | بکر آلمان- سامفی فرانسه – اختصاصی سایه روشن |
| تعداد پنل | 3 ، 4 و 5 پنل |
| آلومینیومی مصرفی | درجه یک 6063 ایرالکو |
| تنوع شیشه | شیشه تک و دوجداره |
| گارانتی | 5 سال ضمانت اجزاء |

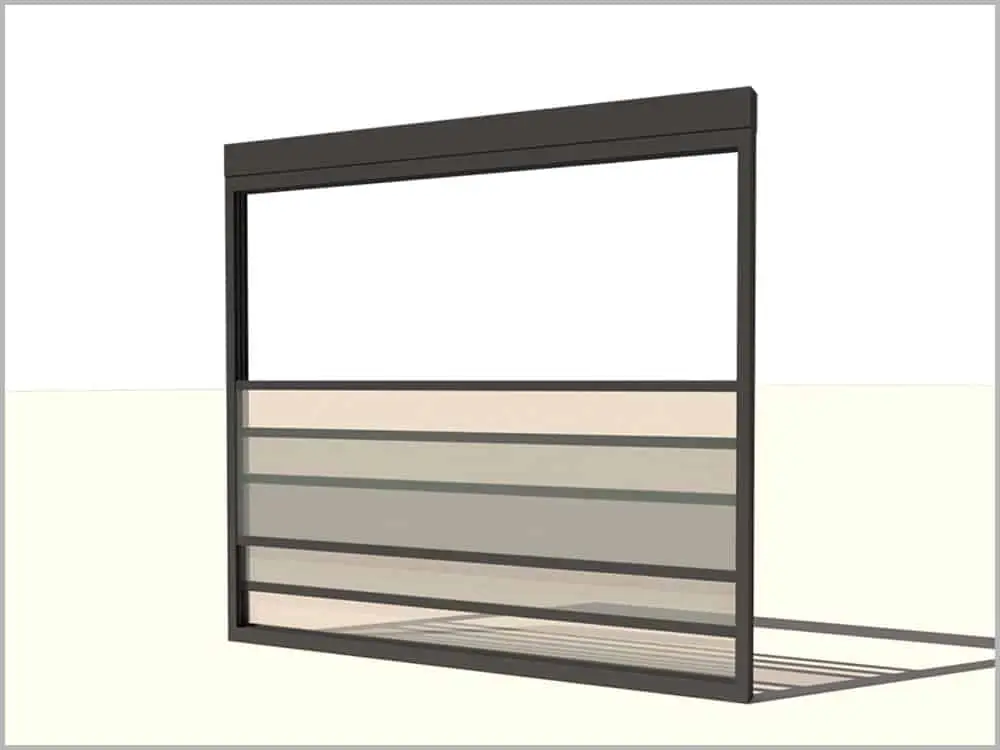

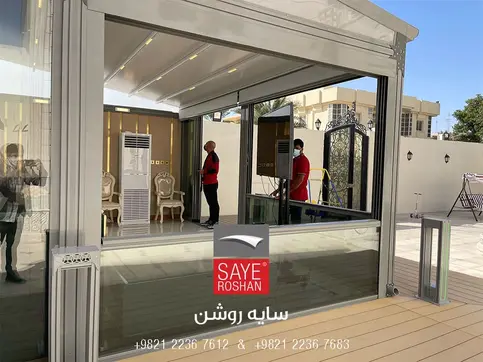

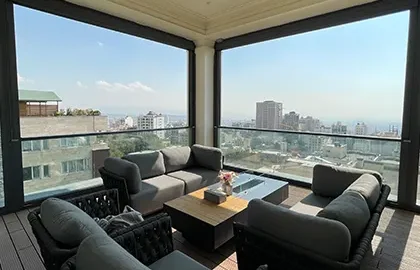

بعد از باز شدن پنجره گیوتینی ، تایلهای باز شده یک جان پناه شیشه ای کامل را برای شما در کف ایجاد خواهند کرد. با پیش مهندسیهای دقیق و ظریف این امکان وجود دارد که تجمع شیشه ها را در کف و بصورت دفنی طراحی کنیم. این آپشن برای مکانهایی که نیاز به تردد هست یک مزیت خاص محسوب میشود.
شما میتوانید به راحتی با لمس یک دکمه، بدنه و حصار اتاق شیشه ای خود را باز و فضای کاملاً محصور اتاق به فضای باز بیرون متصل نمایید. برای عایق تر شدن فضا، میتوانید با بکارگیری شیشه های 2 جداره و استفاده از ریلهای جانبی خاصی که مجهز به نوارهای خاص عایق هستند، فضای عایقتری داشته باشید. در جزئیات پنجره های سایه روشن حداکثر طراحیها برای عایقتر شدن فضای نشیمن شما انجام شده است.

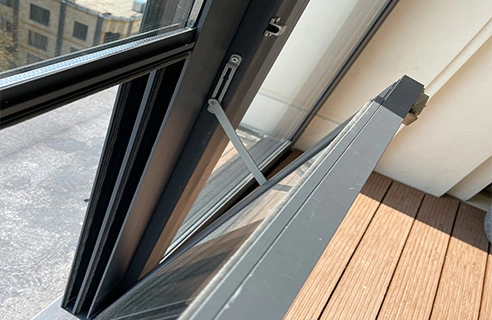

انواع تیپ های قابل ارائه پنجره گیوتین
برای اینکه بتوانید به راحتی مناسبترین سازه ی مورد نیاز و مطلوب معماری پروژه تان را انتخاب کنید، گروه طراحی و مهندسی سایه روشن تیپهای متنوعی را پیش طراحی کرده و در اختیار شما قرار میدهد. در هر پروژه با توجه به الزمات معماری آن پروژه از نوع خاصی از ساختار سقف استفاده میشود.
اجزاء اصلی پنجره گیوتینی
اساساً اجزاء سیستم پنجره گیوتینی را میتوان به سه قسمت اصلی تقسیم نمود:

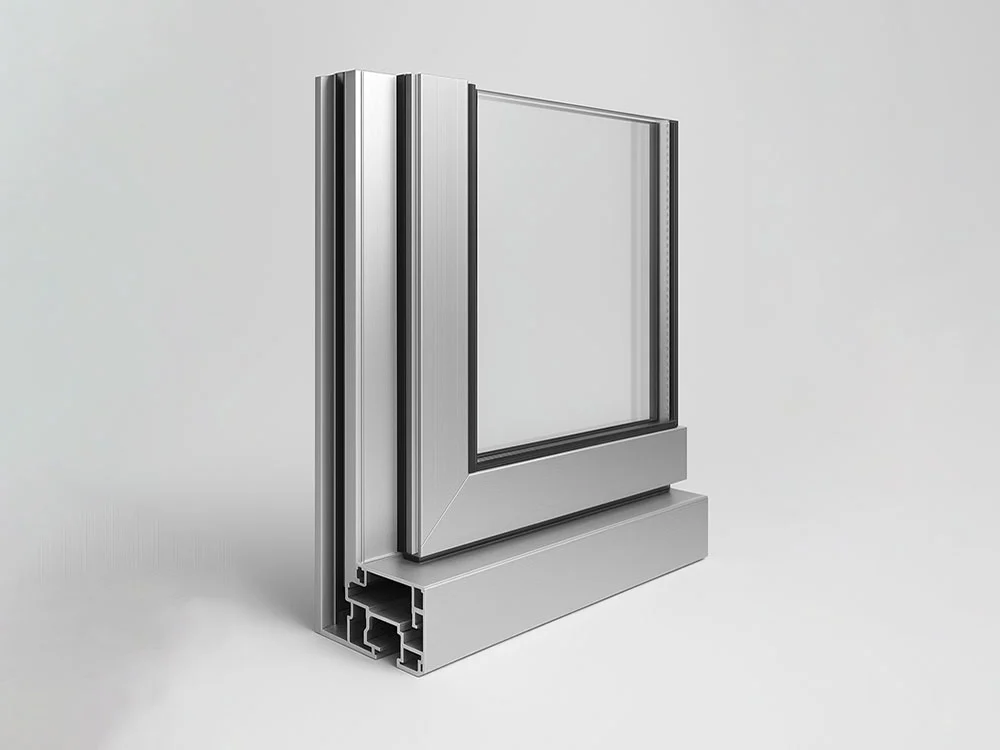

سازه آلومینیومی
سایه روشن در ساخت پنجره گیوتینی، از آلومینیوم فابریک 6063 استفاده میکند؛ این آلیاژ به دلیل استحکام بالا، مقاومت عالی در برابر خوردگی، وزن سبک، قابلیت اکستروژن مناسب و ظرافت در اجرا، بهترین گزینه برای سازه های متحرک و شیش های به ویژه سیستمهای گیوتینی است و دوام و عملکرد روان این سیستم را تضمین میکند.

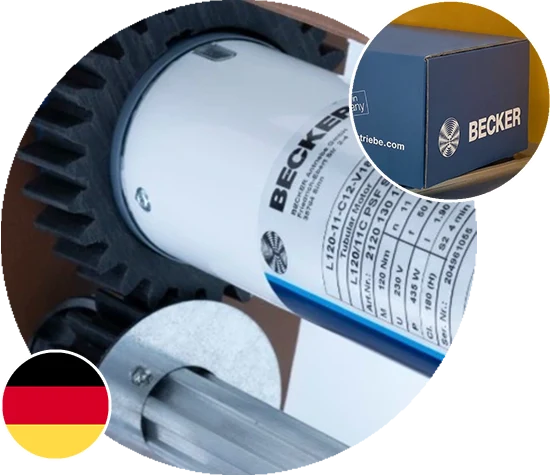

موتور توبولار
پنجره گیوتینی سایه روشن با موتورهای توبولار با کیفیت همچون بکر آلمان عرضه میشوند که این موتورها به لطف چیپ های هوشمند، در هر دفعه باز و بسته شدن، وضعیت درزبندی و هوابندی را بررسی و در صورت نیاز ، تنظیمات را بروزرسانی میکنند. همچنین امکان استفاده از موتورهای توبولار دیرگر برندها مانند سامفی و یا نمونه های سفارشی چینی نیز وجود دارد.
شیشه

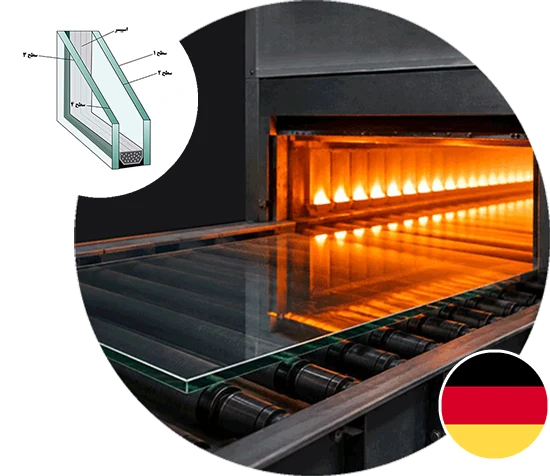

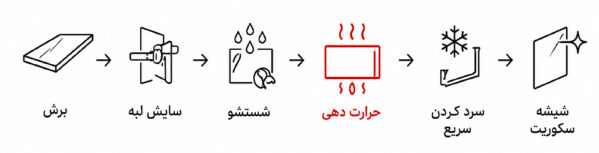

شیشه های بکار رفته در پنجره گیوتینی از انواع سکوریت تک و دوجداره 8 میلیمتری و شیشه لمینت 13.5 میلیمتری می باشد. این نوع از شیشه ها عایق حرارت و صدا خوبی میباشند.
رنگ پودری الکترواستاتیک
سایه روشن به منظور دوام بالا و حفظ کیفیت برای پوشش سازه های پنجره گیوتینی خود از رنگ پودری الکترواستاتیک استفاده میکند. رنگ کوره ای یا رنگ الکترواستاتیک، نوعی رنگ صنعتی است که در دو نوع رنگهای پودری و رنگهای مایع کوره ای در صنایع رنگ و پوشش تولید میشوند و کاربردهای گسترده ای در حوزه رنگ آمیزی انواع سطوح فلزی دارند. رنگهای پودری کوره ای، بهترین گزینه برای سازههای آلومینیومی میباشند.
در این روش ذرات جامد بسیار ریز رنگ پودری که دارای بار مغناطیسی میباشند توسط تفنگهای مخصوصی بر روی سطح مورد نظر پاشیده میشوند و به دلیل بار مغناطیسی موجودشان و پخت بصورت یکپارچه و یکدست بر روی سطح پروفیل مینشیند. سپس پروفیلها در کوره حرارتی در دمای 180 تا 220 درجه عمل آوری میشوند. با توجه به اینکه شرکت سایه روشن مجهز به خط رنگ الکترواستاتیک میباشد امکان سفارشی سازی رنگ سازه برای مشتریان ما وجود دارد.
| عدم خش پذیری، دندانه شدن و بریده شدن |
| چسبندگی مناسب به سطح |
| مقاومت در برابر ضربه با توجه به استاندارد های تعریف شده در این حوزه |
| ثبات رنگ در برابر شرایط جوی ( گرما ، سرما ، رطوبت ، شرایط نمکی ) |
| یکدستی و یکنواختی |
| ضخامت بالا نسبت به سایر رنگها |
دو مولفه ذیل تعین کننده عرض و ارتفاع پنجره های گیوتین هستند
- وزن شیشه های متحرک (مجموع وزن شیشه های پنجره گیوتین نبایستی از حداکثر مجاز توان موتور عبور کند)
- حداکثر ابعاد، اندازه جام شیشه های موجود در بازار میباشد.(طول شیشه ها، در حالت استاندارد حداکثر 3.21 متر/ در حالت غیر استاندارد حداکثر 3.66 متر/ در حالت سوپر جام حداکثر تا 5.8 متر در دسترس میباشد)
ابعاد و اندازه های بهینه پنجره های برقی
این موضوع تاثیر پذیر از ابعاد جام شیشه های خام میباشد. طول شیشه های استاندارد 3.2 متر، سوپر جام 3.6 متر و طول جانبو جامها 5.8 متر میباشد. از لحاظ مکانیزم آلومینیومی نیز با توجه به مقاومت بالای پروفیلهای تولیدی سایه روشن حداکثر عرض قابل ارائه 4.3 متر میباشد.
سیستم پنجره گیوتینی تسمه ای یا زنجیری
شاید در نگاه اول به دلیل اینکه زنجیر یک قطعه و سخت افزار مستحکم تری در صنعت شناخته شده است، اینگونه به نظر برسد که یک پنجره گیوتینی زنجیری بهتر از نوع تسمهای آن باشد.
- مقاومت یک زنجیر بسته به سایز آن مسلماً عدد کمی نخواهد بود اما بهتر است بدانید داخل تسمه (p2) که رویه آن از (pu) ساخته شده از ده رشته از الیاف فولادی به ضخامت یک میلیمتر استفاده شده است. طبق نتایج به دست آمده تحمل هر نوار دو سانتیمتر تسمه (p2) چیزی حدود 400 کیلوگرم میباشد.
- در مکانیزم زنجیری مهمترین ایراد چرخ دنده سیستمهای زنجیری عدم هم نواختی و یکسان نبودن انبساط و انقباض زنجیر و چرخ دنده میباشد.
- اگر در فواصل چرخ دنده و زنجیر یک خطای کوچک رخ دهد باعث بیرون افتادن زنجیر از مسیر خود میشود که متعاقباً زنجیر به دور شافت خواهد پیچید و شاهد تخریبهای بدی در سیستم خواهیم بود.
- در سیستم زنجیری، صداهای خشک تری نسبت به سیستمهای تسمه ای ایجاد میشود

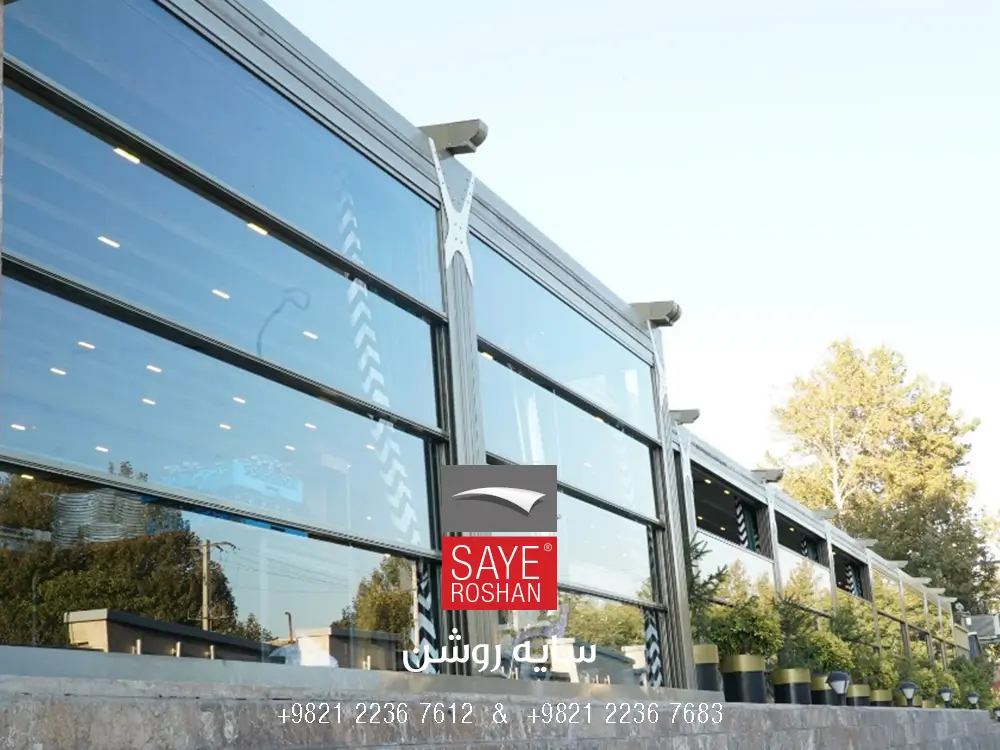

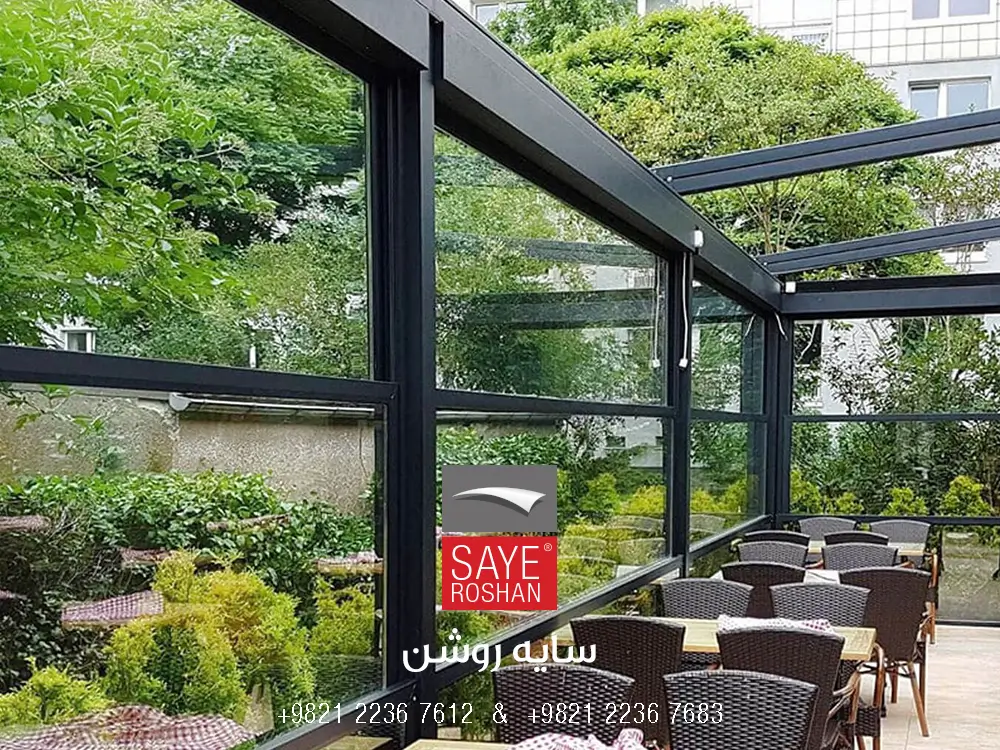

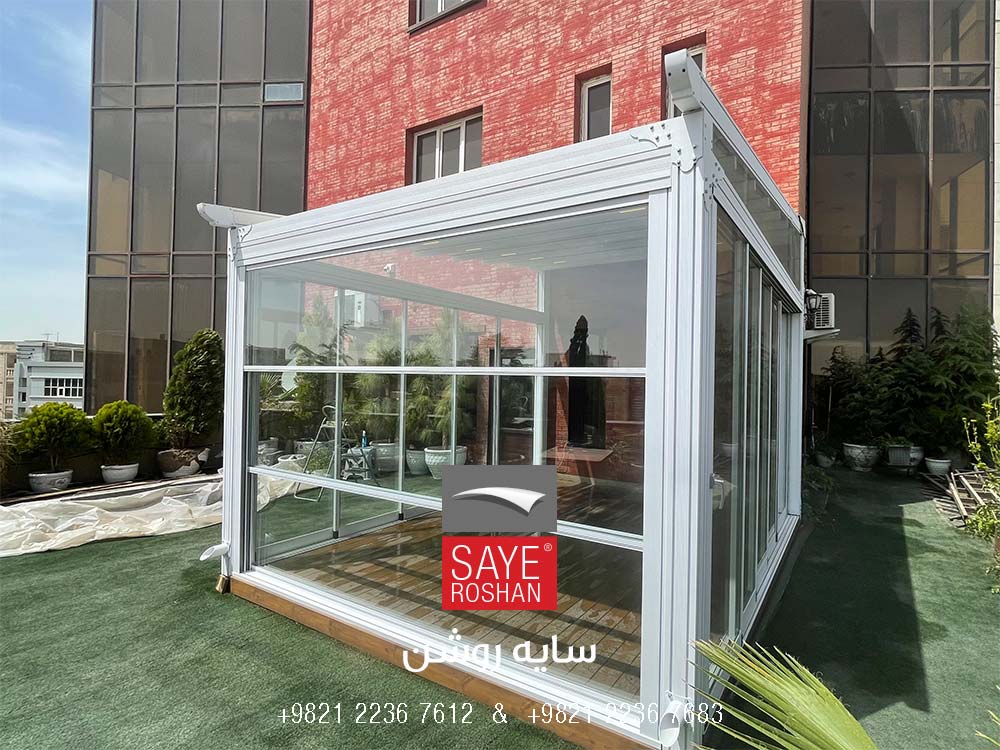

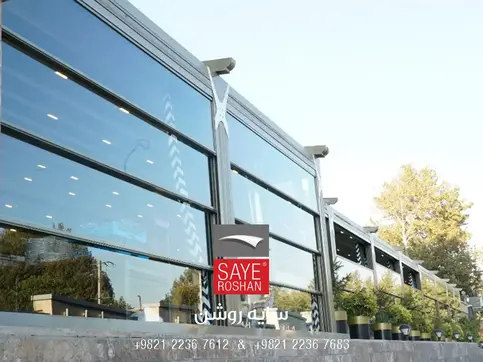

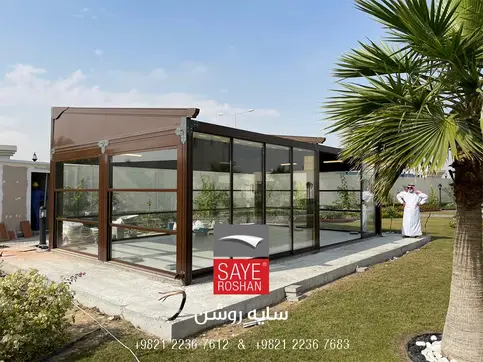

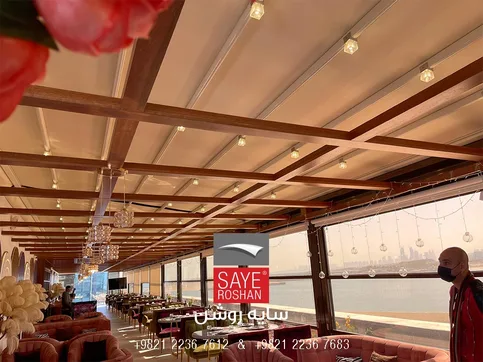

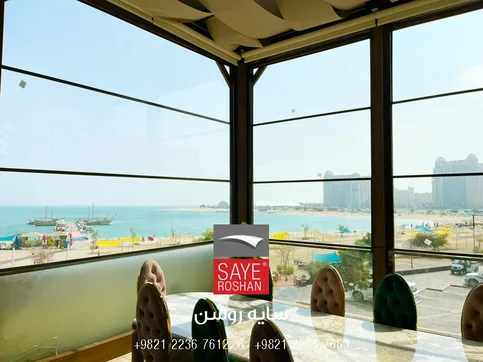

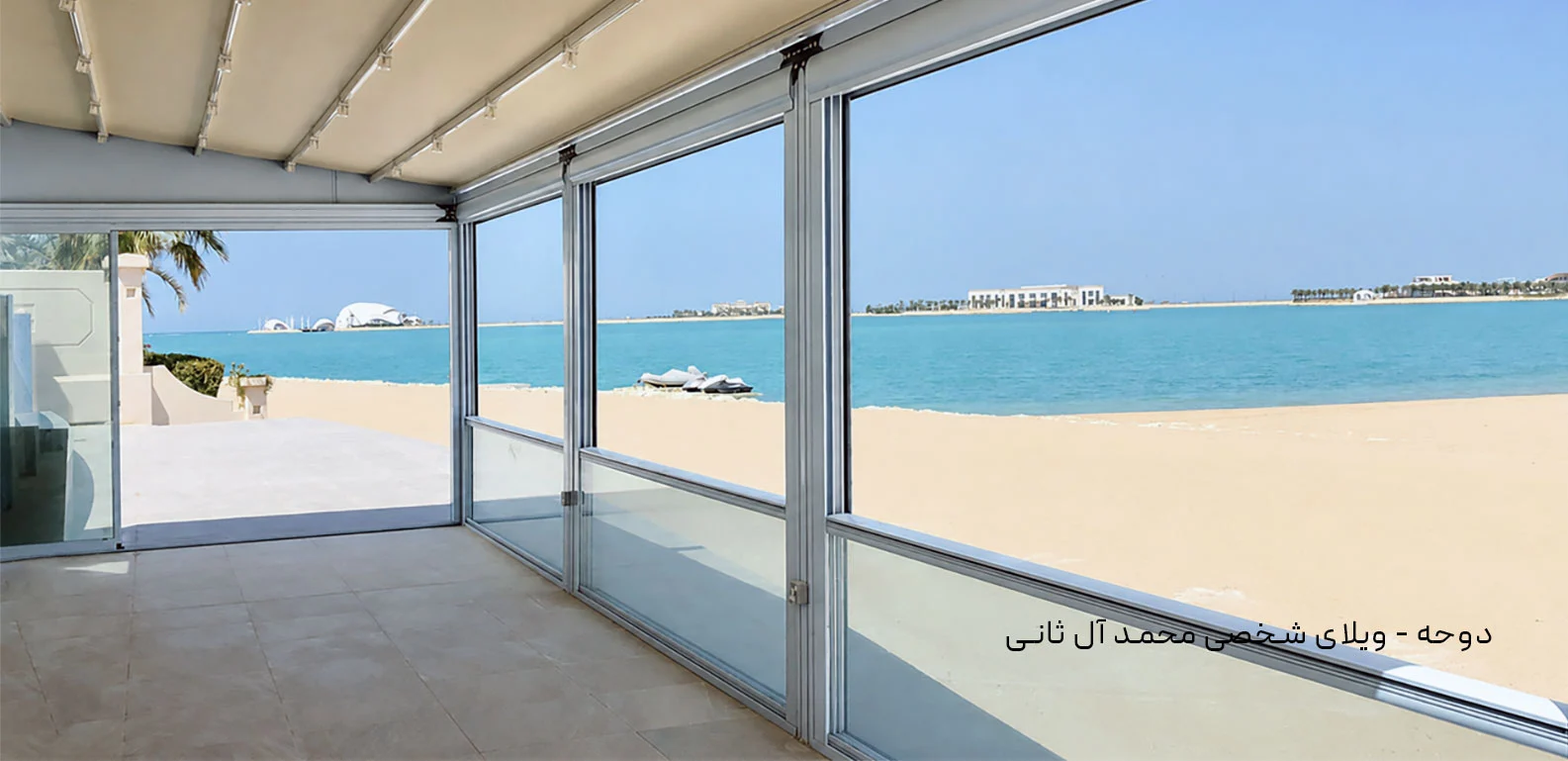

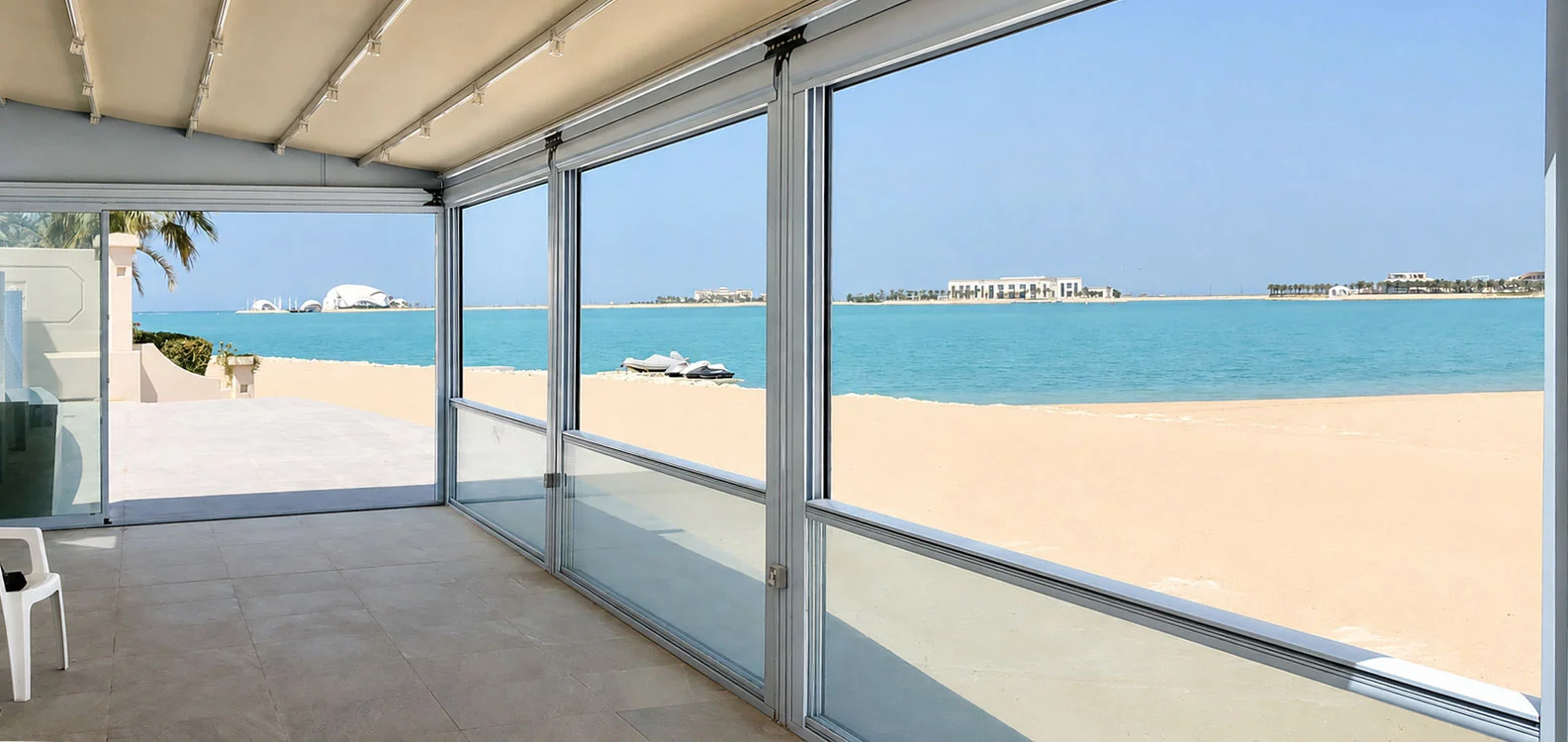

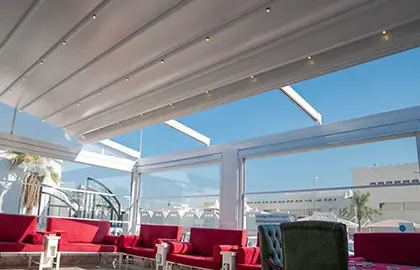

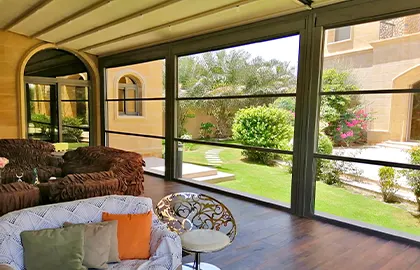

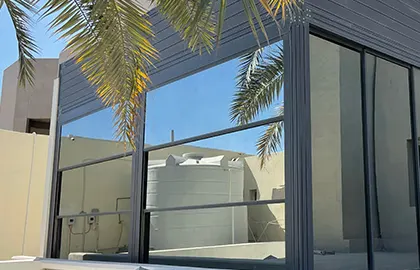

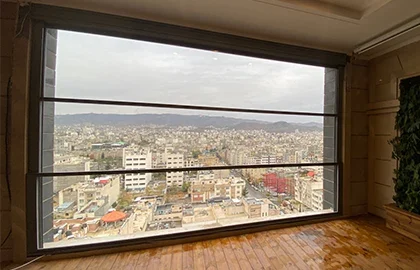

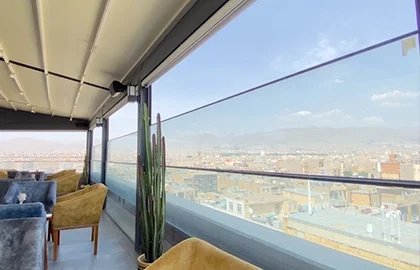

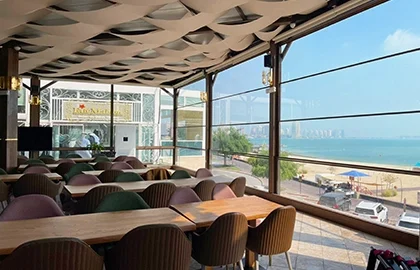

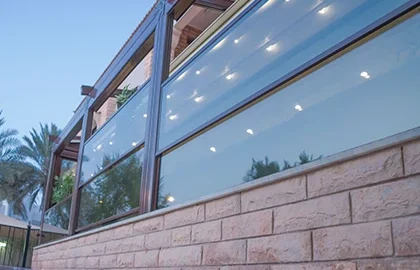

نمونه های اجرا شده پنجره گیوتینی
قیمت پنجره گیوتینی چقدر است؟
به طور کلی، قیمت یک سیستم پنجره گیوتینی بسته به مشخصات و ابعاد، از حدود۸۰ میلیون تومان تا۱۸۰ میلیون تومان متغیر است.

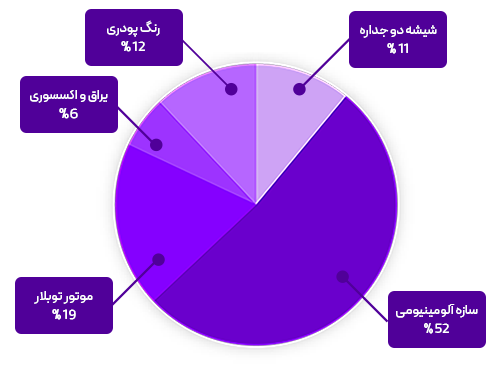

مهمترین مولفه در قیمت پنجره برقی، موتور، یراق آلات، اکسسوری و مصرف آلومینیوم زیاد آن حتی برای ابعادهای کوچک میباشد. معمولاً ارتفاع پنجره های گیوتین کوتاه نیست به همین علت مصرف آلومینیوم در این نوع پنجره ها (به دلیل ریلهای عمودی طرفین و وجود باکس آلومینیومی موتور) زیاد میباشد.

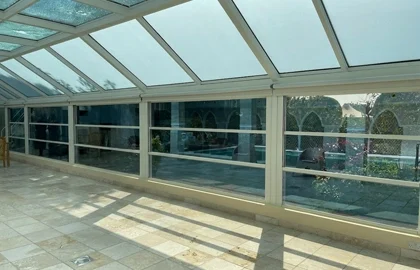

عوامل موثر تعیین کننده ابعاد پنجره پاناروما چیست؟
- کیفیت و مقدار مقاومت پروفیل قالبهای آلومینیومی شیشه ها
- مجموع وزن شیشه هایی که موتور باید آن ها را لود کند
- حداکثر ابعاد جام شیشه های موجود در بازار از عوامل اصلی تعیین کننده حداکثر ابعاد پنجره گیوتین
مزایا و معایب پنجره گیوتینی
مزایای پنجره های برقی نسبت به پنجره معمولی
- مناسب برای پنجره های بزرگ
- محصول مشابه یا جایگزینی ندارند
- حرکت عمودی شیشه ها
- ایجاد دید وسیع و امکان دسترسی و باز شدن تقریبا کامل دارند
- ایمنی بالا، به دلیل استفاده از شیشه های سکوریت
- آب بندی و هوابندی کامل
معایب شیشه گیوتینی برقی
- هزینه بالاتر خرید و نصب
- نیاز به منبع برق و کابلکشی مخصوص
- نیاز به تعمیرات تخصصی و خدمات فنی
- وزن بیشتر نسبت به پنجرههای معمولی
- پیچیدگی در نصب و نگهداری
- نیاز به کنترل و نگهداری مکرر
یکی از بزرگترین مزایای پنجره گیوتینی، باز و بسته شدن آسان و سریع آن است. مکانیزم عمودی حرکت شیشهها باعث میشود که در فضاهای محدود به راحتی بتوان پنجره را باز یا بسته کرد بدون اشغال جای زیاد. همچنین این نوع پنجره به دلیل طراحی خاص، تهویهی بهتری را فراهم میکند و باعث گردش هوای مناسب در محیط میشود. با مراقبتهای معمول و نگهداری درست، پنجره گیوتینی میتواند سالها بدون مشکل عملکرد خوبی داشته باشد و نیاز به تعمیرات مکرر نداشته باشد. این یعنی شما با یک بار سرمایهگذاری، میتوانید سالها از زیبایی و کارایی این پنجره بهرهمند شوید.
