سقفهای متحرک پارچه ای استخر ویلا احمد الجناحی

سقفهای متحرک پارچه ای استخر ویلا احمد الجناحی با ساختار فرعی مهسایه دابل

موقعیت: دوحه

سال ساخت: اسفند 99

ابعاد و مساحت: 1 عدد اتاقک شیشه‌ای با ساختار فرعی مهسایه دابل پلاس جمعا به مساحت 149مترمربع

2 عدد سیستم سقف متحرک پارچه‌ای با ابعاد 7.80 متر (طول ریل) و 6 متر(عرض دهانه)

1 عدد سیستم سقف متحرک پارچه‌ای با ابعاد 4.20 متر (طول ریل) و 6 متر(عرض دهانه)

1 عدد سیستم سقف متحرک پارچه‌ای با ابعاد 4.20 متر (طول ریل) و 3 متر(عرض دهانه)

1عدد سیستم سقف ثابت با ابعاد 4.20 متر (در راستای طول ریل سقفهای متحرک) و 3 متر(عرض دهانه)

کارفرما: جناب آقای احمد الجناحی

مشاور: شرکت سایه روشن

برند پوشانه سقف: غشاء PVC BLOCK OUT فراری فرانسه

نوع موتور: موتور سامفی

موقعیت پروژه:

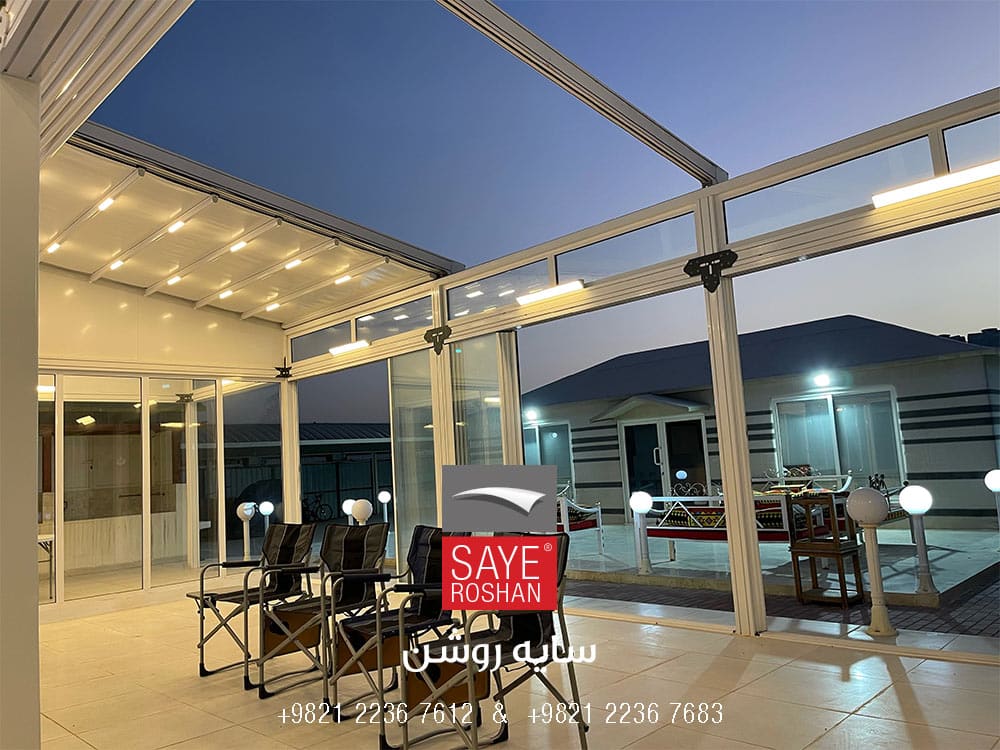

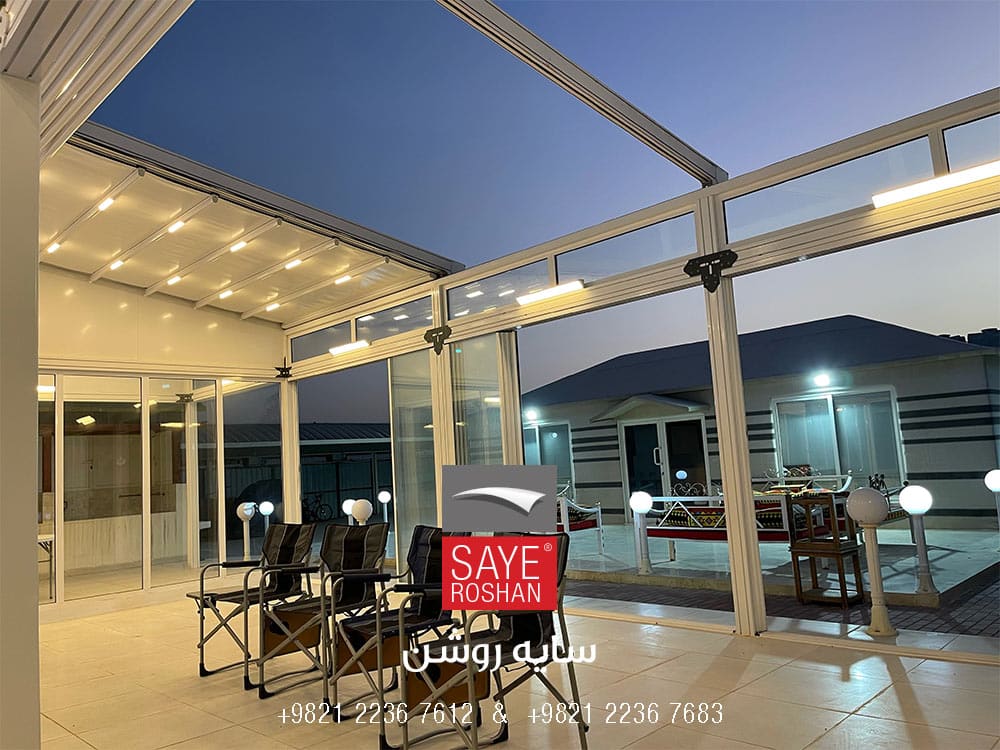

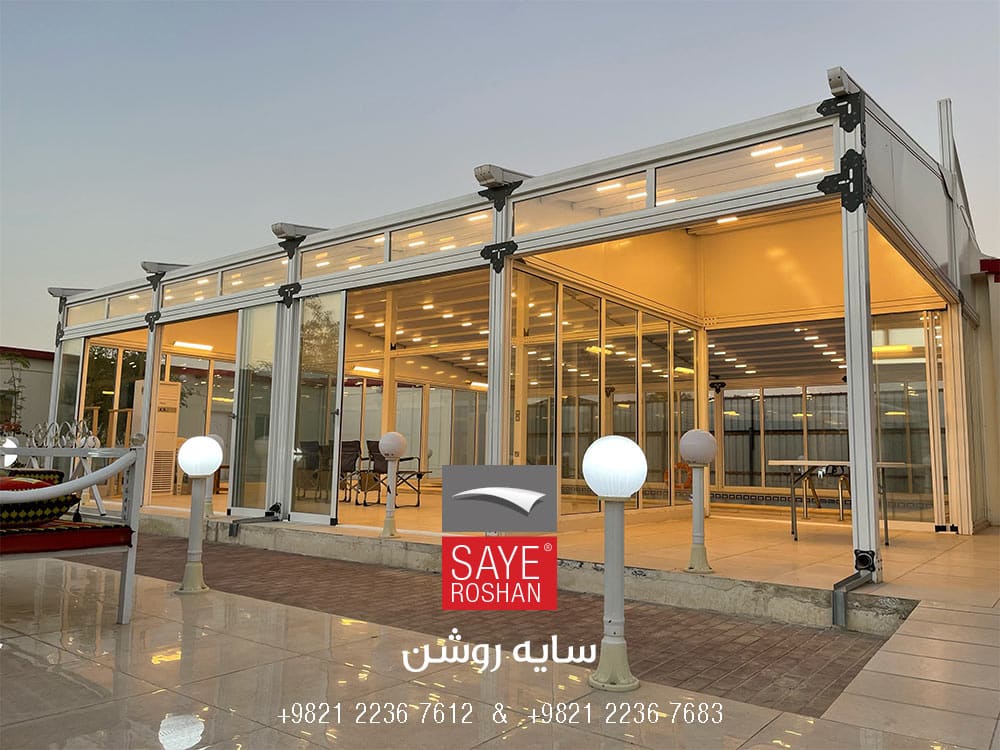

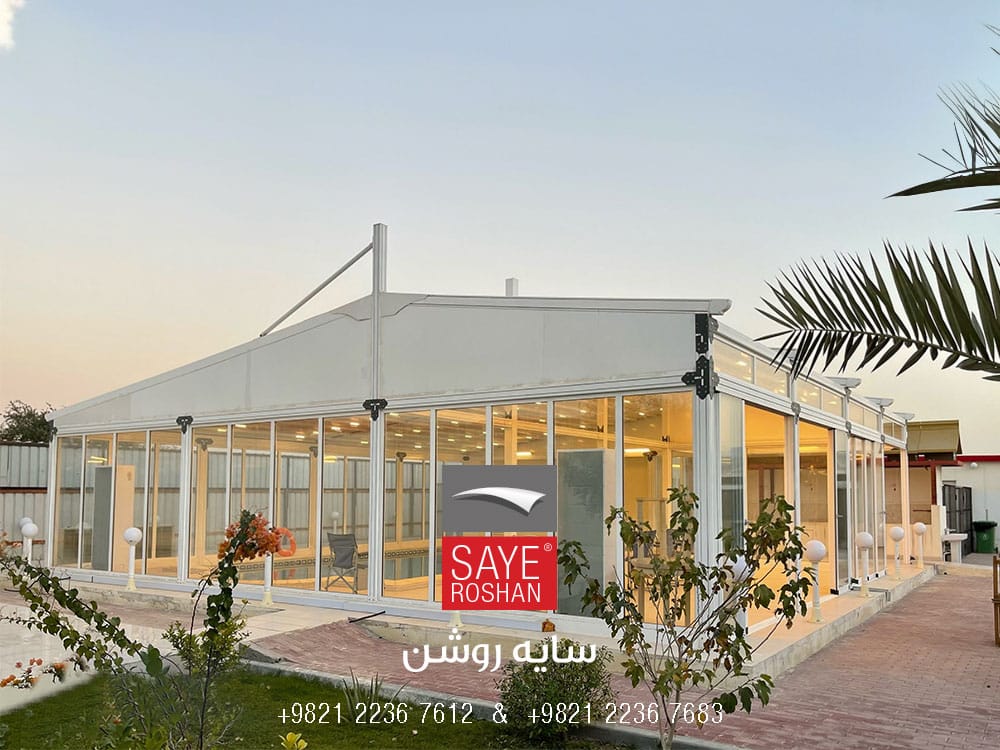

اتاقک موتورایز شامل سقف متحرک پارچه‌ای و شیشه اسلایدینگ در شهر دوحه -قطر

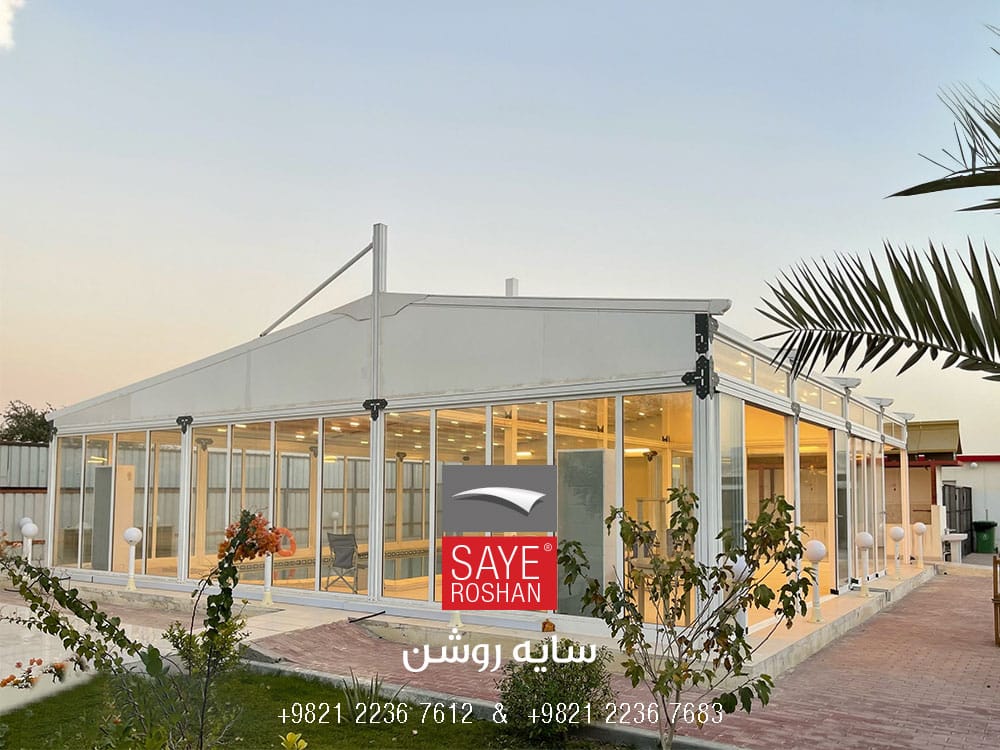

ساختار سازه‌ای اتاقک استخر ویلا احمد الجناحی

ساختار سازه‌ای مهسایه دابل پلاس یکی از بهترین گزینه‌ها برای ایجاد فضای استخر میباشد چرا که برای این فضاها در قرار دادن ستون محدودیت وجود دارد.

همچنین در این مدل مشکل طول ریل زیاد سقفهای متحرک با اضافه کردن دستکها حل میشود. علاوه بر شرایط آب و هوایی خاص شهر دوحه؛ و با توجه به اینکه این سقف بر روی استخر ایجاد میشود حایز اهمیت است؛ فضایی ایجاد شود که از نظر دمایی قابل کنترل و هوابند باشد.

طراحی تقسیم بندی سقف بگونه‌ای انجام شده که از 4 سیستم سقف متحرک برقی و یک عدد سقف ثابت بهره گرفته شده است.

در مدل پاویلیون و بطور اختصاصی مدل مهسایه دابل پلاس، پس از نصب بیس پلیت و ستونکهای فولادی یک متری روی آن؛ ستونهای آلومینیم در محل خود قرار میگیرند و فریم کلی پرگولا کامل میشود.

سپس سقف جمع شونده روی سیستم قرار میگیرد نکته قابل توجه در این پروژه وجود دستکهایی هستند که به انتقال وزن ریلهای اصلی و فرعی به ستونها کمک میکنند.

این لوله‌ها (دستک) با سطح مقطع دایره به قطر 6 سانیمتر تولید میشوند. در نهایت شیشه‌ها نصب شده و برای اتمام کار؛سیستم برق‌رسانی به سقف متحرک پارچه ای و نورپردازی آن چک میشود.

متریال بکاررفته در اتاقک:

نوع پوشانه سقف متحرک و ثابت:

غشاء pvc بکارگیری شده برای سقفهای متحرک پارچه ای استخر محصول شرکت فراری، که وزن هر متر مربع آن 700 گرم بر مترمربع و به رنگ سفید میباشد. طول عمر مفید این پارچه 20 سال و دارای 5 سال گارانتی میباشد.

سازه فلزی اتاقک:

آلیاژ آلومینیومهای بکار رفته در ساخت پروفیلها، از نوع 6063 میباشد که از مرغوبترین آلیاژها در صنعت میباشد

. وزن هر مترطول پروفیل ریل سنگین  7/6 کیلوگرم و وزن هر مترطول پروفیل ریل سبک 7/4 کیلوگرم میباشد که در این پروژه از ریل سنگین برای ریلهای بزرگ و از ریل سبک برای ریلهای کوچک استفاده شده است. وزن پروفیلهای میانی نگهدارنده پارچه هر متر طول 1/7 کیلوگرم میباشد. پروفیل آبراه هم ازجنس آلومینیوم میباشد.

پوشش پروفیلهای سازه

پوشش پروفیلهای آلومینیومی ریل و آبراه به رنگ سفید با کد رنگی 9016 و پروفیلهای زیر سطح پارچه ؛مطابق با رنگ پارچه سقف به رنگ سفید با کدرنگی 9016 ؛از نوع پودری الکترواستاتیک میباشد.

استفاده از کانکشن پلیت به رنگ خاکستری تیره و ایجاد تضاد رنگی ؛زیبایی این پروژه را دو چندان کرده است.

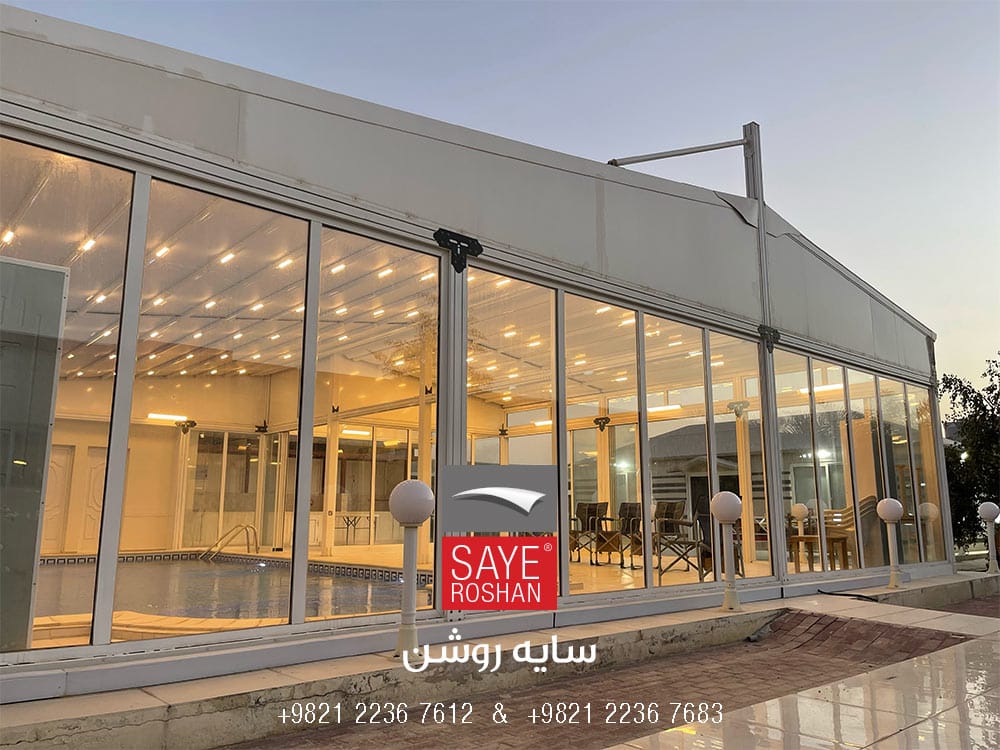

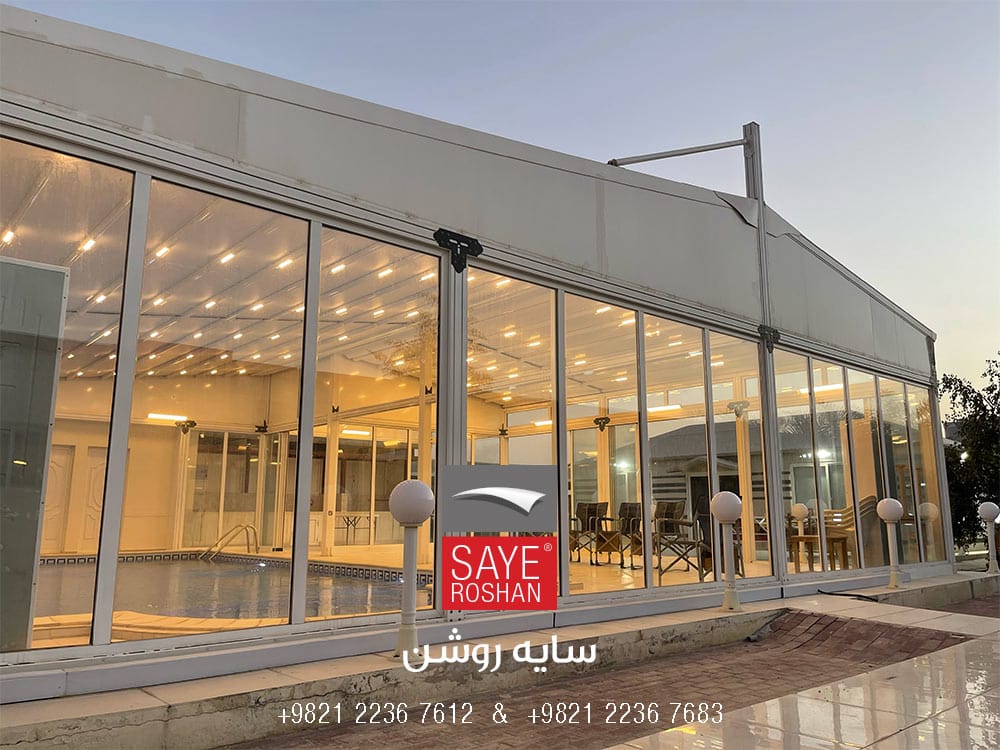

جداره‌های شیشه‌ای

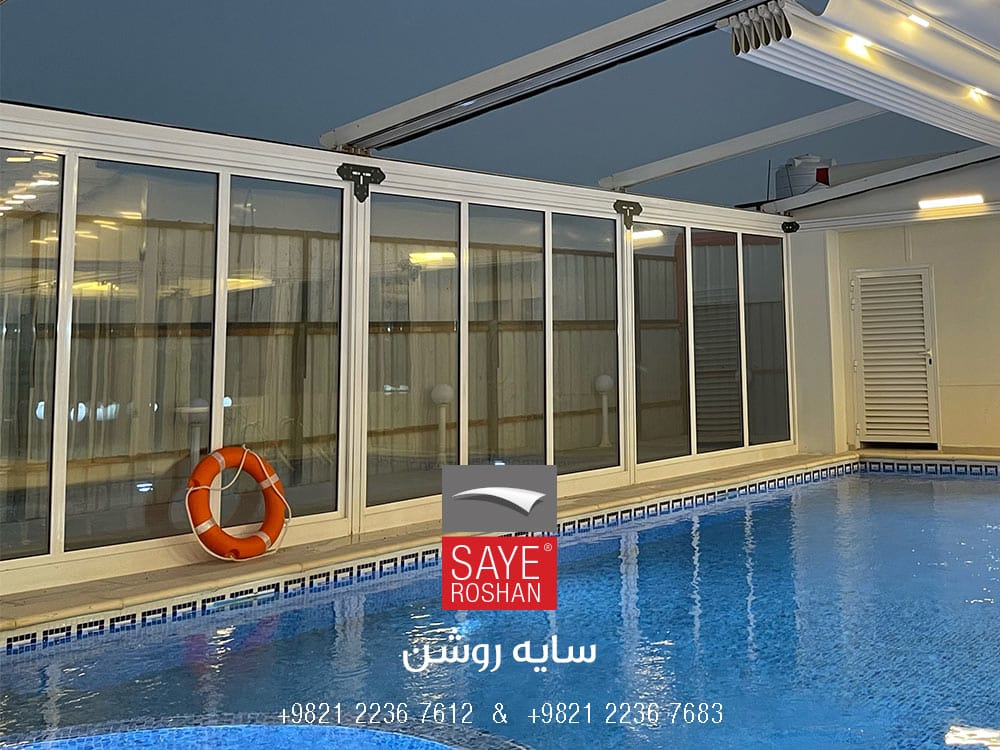

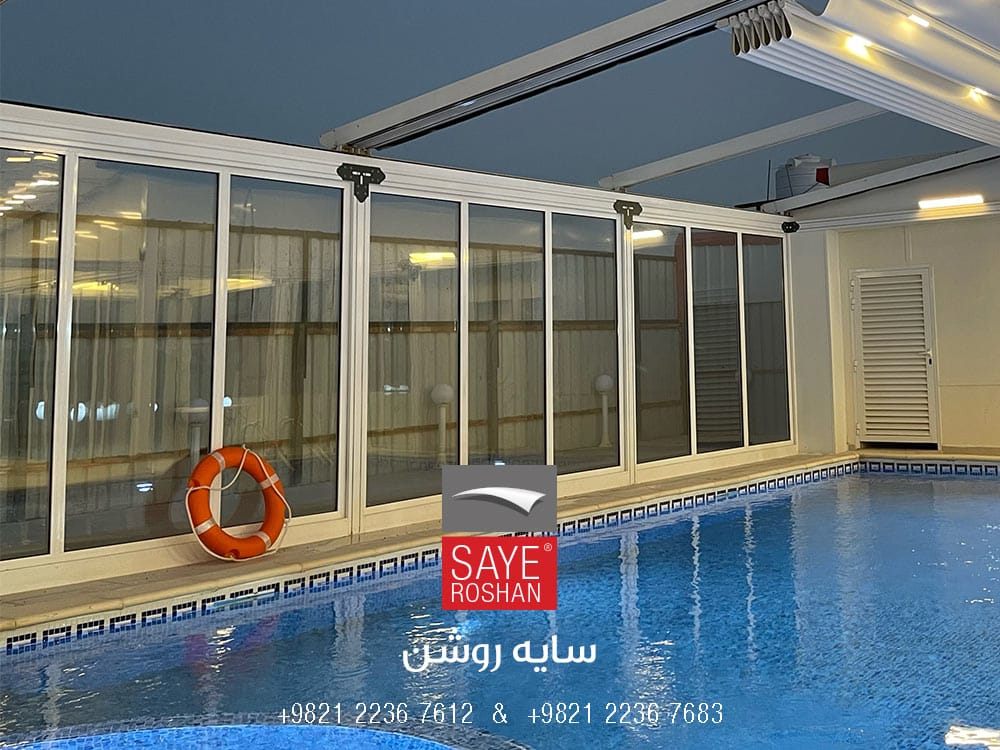

در این پروژه برای جداره‌ها 4 عدد شیشه اسلایدینگ و مابقی شیشه فیکس؛ استفاده شده که در اینصورت ؛کاملا هوابند میشود.

شیشه اسلایدینگ با ضخامت شیشه 4میل ساده با اسپیسر 14 میل بصورت دوجداره اجرا شده است.

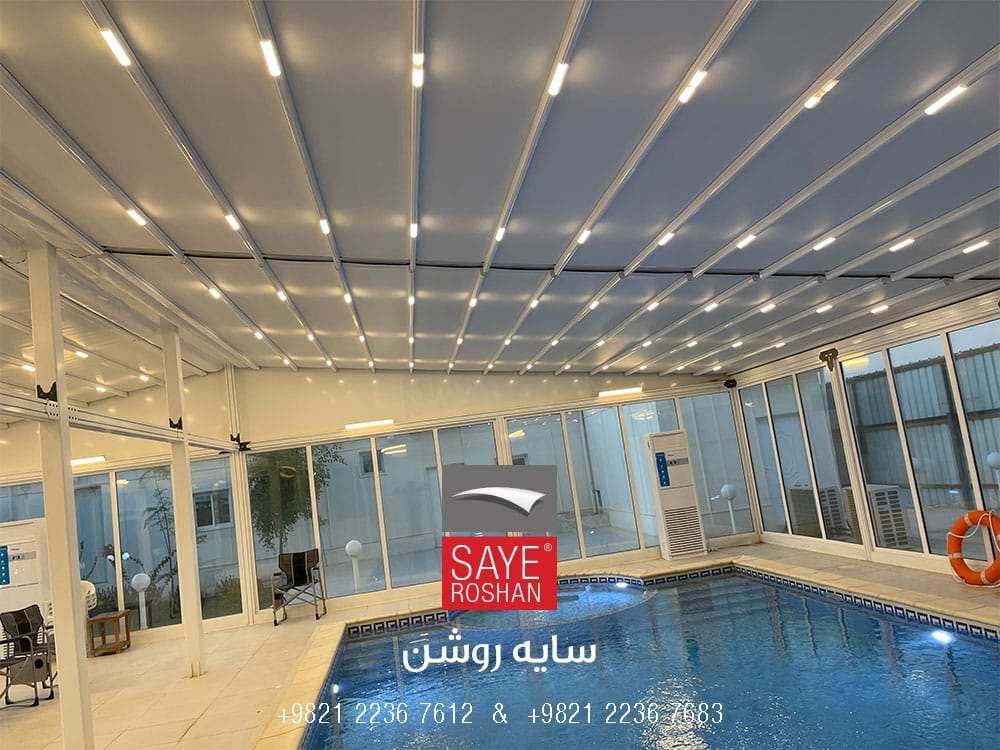

سیستم نورپردازی

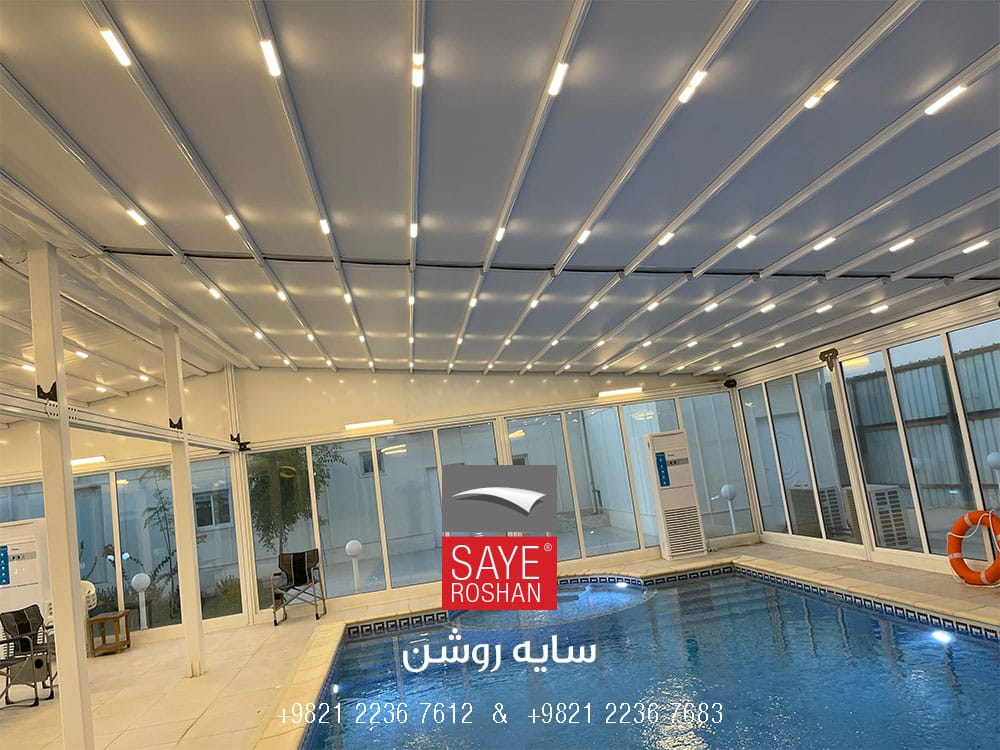

نوع حباب نوری مورد استفاده در نورپردازی سقفهای متحرک  از نوع نور خطی میباشد. تعداد حباب نوری استفاده شده در سقف متحرک با توجه به 70 درصد مساحت کل سقف مشخص میشود.

دراین پروژه از سیستم side lighting  به تعداد 8 عدد استفاده شده که روشنایی مدنظر کارفرما تامین شود.

پیشنهاد میشود برای آشنایی بیشتر با انواع سقف متحرک به صفحه سقف متحرک مراجعه فرمائید

سیستم هدایت آب باران

شیب سقفهای متحرک پارچه ای برای هدایت صحیح آب باران 15 درصد لحاظ میشود جمع آوری نزولات جوی که روی سقف ریخته میشود پس از انتقال به آبراه توسط لوله‌هایی که در دراخل ستونها قرار میگیرد به قسمت انتهایی ستون (نزدیک به کف) هدایت شده و توسط خروجی آب مخصوص؛ از آن خارج میشود.
