هدف از اجرای سقف متحرک برج دیپلمات ﺳﺎﯾﻪ اﻧﺪازي ﺑﺨﺸﯽ از روف ﮔﺎردن ﻃﺒﻘﻪي چهاردﻫﻢ ﺟﻬﺖ ﺑﺮﮔﺰاري نشستهای خصوصی ﺳﺎﮐﻨﯿﻦ این برج مدرن بود.
معرفی حالت و مشخصات سقف برقی :

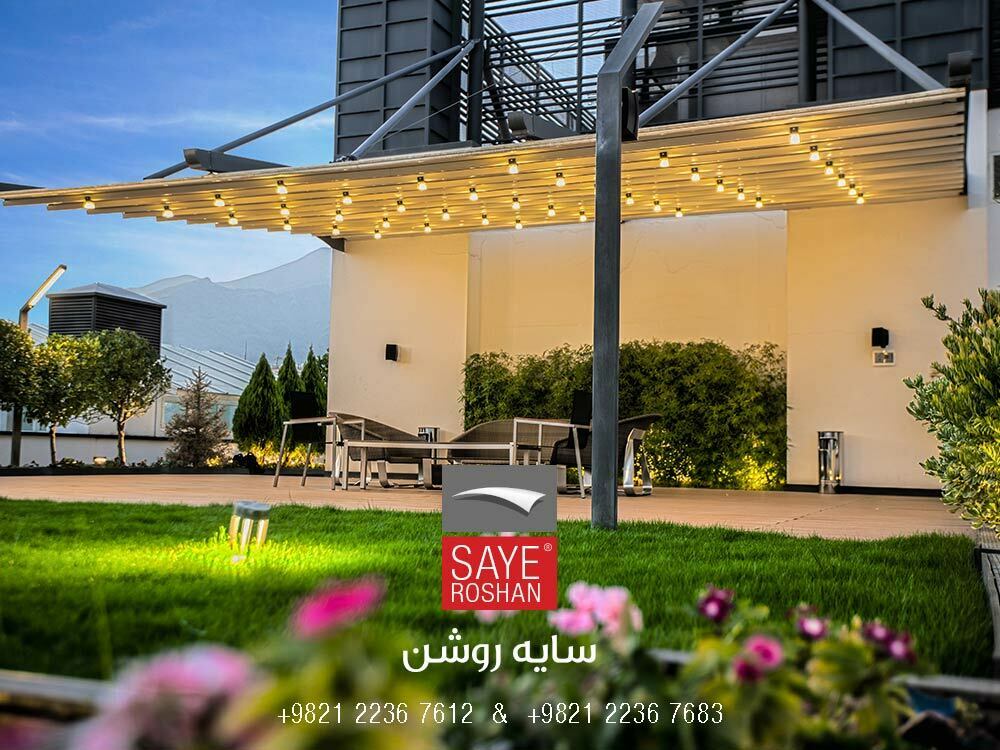

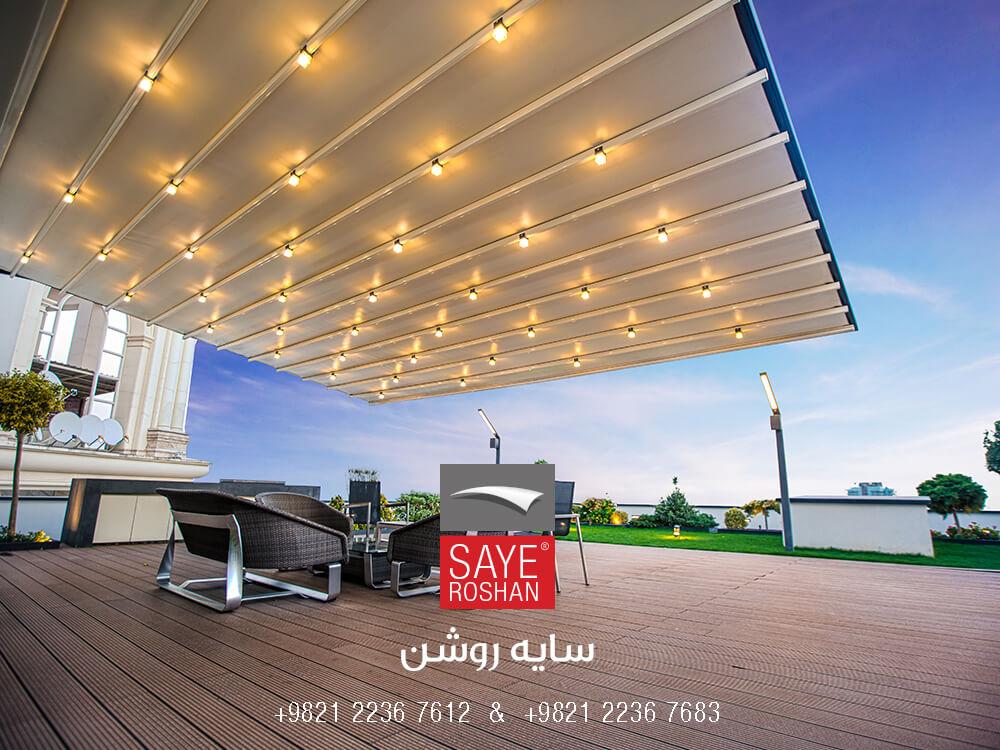

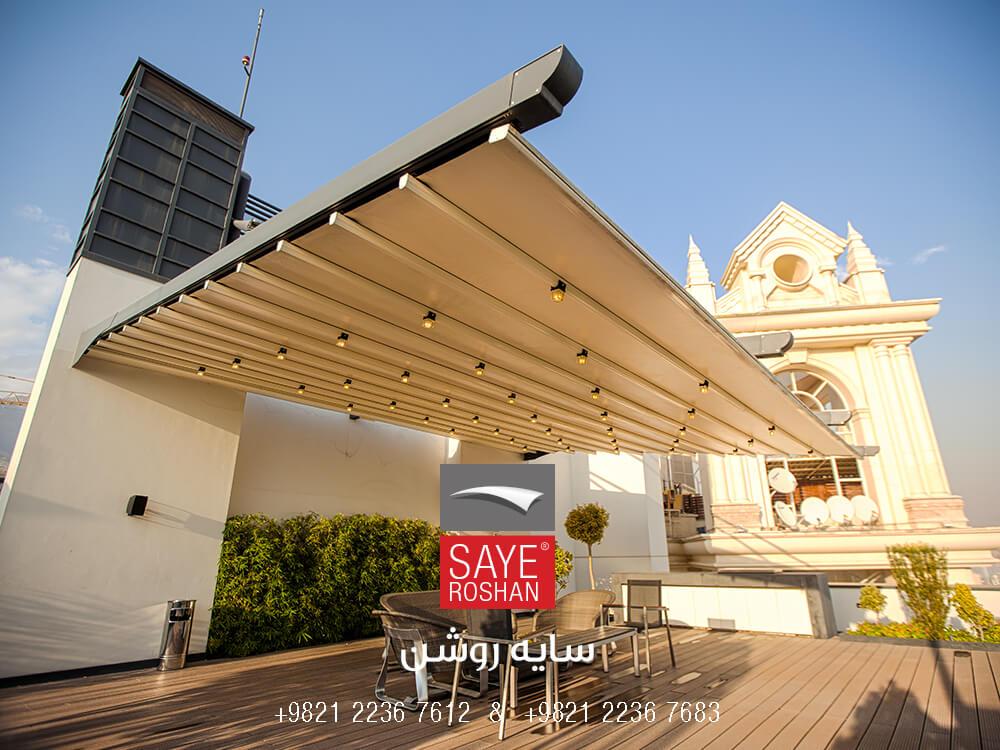

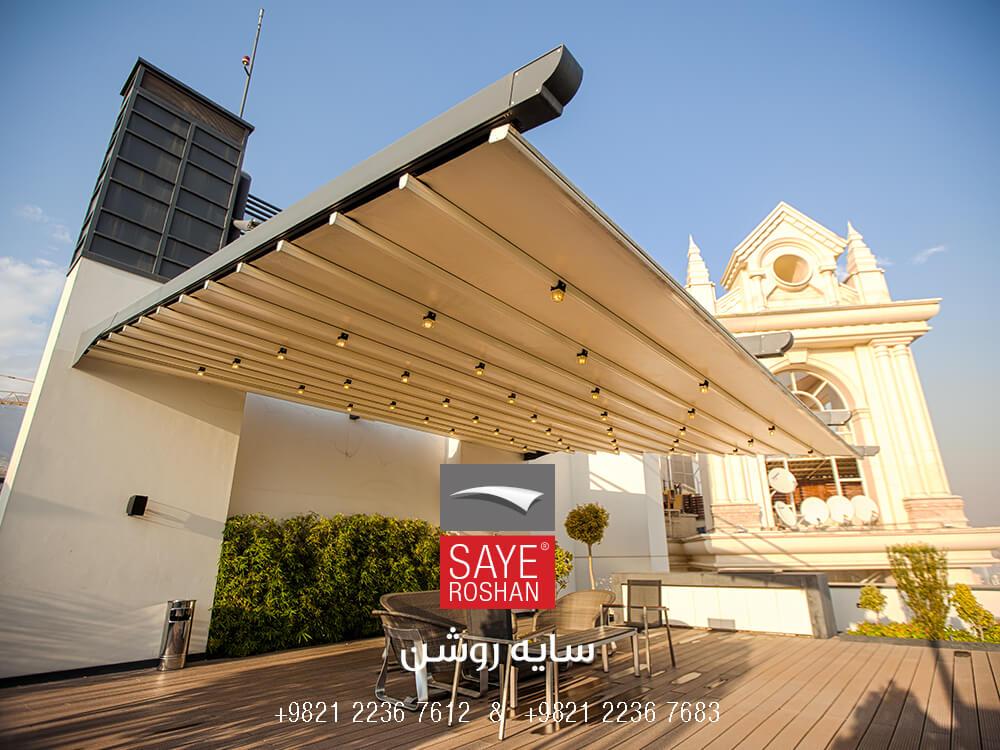

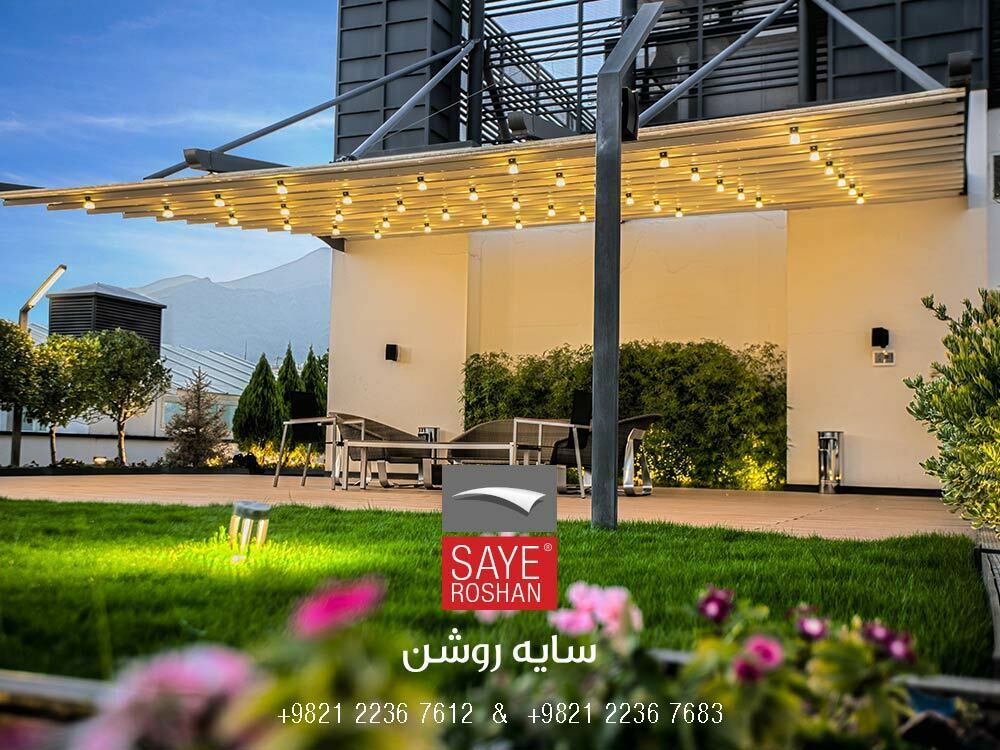

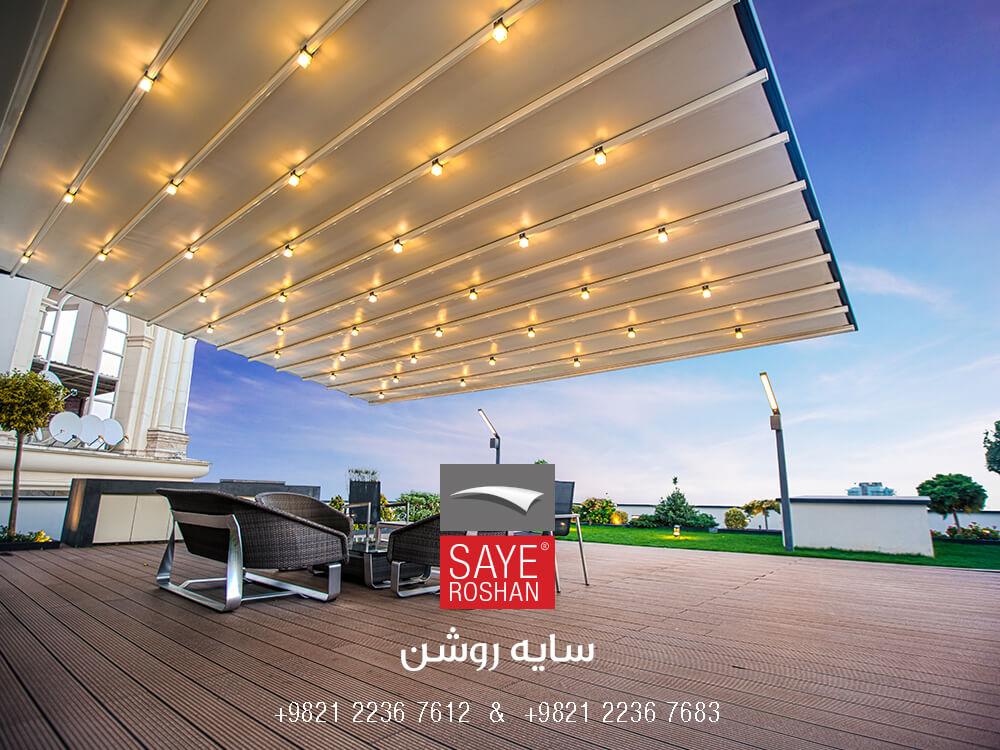

اﯾﻦ ﺳﺎﯾﺒﺎن ﺑﺮﻗﯽ در روفﮔﺎردن ﻃﺒﻘﻪي چهاردﻫﻢ ﻧﺼﺐ ﮔﺮدﯾﺪه اﺳﺖ.
نکات کلیدی نصب سقف متحرک در کدهای ارتفاعی بالا را مطالعه کنید
ساختار سازه ای مورد استفاده در این پروژه از نوع مهسایه می‌باشد که ﺑﺼﻮرت ﻃﺮه از ﻃﺮﯾﻖ 3 ﺳﺘﻮن با ﻣﻘﻄﻊ داﯾﺮه ﻣﻬﺎر ﺷﺪه اﺳﺖ. در این حالت هیچ ستون و یا عارضه ای در قسمت جلوی سقف متحرک وجود ندارد.
غشاء PVC تاشونده بکار رفته در سقف متحرک برج دیپلمات ﻣﺤﺼﻮل ﺷﺮﮐﺖ ﻣﻬﻠﺮ آﻟﻤﺎن و ﺑﻪ رﻧﮓ ﮐﺮم ﺑﮋ می‌باشد که با استفاده از ﻣﻮﺗﻮر ﺳﺎﻣﻔﯽ ﺳﺎﺧﺖ ﮐﺸﻮر ﻓﺮاﻧﺴﻪ و به وسیله یک ریموت دستی سقف باز و بسته می‌شود.
ابعاد سقف ﻣﺘﺤﺮك ﺑﺮج دﯾﭙﻠﻤﺎت 6 متر در 8 متر می باشد. طول بازوی کنسولی که همان راستای ریل‌های سقف متحرک است 6 متر و عرض دهانه کلی سیستم 8 متر می‌باشد. مساحت تحت پوشش توسط سقف متحرک 48 مترمربع می‌باشد. برای اﯾﻦ ﺳﻘﻒ برقی از ﭘﻮﺷﺶ ﭘﺎرﭼﻪاي ﺑﻪ ﻋﺮض 8 ﻣﺘﺮ ﮐﻪ ﺑﺼﻮرت ﯾﮑﭙﺎرﭼﻪ در ﮐﺎرﺧﺎﻧﻪ ﺳﺎﺧﺘﻪ ﺷﺪه اﺳﺘﻔﺎده ﺷﺪه اﺳﺖ
با توجه به طراحی طره این سازه و ارتفاع زیاد محل نصب سقف متحرک عرض دهانه به سه قسمت تقسیم شد. تا مقادیر بار اعمالی به هر ریل در بازه اطمینان طراحی مقطع ریل ها قرار گیرد. از این رو بارهای اعمالی به پارچه از طریق 4 ریل نصب شده در دهانه 8 متر کنترل می‌شود. کلیه ریل‌ها ﺑﺎ ﮔﺴﺘﺮده ﺷﺪن ﺳﻘﻒ اﺗﻮﻣﺎﺗﯿﮏ از دﯾﺪ ﻧﺎﻇﺮ ﭘﻨﻬﺎن می‌گردند
ﻃﺮاﺣﯽ اﯾﻦ ﺳﻘﻒ ﻣﺘﺤﺮك ﺑﺎ ﺗﺒﺎدل ﻧﻈﺮ ﺑﺎ ﮐﺎرﻓﺮﻣﺎي ﻣﺤﺘﺮم در ﻣﺪت 5 روز اﻧﺠﺎم ﭘﺬﯾﺮﻓﺖ. ﺑﻌﺪ از ﻣﺮﺣﻠﻪ و ﭘﺮوﺳﻪي ﺻﻒ ﺗﻮﻟﯿﺪ و ﻧﻮﺑﺖ ﭘﺮوژه ﻫﺎ ﺳﺎﺧﺖ اﯾﻦ ﺳﻘﻒ ﻣﺘﺤﺮك ﻃﯽ 4 روز در ﮐﺎرﺧﺎﻧﻪ اﻧﺠﺎم ﺷﺪ و ﻧﻬﺎﯾﺘﺎً ﻃﯽ 4 روز ﻧﺼﺐ سقف متحرک انجام و آﻣﺎده ي ﺑﻬﺮه ﺑﺮداري ﮔﺮدﯾد.
ساختار سازه ای مهسایه دابل که در اجرای اسن پروژه استفاده گردیده است چه ویژگی هایی دارد؟
در این حالت هیچ ستون و یا عارضه ای در قسمت جلوی سقف متحرک وجود ندارد و وزن سازه بر ستونهای انتهای کار استوار شده است این مزیت باعث شده تا سقف متحرک یک گزینه مناسب برای سقف پارکینگ،سقف استخر، روف گاردن و مکانهایی که امکان نصب ستون در مقابل سقف متحرک وجود ندارد باشد.
